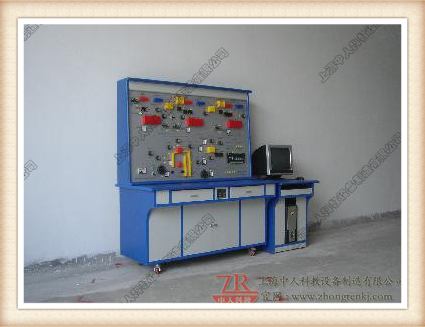

ZRLY-NT楼宇暖通监控系统实验实训装置
一、实训内容
1.楼宇锅炉程序控制实训
2.楼宇锅炉水位自动调节控制实训
3.楼宇锅炉蒸汽压力自动调节控制实训
4.锅炉汽包水位与锅炉给水阀的联动控制
5.楼宇三冲量调节系统自动控制实训
6.锅炉除氧器压力与锅炉除氧器进汽阀的联动控制
7.锅炉除氧器水位与锅炉除氧器进水阀的联动控制
8.空调膨胀水箱与空调补水泵的联动控制
9.空调供水热交换器二次侧(低温)热水出口温度自动联锁控制
10.供暖供水热交换器二次侧(低温)热水供回水温度控制
11.生活供水热交换器二次侧(低温)热水出口温度控制
12.生活循环泵与生活调节阀的联动控制
13.供暖热水回路中的循环水泵的控制
14.线路故障的判断与处理
15.设备故障的判断与处理
16.设计并安装一个简易应用系统
17.组态软件设计实训项目
18.供暖热水回路中的循环水泵的控制
19.线路故障的判断与处理
20.设备故障的判断与处理
21.设计并安装一个简易应用系统
22.组态软件设计实训项目
楼宇空调供水及锅炉监控系统：
实训一：按线路图将各部分连线操作实训；
实训二：锅炉蒸汽压力与锅炉给水泵的联动控制操作实训；
实训三：锅炉汽包水位与锅炉给水阀的联动控制操作实训；
实训四：空调用户资用压差与热交换器二次侧循环泵的联动控制操作实训；
实训五：空调供水热交换器二次侧热水出口温度自动联锁控制操作实训；
实训六：空调热交换器二次侧循环水泵与一次侧调节阀自动联锁控制操作实训；
实训七：空调膨胀水箱与空调补水泵的联动控制操作实训；
实训八：观察水泵的累计运行时间操作实训；
实训九：线路故障的判断与处理实训；
实训十：操作错误的判断与纠正实训。
楼宇锅炉自动监控系统：
实训十一：按线路图将各部分连线操作实训；
实训十二：蒸汽流量的变化对给水阀的自动调节操作实训；
实训十三：给水流量的变化对给水阀的自动调节操作实训；
实训十四：链条炉排速度自动调节操作实训；
实训十五：送风、引风机风量自动调节操作实训；
实训十六：炉膛负压的自动调节操作实训；
实训十七：线路故障的判断与处理实训；
实训十八：操作错误的判断与纠正实训。
楼宇热交换器自动监控系统：
实训十九：按线路图将各部分连线操作实训；
实训二十：空调供水热交换器二次侧热水出口温度自动联锁控制操作实训；
实训二十一：供暖供水热交换器二次侧(低温)热水供、回水温度控制操作实训；
实训二十二：生活供水热交换器二次侧(低温)热水出口温度控制操作实训；
实训二十三：生活循环泵与生活调节阀的联动控制操作实训；
实训二十四：线路故障的判断与处理实训；
实训二十五：操作错误的判断与纠正实训。
楼宇供暖供水及锅炉监控系统：
实训二十六：按线路图将各部分连线操作实训；
实训二十七：供暖热水回路中的循环水泵的控制操作实训；
实训二十八：供暖膨胀水箱与供暖补水泵的联动控制操作实训；
实训二十九：锅炉除氧器压力与锅炉除氧器进汽阀的联动控制操作实训；
实训三十：锅炉除氧器水位与锅炉除氧器进水阀的联动控制操作实训；
实训三十一：一次侧总回路的热量计量操作实训；
实训三十二：观察水泵的累计运行时间操作实训；
实训三十三：线路故障的判断与处理实训；
实训三十四：操作错误的判断与纠正实训。
二、设备构成
楼宇暖通监控系统实验实训装置,智能建筑暖通监控教学设备控制部分全部采用实物，控制对象采用仿真模型，整个实训装置主要由DDC控制器、温度传感器、仿真水箱、多种水位传感器、多种电动水阀、仿真锅炉、仿真水泵等组成。
三、技术参数
1.工作电压：单相三线220V±5% 50Hz
2.整机容量：＜300W
3.外型尺寸：150×70×180cm3
4.安全�；ぃ壕哂新┑缱远；ぷ爸�
5.故障设置：具有故障设置系统
四、配置
| 暖通模拟系统 | 1套 |
| DDC控制器 | 1台 |
| 客户端电脑 | 1台 |
| 客户端软件 | 1套 |
| 暖通系统控制软件 | 1套 |
| 模拟热交换器 | 3台 |
| 模拟膨胀水箱 | 2只 |
| 模拟锅炉 | 1台 |
| 故障设置�？� | 1套 |
| 密度板双贴面进口防火板实训桌 | 1只 |
| 密度板双贴面进口防火板实训屏架 | 1只 |
| 145×85cm优质铝塑板丝网印刷面板 | 1块 |
| 密度板双贴面进口防火板电脑桌 | 1只 |
五、简介
ZRLY-NT楼宇暖通监控系统实验实训装置是上海中人教仪系列产品之一，是专门为以暖通监控为主要课题的各大院校以及企业机构研发设计的教学实训设备。能进行各种锅炉暖通系统控制操作演示、DDC控制器的操作与编程、空调供水及锅炉监控系统、锅炉监控系统、热交换器监控系统、供暖供水及锅炉监控系统、报警及联锁保护功能的操作实训，系统软件的组态、配置与控制，系统软件的组态、配置与控制，线路的设计与连接、故障的设置、判断及排除等实验和实训，并可与楼宇自控系列中的其它设备联网进行各种综合实训。
