智能建筑实训室设备配置方案,智能楼宇自动化实验室建设方案构成：自动消防报警联动系统实验装置、消防广播电话系统、自动喷水灭火系统实训装置。
联系方式见右侧悬浮框
【智能建筑实训室设备配置方案,智能楼宇自动化实验室建设方案】是根据客户需求而写的，非常具有代表性，在客户搜索【智能建筑实训室设备配置方案,智能楼宇自动化实验室建设方案】时，都能通过我们来了解相关资讯，而且【智能建筑实训室设备配置方案,智能楼宇自动化实验室建设方案】在客户有需求时提供参考意见。
| 智能建筑实验室配置方案 | ||||||||
| ZRX消防系列 | ||||||||
| 序号 | 货物名称 | 型号 | 数量 | 单位 | 单价 | 总价 | 品牌 | |
| 1. | 消防报警联动监控计算机中心 | ZR-X | 1 | 套 | 98800 | 98800 | 上海中人教仪 | |
| 2. | 自动消防报警联动系统实验实训装置 | ZR-X1 | 1 | 套 | 94800 | 94800 | 上海中人教仪 | |
| 3. | 消防广播电话系统实验实训装置 | ZR-X2 | 1 | 套 | 86700 | 86700 | 上海中人教仪 | |
| 4. | 自动喷水灭火系统实验实训装置 | ZR-X3 | 1 | 套 | 87500 | 87500 | 上海中人教仪 | |
| ZRB布线系列 | ||||||||
| 5. | 室内水平工作区系统实验实训装置 | ZR-B1 | 1 | 套 | 84700 | 84700 | 上海中人教仪 | |
| 6. | 弱电井中垂直工作区系统实验实训装置 | ZR-B2 | 1 | 套 | 92800 | 92800 | 上海中人教仪 | |
| 7. | 建筑群设备间光纤传输系统实验实训装置 | ZR-B3 | 1 | 套 | 81800 | 81800 | 上海中人教仪 | |
| ZRT通讯系列 | ||||||||
| 8. | 自动电话交换机系统实验实训装置 | ZR－T2 | 1 | 套 | 83800 | 83800 | 上海中人教仪 | |
| 9. | 有线电视系统实验实训装置 | ZR－T3 | 1 | 套 | 78300 | 78300 | 上海中人教仪 | |
| ZRA安防系列 | ||||||||
| 10. | 防盗报警系统实验实训装置 | ZR-A1 | 1 | 套 | 89500 | 89500 | 上海中人教仪 | |
| 11. | 安保监控系统实验实训装置 | ZR-A2 | 1 | 套 | 82500 | 82500 | 上海中人教仪 | |
| 12. | 网络型防盗报警实验实训装置 | ZR-A3 | 1 | 套 | 82500 | 82500 | 上海中人教仪 | |
| 13. | 闭路电视监控及周边防范系统实验装置 | ZR-A4 | 1 | 套 | 90000 | 90000 | 上海中人教仪 | |
| ZRL楼宇自控系列 | ||||||||
| 14. | 楼宇自控中央计算机管理中心 | ZR-L | 1 | 套 | 122500 | 122500 | 上海中人教仪 | |
| 15. | 楼宇空调监控系统实验实训装置 | ZR-L1 | 1 | 套 | 90000 | 90000 | 上海中人教仪 | |
| 16. | 楼宇给排水监控系统实验实训装置 | ZR-L2 | 1 | 套 | 82700 | 82700 | 上海中人教仪 | |
| 17. | 楼宇暖通监控系统实验实训装置 | ZR-L3 | 1 | 套 | 86200 | 86200 | 上海中人教仪 | |
| 18. | 楼宇照明监控系统实验实训装置 | ZR-L4 | 1 | 套 | 88300 | 88300 | 上海中人教仪 | |
| 19. | 楼宇供配电监控系统实验实训装置 | ZR-L5 | 1 | 套 | 85500 | 85500 | 上海中人教仪 | |
| 20. | 楼宇电梯监控系统实验实训装置 | ZR-L6 | 1 | 套 | 88500 | 88500 | 上海中人教仪 | |
| 21. | 楼宇冷冻监控系统实验实训装置 | ZR-L7 | 1 | 套 | 82300 | 82300 | 上海中人教仪 | |
| 一卡通及小区系列 | ||||||||
| 22. | 门禁管理及考勤系统实验实训装置 | ZR-Y1 | 1 | 套 | 67850 | 67850 | 上海中人教仪 | |
| 23. | 楼宇对讲及门禁系统实验实训装置 | ZR-Y2 | 1 | 套 | 83000 | 83000 | 上海中人教仪 | |
| 24. | 停车场计费管理系统实验实训装置 | ZR-Y3 | 1 | 套 | 97200 | 97200 | 上海中人教仪 | |
| 25. | IC卡及远程抄表系统实验实训装置 | ZR-Y4 | 1 | 套 | 89500 | 89500 | 上海中人教仪 | |
| 26. | 在线及离线巡更系统实验实训装置 | ZR-Y5 | 1 | 套 | 80000 | 80000 | 上海中人教仪 | |
| 27. | 智能一卡通系统实验实训装置 | ZR-Y7 | 1 | 套 | 74000 | 74000 | 上海中人教仪 | |
| 智能家居系列 | ||||||||
| 28. | 终端式智能家居系统实验实训装置 | ZR-Z1 | 1 | 套 | 89000 | 89000 | 上海中人教仪 | |
| 综合智能建筑系列 | ||||||||
| 29. | 建筑消防四层透明电梯 | ZRLYT-38 | 1 | 套 | 95000 | 95000 | 上海中人教仪 | |
| 30. | 建筑电气安装与综合布线实训考核装置 | ZRDAZ-05 | 1 | 套 | 98000 | 98000 | 上海中人教仪 | |
| 31. | 建筑楼宇智能化工程实训系统 | ZR-L01A | 1 | 套 | 260000 | 260000 | 上海中人教仪 | |
| 合计： | ||||||||
一 特点综述
1、本智能建筑实验实训装置共分七大系列共计二十八个品种，每个品种都是以智能楼宇的子系统为单位，每一个子系统又都由若干个实训台和实训屏架所组成，每一个实训台和实训屏架都能独立工作，相关实训台和实训屏架的子系统之间还能互通互联进行各种网络型的综合实训及演示。同时每个子系统都能根据自身发展的需要进行独立升级而不影响其它各子系统的功能。所以具有较强的先进性、拓展性和开放性。
2、每个实验实训装置子系统都不仅适用于学生进行器材认识和安装、系统软硬件操作、系统方案设计、线路联接、设备调试和故障排除等技能的实训操练；也适用于教师进行实验和实训的教学演示、故障设置、学生考核及相应的成绩评定等。所以能较好地满足教学的实用性、方便性和可操作性。
3每个实验实训装置子系统的所有设备和器材均为现实工程中使用的主流产品，不仅具有典型性，并具有较大的市场占有率，一般是楼宇工程中比较常用及典型的器材或是同国家各考证鉴定所的考证设备相一致的器材，品牌一般为国内知名或国外品牌，且全部符合有关国家标准。产品的设计与施工现场贴近，能够全面体现楼宇工程施工中的设计、安装、连接、设置、调试、维修等的全部过程。能体现职业教育的特点，表现系统的应用效果，构建教、学、用一体化的环境。所以具有较强真实性和现场感。
4、每个实验实训装置子系统兼顾楼宇“系统控制”及“控制对象”两个方面，又以控制部分为重点，控制部分全部采用实物，大型控制对象采用实物仿真模型，大多数设备都具有网络接口并配有电脑和软件。
5、实验桌、实验屏架及电脑桌能确保学生实训时的用电安全，主体材料采用25mm厚的高密度板，双贴面采用美国进口防火板由进口后成型机械高温热熔胶封边，粘力强，密封性好，经久耐用，其可见外形美观顺滑，手感舒适，底部装有带刹车的轮子。
6、面板采用5mm具有金属表面的优质板材，并采用进口金属油墨经丝网印刷工艺印刷而成，字迹清晰，永不脱落。
7、教学系统的实验导线：主体接插件采用安全型迭接插头和各子系统的专用接插件，如超五类线、音视频线、电话线、有线电视线，普通电线等确保教师演示和学生实训具有极高的安全性、便利性及真实性。并能让学生使用专用工具进行剪线、剥线、连线、做专用接线端和接线座等能培养实际动手能力的基本操作。
二 ZRX消防系列
由一套消防报警监控中心（工程实用软件）、一套消防报警联动系统实验实训装置（全部实物）、一套消防广播电话系统实验实训装置（全部实物）和一套自动喷水灭火系统实训装置（全部实物）四套子系统组成，分别安装在二张实验桌、一张电脑桌、一个大型不锈钢架和一个控制台上。
1、ZR-X消防报警联动监控计算机中心
（1）装置组成：
本系统全部器件均采用实物，整个实训装置主要由计算机、编程软件、监控软件、网络适配器等组。
（2）系统实训功能：
能对整个智能楼宇消防系统进行监控,并可进行平面图导入、画面布局、报警点设置等。
（3）系统技术指标：
工作电压：单相三线220V±5% 50Hz
整机容量：＜200W
外型尺寸： 80×70×150cm3；
（4）可以做的实训项目
实训项目一：消防报警联动监控计算机中心的操作
实训项目二：平面图的导入和配置操作
实训项目三：报警点的设置操作
实训项目四：系统参数的设置

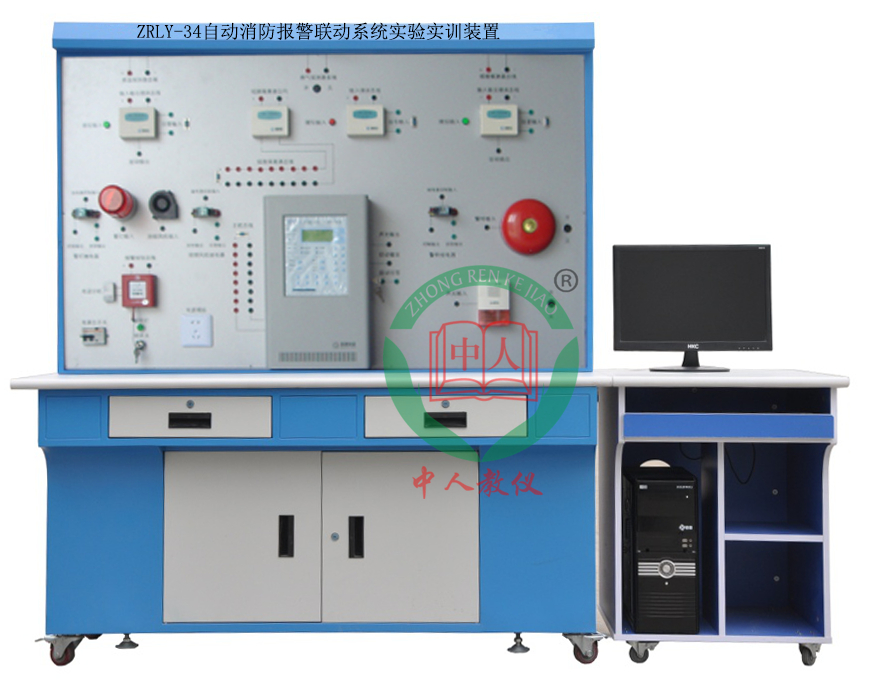

2、ZR-X1自动消防报警联动系统实验实训装置
（1）装置组成：
本系统全部器件均采用实物，控制对象采用仿真模型，整个实训装置主要由智能主机、警铃、报警器、多种模块、报警按钮、隔离器、智能烟感、智能温感、气感等组成。
（2）系统实训功能：
能进行各种模拟火灾和报警联动操作演示、系统管理、数据查询、设备启停、单点操作、联动编程、线路设计与连接、故障设置、判断及排除等实验和实训。并可与消防系列中其它设备联网进行各种综合实训。
（3）系统技术指标：
工作电压：单相三线220V±5% 50Hz
整机容量：＜200W
外型尺寸：教学系统，150×70×180cm3；学生实训�？椋�60×50×40cm3
安全�；ぃ壕哂新┑缱远；ぷ爸�
故障设置：具有故障设置系统
（4）可以做的实训项目
实训项目一：系统主机编程设计设置操作
实训项目二：前端元器件地址编码设置
实训项目三：系统的管理操作
实训项目四：系统的数据查询打印操作
实训项目五：设备启停操作
实训项目六：单点操作
实训项目七：联动编程
实训项目八：线路故障的判断与处理
实训项目九：程序设置错误的判断与纠正
实训项目十：按线路图将各部分连线
实训项目十一：设计并安装一个简易应用系统
3、ZR-X2消防广播电话系统实验实训装置
（1）装置组成：
本系统全部元器件均采用实物，整个实训装置主要由录放单元、功放单元、广播切换�？椤⒆芟呋鹁ㄑ杜�、电话�？�、多种消防电话、音箱、音源等组成。
（2）系统实训功能：
能进行电话及广播切换等联动操作演示、紧急通话、电话主机与分机操作、背景音响与火警紧急广播的切换、系统功能设置、线路设计与连接、故障设置、判断及排除等实验和实训，并可与消防系列中其它设备联网进行各种综合实训。
（3）系统技术指标：
工作电压：单相三线220V±5% 50Hz
整机容量：＜200W
外型尺寸：教学系统，150×70×180cm3
安全�；ぃ壕哂新┑缱远；ぷ爸�
故障设置：具有故障设置系统
（4）可以做的实训项目
a、消防广播部分
实训项目一：广播主机的操作
实训项目二：火警状态下紧急广播的切换操作
实训项目三：单点广播的操作
实训项目四：广播话筒的操作
实训项目五：系统功能设置
实训项目六：广播分配主机的操作
实训项目七：与消防报警系统的互联操作
实训项目八：线路故障的判断与处理
实训项目九：软件设置错误的判断与纠正
实训项目十：按线路图将各部分连线
实训项目十一：设计并安装一个简易应用系统
b、消防电话部分
实训项目一：火警通讯主机的操作
实训项目二：主机与电话分机的通讯操作
实训项目三：分机电话的操作
实训项目四：系统功能设置
实训项目五：电话�？榻酉叩牟僮�
实训项目六：与消防报警系统的互联操作
实训项目七：线路故障的判断与处理
实训项目八：按线路图将各部分连线
实训项目九：设计并安装一个简易应用系统
4、ZR-X3自动喷水灭火系统实验实训装置
（1）装置组成：
本系统全部元器件均采用实物，整个实训装置主要由报警阀、蝶阀、排气阀、水流、指示器、洒水喷头、水箱、高位水箱、主泵、辅泵、控制电器、管路系统等组成。
（2）系统实训功能：
能进行各种自动喷水灭火系统联动操作的演示、各种喷头的安装及喷水试验、扩展的灭火试验、自动喷水灭火系统的工作原理、线路设计与连接、故障设置、判断与排除等实验和实训，并可与消防系列中其它设备联网进行各种综合实训。
（3）系统技术指标：
工作电压：单相三线220V±5% 50Hz
整机容量：＜1500W
外型尺寸：2400×1000×2260cm3
安全�；ぃ壕哂新┑缱远；ぷ爸�
故障设置：具有故障设置系统
（4）可以做的实训项目
实训项目一：控制台及自动喷水灭火系统原理的认识实验
实训项目二：火警状态下自动启动喷水灭火系统的模
实训项目三：火警状态下手动启动喷水灭火系统的模拟
实训项目四：四种类型喷头的喷水实验
实训项目五：未端试水装置的实验
实训项目六：排气阀的认识实验
实训项目七：自动喷水灭火系统与报警主机的联网实验
实训项目八：自动喷水灭火系统的连接与喷头的安装
实训项目九：自动喷水灭火系统故障的设置与排除
实训项目十：按线路图将各部分连线
实训项目十一：设计并安装一个简易应用系统
实训项目十二：全真灭火及喷头性能测试的扩展实验
