机械机构设计实训装置
栏目分类：机械实训设备 发布日期：2020-12-28 浏览次数：次

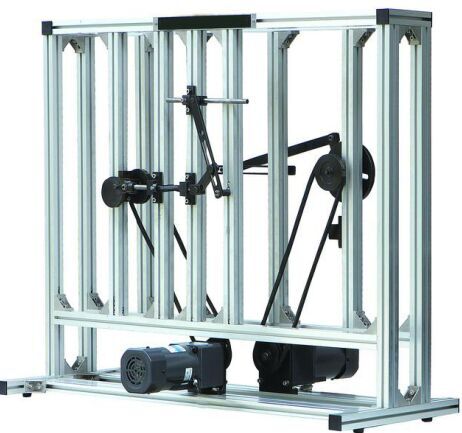

机械机构设计实训装置,机械创新搭接实训台采用铝合金型材结构，利用各种给定的机械零部件，学生可自主搭接各种典型平面机构和空间机构。
联系方式见右侧悬浮框
【机械机构设计实训装置,机械创新搭接实训台】是根据客户需求而写的，非常具有代表性，在客户搜索【机械机构设计实训装置,机械创新搭接实训台】时，都能通过我们来了解相关资讯，而且【机械机构设计实训装置,机械创新搭接实训台】在客户有需求时提供参考意见。
ZRJX-JC机械机构设计实训装置
机械机构设计实训装置,机械创新搭接实训台采用铝合金型材结构，利用各种给定的机械零部件，学生可自主搭接各种典型平面机构和空间机构，培养其对机构的创新能力、综合设计能力、工程实践能力。适合各职业院�；道嘧ㄒ怠痘荡葱律杓啤�、《机械原理》、《机械设计》等课程开设综合性、创新性、设计性实训之用。
二、）配置及技术性能
机械机构设计实训装置,机械创新搭接实训台由实训台架（铝合金型材结构）、交流减速电机、电源控制箱、各种机械零部件、配件等组成。
1.输入电源：单相三线～220V±10% 50Hz
2.外形尺寸：实训台架 1200mm×360mm×760mm，电源控制箱 250mm×165mm×155mm
3.交流减速电机1台：额定功率 90W，减速比1:150，调速范围 0～10r/min
4.电源控制箱1台:配置交流减速电机调速器，给电机提供可调电源。调速电机转速以4位LED显示。
5.机械零部件1套:提供各种组成典型平面机构、空间机构所需的零部件。
5.机械零部件1套:提供各种组成典型平面机构、空间机构所需的零部件。
6.配件1套：提供内六角扳手、小活动扳手、卷尺、小十字螺丝刀、实训指导书等。
7.零件存放柜1套:存放各种机械零部件，便于学生实训操作和教师对实训设备的管理。
三）实训项目
1.平面机构组成原理的拼装设计实训
2.平面机构创新设计的接装设计实训
3.空间机构的搭接设计实训
4.典型平面机构搭接实训
四、）实验内容：
可搭接以下机构：
(1)曲柄摇杆机构
(2)曲柄滑块机构
(3)双曲柄机构
(4)双摇杆机构
(5)曲柄摇块机构
(6)齿轮导杆机构
(7)六杆机构
(8)凸轮连杆机构
(9)齿轮曲柄机构
(10)外槽轮机构
(11)鄂式碎石机
(12)插床
(13)摆动导杆机构
(14)牛头刨床
(15)自动车床送料机构
(16)冲床送料机构
(17)变速传动
(18)分路传动
(19)获得较大传动比
(20)行程放大机构
(21)对心曲柄滑块机构
(22)偏置曲柄滑块机构
(23)齿轮齿条连杆组合机构
(24)齿轮连杆组合机构（一）
(25)齿轮连杆组合机构（二）
(26)齿轮连杆组合机构（三）
(27)齿轮连杆组合机构（四）
典型空间机构搭接实训
(1)蜗轮蜗杆传动
(2)45度螺旋齿轮传动
(3)单万向联轴器
(4)双万向节联轴器
(5)链轮传动
(6)螺旋-锥齿轮组合传动
除以上机构形式外，使用者可以任意设计拼机构
(7)锥齿轮-蜗轮蜗杆组合传动
(8)锥齿轮-万向节组合传动
(9)螺旋齿轮-蜗轮蜗杆组合传动
(10)螺旋齿轮-万向节组合传动
(11)螺旋-锥齿轮组合传动
(12)螺旋齿轮-槽轮机构-链传动机构
