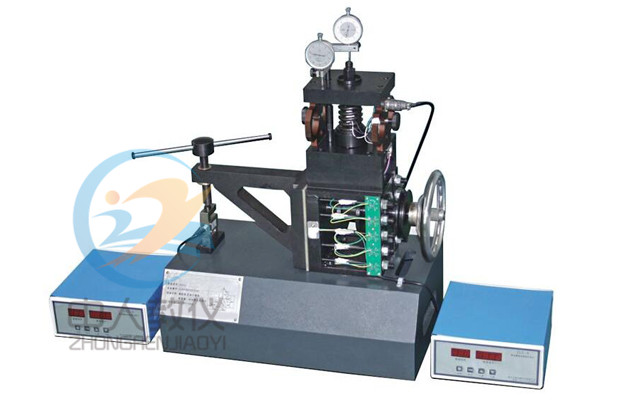

ZRLYS螺栓组及单螺栓联接静动态综合实验台
一、 功能简介
现代各类机械中，广泛应用螺栓进行联接，如何计算和测量螺栓受力情况及静、动态特性参数，是工程技术人员的一个重要课题。螺栓联接实验台是本公司根据《现代机械工程基础实验教程》指导书开发的实用性很强的教学设备。本实验台采用全新现代测试手段，利用传感器及计算机对螺栓联接静、动态参数进行采集、处理、仿真的实验设备，其设计紧密结合螺栓联接的教学内容，可完成螺栓应力与变形的测试与分析，测量数据稳定、重复性好，是当前理想的基础教学实验设备。
二、 性能特点
1、 该实验台为螺栓组及单螺栓的组合实验台，同时具有螺栓组静态实验及单螺栓静、动态实验组合功能。一台实验台可完成两种实验台的实验功能。
2、 螺栓静动态受力、变形、刚度，轴向载荷，预紧拉力等实验。
3、 通过计算机测试分析软件自动进行螺栓联接动静态实验，实现两种实验手段，可作综合性实验；
三、 实验项目及内容
1、 螺栓组载荷分布及其测试；
2、 静态测试相对刚度变化对螺栓总拉力的影响；
3、 动态测试相对刚度变化对螺栓应力幅值与动载荷幅值的影响。
4、 电阻应变仪的工作原理及各测量点应变片的组桥方式

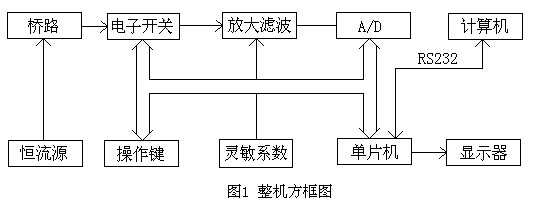

本仪器由精密恒流源,多路切换开关,前置放大器,低通滤波器,A/D转换器,单片机,显示电路,电源等部分组成见方框图。
三、 实验设备主要技术参数
1、 单相交流异步电机：90W、N=1400r/min
2、 电阻应变片电阻值：R=120Ω；灵敏度系数：K=2.08
3、 螺栓组实验螺栓：M12（10个）
4、 实验单螺栓：M16（1个）
5、 四路静动态测试仪：测量范围：0±30000με
1. 零点不平衡：±10000με
2. 基本误差：0.2﹪FS
3. 分辨率：1με
4. 零点漂移：±2με/4小时、±0.5με/℃
5. 测量方式：1/4桥、半桥、全桥
6、 外型尺寸：800×350×600
螺栓组及单螺栓联接静动态综合实验台配置表
| 序号 | 名称 | 数量 | 备注 |
|
|
底座 | 1 | 焊接组件 |
|
|
连接座 | 1 | 焊接组件 |
|
|
连接座-底座 | 1 | Q235 |
|
|
连接座-前后板 | 2 | Q235 |
|
|
连接板-顶板 | 2 | Q235 |
|
|
悬臂 | 1 | 焊接组件 |
|
|
悬臂背板 | 1 | Q235 |
|
|
悬臂板 | 1 | Q235 |
|
|
加载螺钉 | 1 | 45# |
|
|
加载杠杆 | 1 | 活塞杆 |
|
|
杠杆螺钉 | 2 | 45# |
|
|
铜套螺母 | 1 | 黄铜 |
|
|
传感器底座 | 1 | Q235 |
|
|
弹性连接块 | 2 | 尼龙 |
|
|
补偿片安装片 | 2 | 不锈钢 |
|
|
传感器压头螺钉 | 1 | Q235 |
|
|
中间实验螺栓 | 10 | 45# |
|
|
偏心轮轴 | 1 | 45# |
|
|
偏心轮 | 1 | 45# |
|
|
偏心轮隔套 | 1 | 45# |
|
|
盲孔端盖 | 1 | Q235 |
|
|
通孔端盖 | 1 | Q235 |
|
|
大带轮-SPZ | 1 | Q235 |
|
|
电机带轮-SPZ | 1 | Q235 |
|
|
顶杆导向板 | 2 | Q235 |
|
|
挺杆支座 | 1 | Q235 |
|
|
小销轴 | 1 | 45# |
|
|
挺杆 | 2 | 45# |
|
|
弹簧下支座 | 1 | 45# |
|
|
弹簧 | 1 | 60Si2Mn（外购件） |
|
|
八角环 | 2 | 55Si2Mn |
|
|
弹簧上支座 | 1 | 45# |
|
|
锥塞 | 2 | 45# |
|
|
表夹杆 | 1 | Q235 |
|
|
表夹 | 2 | 铝合金 |
|
|
夹紧螺钉 | 4 | 45# |
|
|
弹性垫圈 | 1 | 45# |
|
|
厚螺母 | 1 | 标准件 |
|
|
空心试验螺栓 | 1 | 45# |
|
|
小螺杆 | 1 | 45# |
|
|
下联接板 | 1 | Q235 |
|
|
上联接板 | 1 | Q235 |
|
|
M6×35(发黑) | 8 | 标准件 |
|
|
M10×30(发黑) | 4 | 标准件 |
|
|
M6×15(发黑) | 9 | 标准件 |
|
|
M6×20(发黑) | 4 | 标准件 |
|
|
M12×20(发黑) | 4 | 标准件 |
|
|
M8×20(镀白锌) | 2 | 标准件 |
|
|
M8×10(镀白锌) | 1 | 标准件 |
|
|
M8×40(发黑) | 4 | 标准件 |
|
|
M8×25(发黑) | 4 | 标准件 |
|
|
J110ZYT152-PX25-A3 | 1 | 博山新微电机 |
|
|
φ10 | 2 | 标准件 |
|
|
M12 | 10 | 标准件 |
|
|
d=12、D=250 | 1 | 五金件 |
|
|
量程：0-10MM | 2 | 标准件 |
|
|
0-500KG | 1 | 外购件 |
|
|
SPZ型（带长L=675） | 1 | 外购件 |
|
|
型号6205 | 2 | 标准件 |
|
|
型号6200 | 2 | 标准件 |
|
|
十字螺丝刀1把、内六角扳手1套、22-24、12-14开口扳手各1个 | 1套 | 外购件 |
|
|
应变片及接线端 | 各11 | 外购件 |
