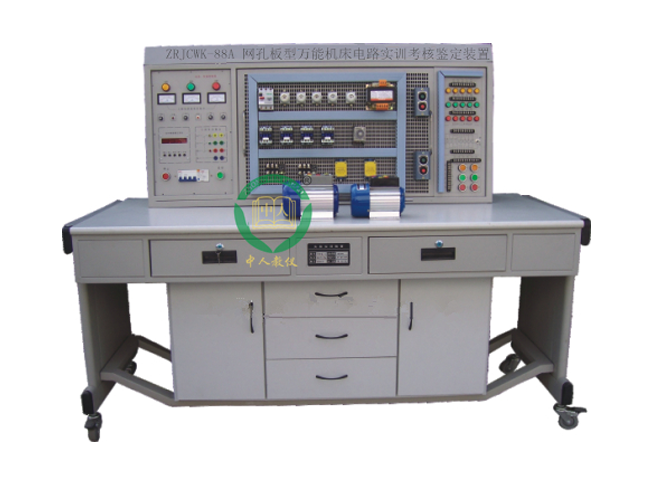

1.产品名称：网孔型万能机床电路实验台
2.别名：网孔板式万能机床电路实验装置
3.型号：ZRJCWK-88A
4.品牌：中人
5.外形尺寸：1500mm×750mm×1350mm
6.输入电源：三相四线～380V±10% 50Hz
7.装置容量：＜1.5KVA
8.温度：-5℃～+40℃，相对湿度＜85%（25℃）
一、网孔型万能机床电路实验台,网孔板式万能机床电路实验装置的概述
二、网孔型万能机床电路实验台,网孔板式万能机床电路实验装置的特点
1、电气控制线路元件装在网孔板上，操作方便、机动灵活、易扩展功能或开发新的实训项目。2、操作台只需三相四线的交流电源即可投入使用，占地面积小，实训器材集中在储存柜内，易管理、规划化程度高。
3、安全性高，实训屏上除了安装电压型、电流型漏电�；ぷ爸猛�，380V交流电压输出处还设有单片机全程监控的一套过流�；ぷ爸�，相间、线间直接短路或过载，电流超过设定值，系统即告警并切断总电源，确保设备安全。
4、实训屏上装配实训管理器，可设定实训或考核时间，记录实训、考核误操作次数，使学训考核有一个统一的标准。
三、网孔型万能机床电路实验台,网孔板式万能机床电路实验装置的配备及功能
（一）实训屏实训屏为铁质双层亚光密纹喷塑结构，铝合金面板
1、主控功能板
（1）三相四线电源输入，通过漏电�；て鹘油ㄗ芸�,由接触器通过启动、停止按钮进行操作。
（2）设有450V指针式交流电压表三只，指示电源输入的三相电源电压，并有三只指示灯指示实训台与外部电源的通断。
（3）三相四线电源输出，具有单片机机全程监控相间、线间过载或短路自动切断总电源。
（4）定时器兼报警记录仪（服务管理器），平时作为时钟使用，具有设定实训时间、定时报警、切断电源等功能；此外还能自动记录由于接线或操作错误所造成的告警总次数,为学生实训技能的考核提供一个统一的标准。
2、辅助器件安装屏
（1）红、黄、绿信号灯各5只
（2）大功率降压电阻75Ω/75W 3只，能耗制动电阻10Ω/25W 1只
（3）控制按钮6只
（4）整流二极管IN5408 4只
（5）单相开关1只
（二）网孔板1块，元器件在其上合理布局，正确走线完成实训考核项目。
（三）实训桌
实训桌为铁质双层亚光密纹喷塑，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方。实训桌下方设有元件储存柜，可以放置实训挂箱，还设有四个带刹车的轮子，便于移动和固定。
（四）基本器材配备
| 序号 | 名称 | 数量 | 单位 | 序号 | 名称 | 数量 | 单位 | |
| 1 | 交流接触器 | 7 | 只 | 17 | 导线 | 50 | 米 | |
| 2 | 热继电器 | 3 | 只 | 18 | 走线槽 | 2 | 米 | |
| 3 | 电子式时间继电器 | 2 | 只 | |||||
| 4 | 螺旋式熔断器 | 6 | 只 | 19 | 工具1套 | 万用表 | 1 | 只 |
| 5 | 直插式熔断器 | 3 | 只 | 螺丝刀 | 1 | 把 | ||
| 6 | 低压断路器 | 1 | 只 | 尖嘴钳 | 1 | 把 | ||
| 7 | 电磁阀 | 1 | 只 | 剥线钳 | 1 | 把 | ||
| 8 | 十字开关 | 1 | 只 | 电工刀 | 1 | 把 | ||
| 9 | 行程开关 | 4 | 只 | 电笔 | 1 | 支 | ||
| 10 | 控制按钮 | 6 | 只 | 卷尺 | 1 | 只 | ||
| 11 | 转换开关 | 1 | 只 | 钢锯 | 1 | 把 | ||
| 12 | 控制变压器 | 1 | 只 | 手枪钻 | 1 | 把 | ||
| 13 | 灯头座 | 1 | 只 | 20 | 三相鼠笼式异步电动机(Y) | 1 | 台 | |
| 14 | 电容 | 2 | 只 | 21 | 三相鼠笼式异步电动机(△) | 1 | 台 | |
| 15 | 导轨 | 30 | 厘米 | 22 | 双速异步电动机 | 1 | 台 | |
| 16 | 接线端子 | 20 | 孔 | 23 | 三相鼠笼式异步电动机(Y/△) | 1 | 台 | |
五、网孔型万能机床电路实验台,网孔板式万能机床电路实验装置的基本实训考核项目（增加元器件即可增加实训项目）
1.三相异步电动机直接启动控制2.三相异步电动机接触器点动控制线路
3.三相异步电动机接触器自锁控制线路
4.Y/△启动自动控制线路
5.用倒顺开关三相异步电动机正反转控制
6.接触器联锁的正反转控制线路
7.按钮联锁的三相异步电动机接触器正反转控制线路
8.双速电动机的切换运行控制线路
9.双重联锁的三相异步电动机正反转控制线路
10.电动葫芦电气控制线路
11.C6140普通车床电气控制线路
12.C650-2普通车床电气控制线路
13.M7120平面磨床电气控制线路
14.M7130K平面磨床电气控制线路
15.M1432A万能外圆磨床电气控制线路
16.X62W型万能铣床电气控制线路
17.Z3050摇臂钻床电气控制线路
18.Z3040B摇臂钻床电气控制线路
19.Z35摇臂钻床电气控制线路
20.T68卧式镗床电气控制线路
