工厂供配电技术实验考核装置
栏目分类：电力系统实训设备 发布日期：2020-08-07 浏览次数：次
工厂供配电技术实验考核装置,工厂供电实验考核柜有利于学生对各种表及开关元器件的工作特性和接线原理的理解和掌握。
联系方式见右侧悬浮框
【工厂供配电技术实验考核装置,工厂供电实验考核柜】是根据客户需求而写的，非常具有代表性，在客户搜索【工厂供配电技术实验考核装置,工厂供电实验考核柜】时，都能通过我们来了解相关资讯，而且【工厂供配电技术实验考核装置,工厂供电实验考核柜】在客户有需求时提供参考意见。

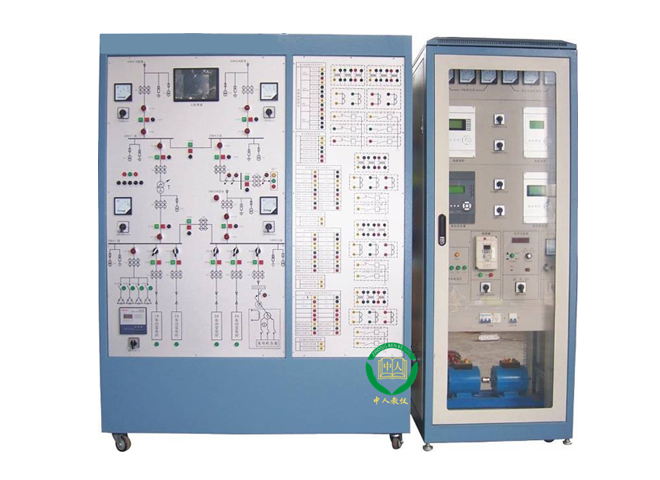

1.产品名称：工厂供配电技术实验考核装置
2.别名：工厂供电实验考核柜
3.型号：ZRGDX-01
4.品牌：中人
5.台体尺寸： 1771mm×1804mm×726mm
6.输入电源：三相四线～380V±10% 50Hz±2%
7.整机容量：≤3kVA
8. 实训台采用铁质亚光密纹喷塑，铝质面板（凹字烂板工艺技术）
9.RS-485和以太网两种通讯接口；标准MODBUS通讯协议
10.微机�；ぷ爸貌饬吭龋�
（1）刻度误差：不大于1%；
（2）P、Q、 COSΦ；0.5级；
（3）测量电流：0.2级
（4）母线电压：0.2级； 输出精度：0.2级
（5）频率：0.01HZ 通讯分辨率：不大于1ms
一、工厂供配电技术实验考核装置,工厂供电实验考核柜的概述
工厂供配电技术实验考核装置,工厂供电实验考核柜是根据机械工业职业技能鉴定指导中心编写的《高级电工技术》、《电工基�。ǜ呒豆な视茫�、《电工技师培训教材》结合《工厂供电》和《供配电技术》课程研制生产的。主要对教材中的35kV总降压变电所、10kV高压变电所及车间用电负荷的供配电线路中涉及的微机继电保护装置、备用电源自动投入装置、无功自动补偿装置、智能采集�？橐约肮ひ等嘶缑娴鹊缙淮巍⒍�、控制、�；さ戎氐憬萄谌萁猩杓瓶⒌�，通过在本实训装置中的技能训练能在深入理解专业知识的同时，培养学生的实践技能。并且本套实训装置还有利于学生对变压器、电动机组、电流互感器、电压互感器、模拟表记、数字电秒表及开关元器件工作特性和接线原理的理解和掌握。
二、工厂供配电技术实验考核装置,工厂供电实验考核柜的特点
1. 实用性强
本装置根据典型教学内容设计，在开发中征求了专业教师的建议、吸收了工程应用中的实际经验。比较系统地实现了工厂供电系统的受电、输送、分配、控制、�；さ仁导寄苎盗芬�。学生在实训中，还能够掌握正确的电路投切操作，倒闸操作，运行控制以及各种运行方式的调整操作规程。本装置结构清晰，运行灵活，操作方便，安全可靠。为学生提高实践技能建立了一个良好的实训平台。
2. 综合性强
本装置综合了与工厂供电相关的微机线路�；�，微机电动机保护，备自投和无功补偿等功能。采用的是工业现场产品，线路模型和电动机模型都能较典型的模拟工厂的现场状况，有利于进行理论分析和数值分析。
3. 先进性
本装置综合微机继电�；�、工业触摸屏和PLC等微机职能检测控制的相关技术，采用分层分布式控制方式，组建成集控制，保护，测量和信号为一体的综合自动化实训平台。体现了当前自动化技术和通信技术在供配电网的深刻变革。
三、工厂供配电技术实验考核装置,工厂供电实验考核柜的实训项目
1. 工厂供电电气接线图的认知
（1） 实训台电气主接线模拟图的认知
（2） 触摸屏的正确操作
（3） 电气主接线图的认知
2. 工厂变配电室值班技能培训
（1） 电流互感器与电压互感器的接线方式
（2） 变压器有载调压
（3） 线路停送电操作
（4） 变压器倒闸操作
（5） 母线倒闸操作
3. 高压电动机的继电保护
（1） 变频器参数整定操作
（2） 变频器的开环调速实训
（3） 三相异步电动机的启动方式
（4） 微机电动机�；ぷ爸貌问ú僮�
（5） 高压电动机的速断�；�
（6） 高压电动机的反时限过流�；�
（7） 模拟电动机出口短路
（8） 微机电动机�；ぷ爸貌问ú僮�
（9） 高压电动机的速断�；�
（10） 高压电动机的反时限过流�；�
4. 工厂高压线路的微机继电�；�
（1） 模拟系统正常、最大、最小运行方式
（2） 模拟系统短路（3） 电秒表的正确操作
（4） 微机线路保护装置参数整定操作
（5） 无时限电流速断�；�
（6） 带时限电流速断�；�
（7） 定时限过电流�；�
（8） 反时限过电流�；�
（9） 电流电压连锁保护 5. 工厂供电系统的自动装置实训
（1） 备用电源自动投入装置参数整定操作
（2） 备用电源自动投入
（3） 无功补偿装置参数整定操作
（4） 无功自动补偿功能
（5） 备投投入条件测试
（6） 进线备投（明备用）及自适应
（7） 母联备投（暗备用）及自适应
（8） 无功补偿装置认知
（9） 无功自动补偿
四、工厂供配电技术实验考核装置,工厂供电实验考核柜的主要配置清单
名称 数量
5.7触摸屏 1
PLC及扩展�？� 1
变频器 1
控制屏 2
备自投装置 1
电动机�；げ饪刈爸� 2
接线端子 若干
接触器 20
各类继电器 若干
各类开关／按钮 56
如对本产品/文章：工厂供配电技术实验考核装置,工厂供电实验考核柜有任何疑问请随时联系我们，我们将尽力为您提供最全的实训室建设方案和最优质的服务
本文关键词：工厂供配电技术实验考核装置,工厂供电实验考核柜
【工厂供配电技术实验考核装置,工厂供电实验考核柜】是上海中人原创，如果您在了解产品的过程中受到启发，想要咨询相关设备的问题，我们将派专员为您解决疑问，或者您在阅读【工厂供配电技术实验考核装置,工厂供电实验考核柜】中有想不通的问题，也可以咨询我们，我们将为您提供快速解决【工厂供配电技术实验考核装置,工厂供电实验考核柜】问题的方案
上一篇：没有了
下一篇：变配电室值班电工技能培训考核系统
