西门子1500PLC实验台
栏目分类：PLC实训设备 发布日期：2021-08-18 浏览次数：次
上海中人教仪厂专业生产：西门子1500PLC实验台,网络型PLC可编程技术综合实训装置，plc实训考核装置等教学设备，提供全面的实训室建设方案，价格实惠，联系电话：021-56093262
联系方式见右侧悬浮框
【西门子1500PLC实验台,网络型PLC可编程技术综合实训装】是根据客户需求而写的，非常具有代表性，在客户搜索【西门子1500PLC实验台,网络型PLC可编程技术综合实训装】时，都能通过我们来了解相关资讯，而且【西门子1500PLC实验台,网络型PLC可编程技术综合实训装】在客户有需求时提供参考意见。

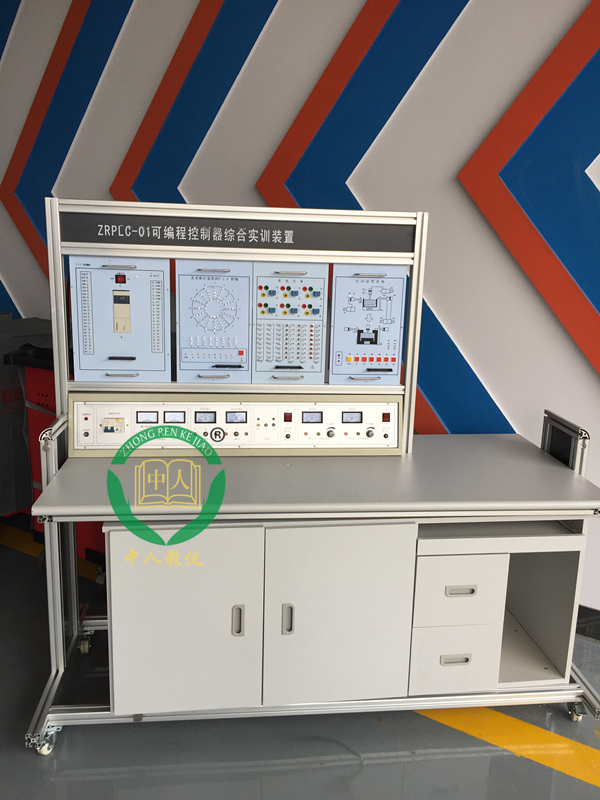

ZRPLC-01B 西门子1500PLC实验台,网络型PLC可编程技术综合实训装置
技术参数：
1、电源
1.1电源输入:工作电压220V±5%(50Hz)，输入时指示灯亮。
1.2电源输出：有保险丝和漏电�；た囟侗；すδ�。输出交流220V工作电压有高精度电流表与电压表指示
A组:直流电压+5V/3A输出，有高精度直流电压表指示电压输出，过流自动�；すδ堋�
B组: 直流电压24V/2A输出，有高精度直流电压表指示电压输出，过流自动�；すδ堋�
C组:低压直流稳压电源，电压+12V/-12V输出，电流2A。
D组: 0-30V直流稳压电源，内置式继电器自动换档，多圈电位器连续调压，输出电流2A，具有预设式限流�；すδ堋�
E组:恒流源，提供0-20mA恒流源
PLC：采用西门子CPU1511C-1PN主机，集成数字量I/O（16路数字量输入16路数字量输出）、模拟量（5路输入模拟量2路模拟量输出）profinet通信口。
编程软件及仿真实训教学软件：编程软件学习光盘版，plc可编程设计与控制虚拟仿真软件：可通过软件内置PLC程序编程界面编程并可写入虚拟PLC中控制3D仿真模型�？赡Ｄ馐渌痛敉＜罢醋�、不同尺寸物料双通道分拣、物料供给控制、物料检测、物料加工、机械控制、交通信号灯控制、不同尺寸物料三通道分拣、升降机控制、不同尺寸物料经传输带正反转输送至不同仓库、次品分拣、自动门控制、舞台升降与幕布控制等不少于20个3D仿真模型。软件还可监控虚拟PLC输入/输出状态，当部件卡住时可使用复位功能复位。软件具有分步式教学功能，从易到难教学。提供符合软件名称的著作权并进行现场演示。全室配一套教师教学设计系统，系统可以导入3DS、STL文件。并支持通过系统对此文件进行重新编辑，支持AC设置、CA设置、TA设置，将“AC设置”和“CA设置”中的动作进行串连，并可以设置每个动作的启停时间，同时还具备全部重置和全部删除功能。可以通过平台配套control将模型动画文件加载到课件上进行三维动画教学，实现课件中完全三维交互。该文件可支持PPT播放。现场提供教师教学设计系统的演示。
用电安全与触电急救虚拟仿真系统：采用二维与三维结合的虚拟画面，教导学生用电的安全和急救方法，软件内设有单相触电、两相触电、跨步触电、低压触电急救、高压触电急救、人工呼吸救护法、牵手呼吸救护法、胸外心脏按压就护法等原理讲解与教学，单相触电分维修带电断线、维修插座触电、室外触电等原理演示。低压触电和高压触电教学主要为学生讲解演示如何解救处于低压触电或者高压触电时的人，人工呼吸救护法、牵手呼吸救护法、胸外心脏按压就护法采用采用3D虚拟仿真技术展示，经过渲染和润色，使模型看起来与真实部件一般无二，画面逼真。通过实训能够对学生进行实训室安全用电教育，提高学生的安全意识，使学生学会一些自救的方法，让学生在遇到危险时能采取一定的安全措施，�；ぷ约�，以及熟悉各种电气事故产生的原因和处理电气事故的实用操作措施，减少电气事故的发生。
实验桌：铝木结构，采用特制模具制作的优质铝合金做框架，铝合金表面经氧化处理，经久耐用，美观大方，符合现代审美观，桌面为防火、防水、耐磨高密度板，桌子下部配置储存柜及电脑主机柜。
实训模块：
该装置是为了配合PLC可编程控制器实验台使用而设计的外接演示装置。
它由LED发光二极管等执行机构用其他外围电路模拟实际工业控制过程中的状态，它形象生动的演示了PLC的整个执行过程。通过该装置，可以锻炼学生的动手能力，能够形象生动的执行机构验证自己编写程序的正确性，掌握PLC的实际应用，增强学生对PLC的学习兴趣。该装置在演示屏上位置可任意移动、互换。
包含以下�？椋�
1）PLC001交通信号灯�？�
2）PLC002搅拌器�？�
3）PLC003艺术彩灯造型�？�
4）PLC004模拟电视发射塔�？�
5）PLC005电镀系统�？�
6）PLC006基础实验模块
7）PLC007自动送料装车�？�
8）PLC008自动售货机�？�
9）PLC009自动成型�？�
10）PLC010水塔自动供水�？�
11）PLC011邮件自动分拣模块
12）PLC012自动洗衣机�？�
实验内容：
1．与、或、非逻辑功能实验
2. 定时器、计数器功能实验
3．跳转、分支功能实验
4. 移位寄存器实验
5．数据处理功能实验
6. 微分、位操作实验
7. 交通信号灯PLC自动控制
8. 搅拌器的PLC自动控制
9. 艺术彩灯造型的PLC控制
10. 模拟电视发射塔
11. 电镀系统
12. 自动送料装车系统
13. 自动售货机
14. 自动成型系统
15. 水塔自动供水系统
16. 邮件自动分拣系统
17. 自动洗衣机系统
