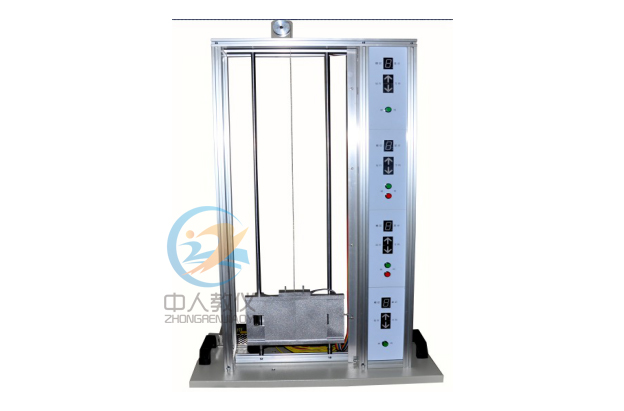

五层电梯实训教学模型
栏目分类：PLC实训设备 发布日期：2021-08-27 浏览次数：次
五层电梯实训教学模型,五层电梯plc控制对象系统楼层数为5层。提供电梯控制的各种功能的检测信号、执行机构和显示器件。按照实际电梯结构设计而成，咨询热线13122891392
联系方式见右侧悬浮框
【五层电梯实训教学模型,五层电梯plc控制对象系统】是根据客户需求而写的，非常具有代表性，在客户搜索【五层电梯实训教学模型,五层电梯plc控制对象系统】时，都能通过我们来了解相关资讯，而且【五层电梯实训教学模型,五层电梯plc控制对象系统】在客户有需求时提供参考意见。
系统功能
plc控制电梯实训模型将、应用、位置控制、复杂的开关量控制、时序逻辑控制有机结合成一体的教学装置。适合于楼宇自动化、等专业的相关实验课程。能满足各高等院校所开设的《楼宇电梯系统运行管理与维护》、《现代电梯控制技术》等多个专业课程的主要实验项目，适合学生进行PLC实验、毕业设计和课程设计。产品说明及系统功能
1. 五层电梯实训系统是按照实际电梯结构设计而成，具备实际电梯的几乎 所有的功能；具有实际电梯仿真结构，井道附近安装各楼层的外部呼叫按钮和轿箱状态显示装置。每部电梯都有独立的电气控制系统和轿厢门安全控制系统。2．模型主体采用高级铝合金和高档有机玻璃材料制作，结实美观，透明性好，便于观察内部结构及实验动作。排线由多根组成，随轿厢上下自由运动，简洁安全，有条不紊。
3．电梯的模型的楼层数为5层。提供电梯控制的各种功能的检测信号、执行机构和显示器件。检测信号分为外呼信号、平层信号、位置检测信号、轿厢门开启及闭合位置信号等。电梯轿厢可上下运行，轿厢门具有开关和限位等保护功能。每个楼层显示当前轿厢所处的楼层位置、运行方向、外呼按钮信号具有记忆功能，与实际电梯相同。
4．轿厢的升降和厢门的开和关可以独立控制；每个楼梯有楼梯门，其机械结构同实际电梯相同：具有独特的推拉式关门功能；电梯到某一楼层后，厢门自动实现开门或关门。
5．具备关门防止夹人功能和超重报警功能，防夹开关触动后，门迅速开启，与实际相同。
6．电梯的升降、开关门速度可调，运动平稳。
7．具有升降和开关门硬件�；すδ�，提高了系统的安全性。
8．配有专用的内部信号控制器，接线简捷，控制方便。
9．该电梯模型的电气部分由两个直流电动机、位置显示装置、限位开关、等组成。
10．电梯模型由曳引系统、导向系统、门系统、轿厢系统、配重系统、
电力拖动系统、电气控制系统、安全�；は低车茸槌桑�
a)曳引系统由曳引系统直流电机、曳引钢丝绳、导向轮等组成，是电梯的动力源。
b)导向系统由导轨、导轮和导轨架等组成，使轿厢和配重只能沿着导轨
作稳定升降运动。
c)门系统由轿厢门、开门机、联动机构等组成。轿厢门设在轿厢入口、
由门扇和门导轨架等组成。
d)轿厢的厢体由厢底、厢壁、厢顶等组成轿厢内部的功能安钮装在电梯底座的上部。
11．根据用户要求，可具备PLC通讯实验功能，实现电梯的联网控制、实时互动、合理调度等较复杂的功能，与实际大型楼宇电梯无异。
12．有多种自设工作模式，可以快速切换，增强了系统功能；
技术参数：
技术条件：单相三线220V±5％ 50Hz，工作环境：温度-10℃～+40℃
相对湿度：≤85％(25℃)
尺寸：长宽高：550mm x 350mm x 900mm：
实训内容
基本实训：1、电梯开、关门控制实训
2、电梯轿厢升降点动控制实训
3、电梯开关门、升降点动控制实训
4、电梯楼层连续运行显示实训
5、呼梯信号记忆与解除控制实训
6、电梯自动选向控制实训
应用实训：
1、全自动运行方式控制实训
2、检修运行方式控制实训
3、直驶运行方式控制实训
4、消防运行方式控制实训
5、电梯自动运行方式控制实训
如对本产品/文章：五层电梯实训教学模型,五层电梯plc控制对象系统有任何疑问请随时联系我们，我们将尽力为您提供最全的实训室建设方案和最优质的服务
本文关键词：五层电梯实训教学模型,五层电梯plc控制对象系统
【五层电梯实训教学模型,五层电梯plc控制对象系统】是上海中人原创，如果您在了解产品的过程中受到启发，想要咨询相关设备的问题，我们将派专员为您解决疑问，或者您在阅读【五层电梯实训教学模型,五层电梯plc控制对象系统】中有想不通的问题，也可以咨询我们，我们将为您提供快速解决【五层电梯实训教学模型,五层电梯plc控制对象系统】问题的方案
