【电工技能工艺培训考核设备,电工技术工艺实训考核装置】是根据客户需求而写的，非常具有代表性，在客户搜索【电工技能工艺培训考核设备,电工技术工艺实训考核装置】时，都能通过我们来了解相关资讯，而且【电工技能工艺培训考核设备,电工技术工艺实训考核装置】在客户有需求时提供参考意见。
1.产品名称：电工技能工艺培训考核设备
2.别名：电工技术工艺实训考核装置
3.型号：ZRJND-887A
4.品牌：中人
5.工作环境：工作温度：-10℃~40℃，相对湿度<85%（25℃）
6.工作电源：三相四线 AC380V±10% 50HZ
7.装置容量：<1.0KVA
一、电工技能工艺培训考核设备,电工技术工艺实训考核装置特点：
我公司根据国内各类企业对从业人员工艺要领与操作技能高熟练程度的迫切要求，综合了“电子类”“机械类”“电子电器类”《电工技能实训》教学大纲并按照劳动及社会保障部颁发的“工人技术等级标准”和“职业技能鉴定规范”的内容要求符合国家教育职业技术培训“培养技能，重在应用”精神而研制的最新一代产品。实训内容注重广泛性、科学性和实用性。通过安全用电，常用工具及仪表的使用，电工基本技能训练，电动机的安装维护与故障处理，电动机基本控制线路的安装、调试与维修，常用生产机械电气控制线路的故障分析与处理等项目实训，可以达到职业技能鉴定中级以上水平。该设备是高等院校、中专、职业学校及各类培训机构为学生参加社会工作前必不可少的训练设备，也可用作考核机构对学生进行考核的理想设备。
二、电工技能工艺培训考核设备,电工技术工艺实训考核装置结构与配备（以二十四座为例）

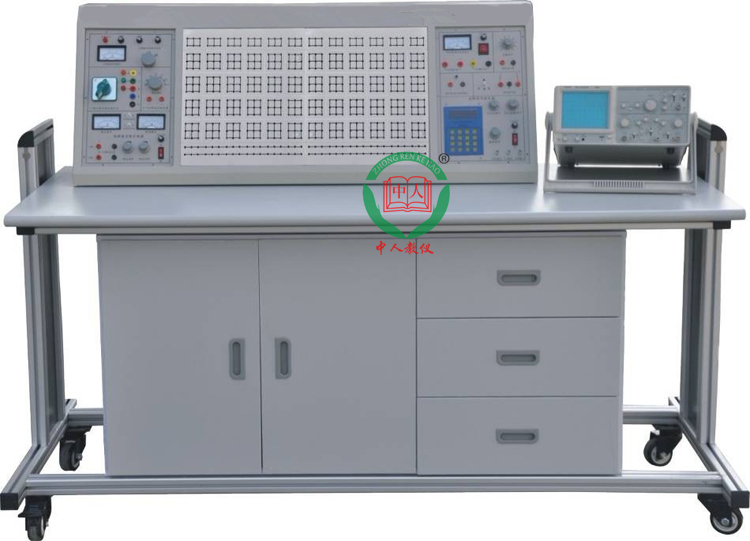

（一）实验桌：学生实验桌12张，一桌二座，实验桌外形尺寸为160×70×80cm。桌子中央配置九孔电路插板，电路板进口由ABS注塑而成，背面装有压铸而成九孔成一组的铜片，表面布有九孔成一组相互联通的插孔，元件盒在其上任意拼插成实验电路。创新元件盒盒体透明直观，内装电阻、电容、电感、二极管、三极管、场效应管、可控硅等元件来完成原理实验。内装元件一目了然，盒盖印有永不褪色元件符号，线条清晰美观。盒体与盒盖采用较科学的压卡式结构，维修、拆装方便。继电部分训练元器件已装在特制的元件盒上，实训时插在九孔电路板上即可连线实验，方便，灵活。电子技能实训项目由二十几套实训电路板和相应元器件来完成。每张操作桌配有一粒胶皮板，保护通用电路板和桌面(如需要在桌上放置电动机、焊接等) 桌子下部是元器件储存柜，放置实验元件、器材、工具等。
（二）、示教控制台：1台示教台，分别控制12台学生实验台的电源，通用九孔电路板演示屏立在实验台上，尺寸：160×70mm。用于讲解、演示。
（三）、实验台，共13台，学生实验桌和示教台上各配备1台。
（四）、器材配备：
人体复苏模型1个,灭火器1只,手电钻3把,台钻1台,表笔、扳手、剥线钳、镊子、钢丝钳、尖嘴钳等工具13套，电烙铁及烙铁架25套，指针万用表13只，数字万用表13只，电度表13只，兆欧表13只，钳形表13只，转速表1只，绕线机2台，保险盒39只，配电板26块，熔断器78只，拉线开关、圆插座、平灯头各26只，20W日光灯13套，交流电流表39只，交流电压表13只，换相开关13只，电阻一批，变压器组件13套，三相电动机拉具1套，钢锯架13把，单相电动机13台，三相180W鼠笼式电动机26台，100W直流电机1台，交流接触器52只，组合开关13只，3H铁壳按钮13只，热继电器26只，时间继电器13只，变压器13只，单刀开关13只，三相闸刀13只，信号灯13只，变压器绕线制作桌1张，双门立柜2个，敷铜板13片，初步焊接通用线路板及组件13套，13×22套电子技能实训考核组件（包括特制线路板及相应元器件），13套电工、电子实验所需的：电阻，电位器，电容，变压器，二极管，三极管，场效应管，集成，可控硅，传感器，逻辑电平开关，特制通用集成座等，学生凳25张。
电工技能工艺培训考核设备,电工技术工艺实训考核装置的创新实验与实训项目：
（1）创新实验项目
电工部分创新项目：
1、电工测量仪表的使用
2、常用元件的识别与检测
3、线性元件与非线性元件的伏安特性
4、电源的外特性
5、电位值、电压值的测定
6、电流表和电压表的扩程
7、基尔霍夫定律的验证
8、验征楞次定律
9、迭加原理与互易定理的验证
10、戴维南定理与诺顿定理的验征
11、电压源与电流源的等效变换
12、受控源特性的研究
13、一阶电路实验
14、二阶电路的过渡过程
15、研究LC元件在直流和交流电路中的特性
16、负载获得最大功率的条件
17、交流电路参数的测量
18、正弦交流电路中RLC元件的特性
19、RL及RC串联电路实验
2O、RLC串联谐振电路
21、日光灯电路的连接及功率因数改善
22、三相负载的星、三角接法
23、三相电路及功率的测量
24、R-C选频网络的研究
25、二端口网络研究
26、单相变压器实验
27、互感电路实验
28、三相异步电动机的使用与起动
29、三相电动机继电接触控制的基本电路
30、三相电动机Y一△起动控制实验
31、三相电动机的顺序控制实验
32、三相电动机能耗制动控制实验
利用上述32项实验的元器件也可完成下面电路实验
33、最简单的电路
34、电路中各点电位与参考点的选择
35、电阻的串联
36、电阻的并联
37、电阻的混联
38、电阻分压器电路
39、全电路欧姆定律
40、电桥的应用与平衡条件
41、节点电压法
42、回路电压法
43、支路电流法
44、RCL并联电路
45、串联电路
46、变压器结构及工作原理
47、基尔霍夫第一定律
48、基尔霍夫第二定律
49、日光灯电路原理
50、扩大电压表量程
51、扩大电流表量程
52、RC电路的过度过程
53、RL过渡过程
54、电容的串联电路
55、电容的并联电路
56、电容器的充放电
57、电容器在交直流中的作用
58、条形磁铁在线圈中的运动
59、电容的混联
60、纯电阻、电感、电容电路
61、磁耦合线圈的顺串
62、磁耦合线圈的反串
63、欧姆表的工作原理
64、双联开关二地控制
65、用示波器观察磁滞回线
66、磁路欧姆定律
67、两线圈的互感及同名端
68、互感耦合
69、提高功率因数的方法
70、单相电路功率的测量
71、收录机电源电路
72、滤波电路
73、电阻与温度的关系:用伏安法测出灯丝在不同电压下的阻值。
74、三相异步电机闸刀控制正转实验
75、具有过载保护的控制线路
76、按钮控制的正反转控制线路
77、接触器控制星一三角降压起动控制线路
电子部分创新实验设计项目：
1•晶体二极管的特性及检测
2•晶体三极管输入输出特性
3•低频小信号电压放大器
4•直接耦合两级放大器
5•RC耦合两级放大器
6•负反馈对放大器性能的影响
7•变压器耦合推挽功率放大器
8•互补对称推挽功率放大器(OTL)
9•单相半波整流
10•单相全波整流
11•单相桥式整流
12•单相桥式整流滤波
13•单结晶体管特性
14•单结晶体管触发电路
15•晶闸管简单测试及可控整流电路
16•场效应管测试
17•串联型稳压电压
18•差动放大电路的研究
19•集成运放参数的测试
20•集成运放减法电路
21•集成运放加法电路
22•集成运放积分电路
23•集成运放微分电路
24•集成运放文氏正弦波振荡器
25•电容三点式振荡器
26•电感三点式振荡器
27•集成稳压电路
28•无稳态电路（多谐振荡器）
29•施密特触发器
3 0•集成与门逻辑功能测试
31•集成非门电路逻辑功能测试
32•集成或门电路逻辑功能测试
33•集成与非门逻揖功能测试
34•CMOS门电路的测试
35•基本RS触发器
36•JK触发器
37•D触发器
38•555时基电路的应用（方波发生器)
39•二一十进制计数器
40•二一十进制8421译码器
41•加法器
42•减法器
43•用集成与非门构成单稳态触发器
44•组合逻辑电路
……
如对本产品/文章：电工技能工艺培训考核设备,电工技术工艺实训考核装置有任何疑问请随时联系我们，我们将尽力为您提供最全的实训室建设方案和最优质的服务
本文关键词：电工技能工艺培训考核设备,电工技术工艺实训考核装置
【电工技能工艺培训考核设备,电工技术工艺实训考核装置】是上海中人原创，如果您在了解产品的过程中受到启发，想要咨询相关设备的问题，我们将派专员为您解决疑问，或者您在阅读【电工技能工艺培训考核设备,电工技术工艺实训考核装置】中有想不通的问题，也可以咨询我们，我们将为您提供快速解决【电工技能工艺培训考核设备,电工技术工艺实训考核装置】问题的方案
