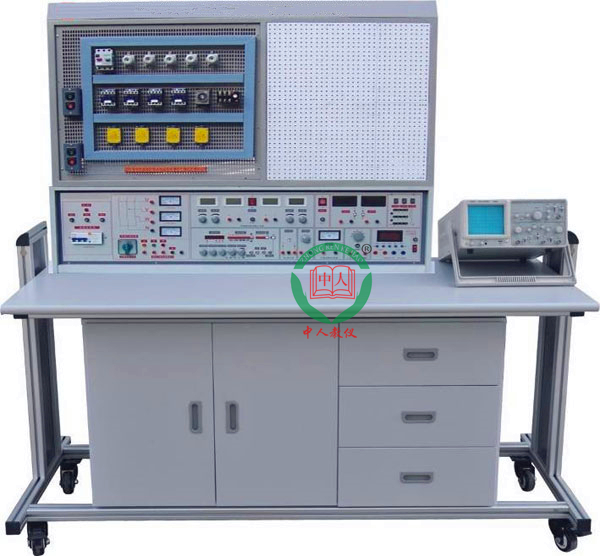

立式电工电子技能考核装置
栏目分类：电工电子实训设备 发布日期：2020-05-30 浏览次数：次
立式电工电子技能考核装置,立式电工电子技能实训设备可以达到劳动及社会保障职业技能鉴定中级以上水平。本系列设备具有科学性、验证性、实用性、趣味性，是高等、中专、职业学校及各类培训机构新建、改建实验室的理想产品
联系方式见右侧悬浮框
【立式电工电子技能考核装置,立式电工电子技能实训设备】是根据客户需求而写的，非常具有代表性，在客户搜索【立式电工电子技能考核装置,立式电工电子技能实训设备】时，都能通过我们来了解相关资讯，而且【立式电工电子技能考核装置,立式电工电子技能实训设备】在客户有需求时提供参考意见。
1.产品名称：立式电工电子技能考核装置
2.别名：立式电工电子技能实训设备
3.型号：ZRJNL-465A
4.品牌：中人
5.工作环境：温度：-10℃～40℃，相对湿度＜85%（25℃）
6.工作电源：三相四线（或三相五线）～380V±5% 50Hz
7.重量：200Kg
8.装置容量：＜1KVA
一、立式电工电子技能考核装置,立式电工电子技能实训设备概述
本装置是电工、模电、数电实验与技能实训考核有机的结合，做到资源共享一室多用，减少实验实训指导教师人员和基建投入，经济效益显著。实验项目包括电工学、电工与原理、模拟电子、数字电子技术等课程，可完成交直流、振荡、磁场电路、运算放大器、整流电路、交直流放大电路、数字逻辑电路等电路实验。实验部分采用德国职业教育先进的实验方法：利用九孔通用万能实验板和分立式透明元件盒灵活地组合实验，元器件可重复利用，实验方便，动脑动手能力强。模电、数电技能实训改革传统实验实训教学模式，学会阅读电路原理图和PCB图，熟悉常用电子元器件的选择、测试，掌握焊接和电路组装工艺技能（设备中配置三十几套特制实训电路板和相应元器件），并能处理安装调试过程中出现的问题。实训电路中涵盖开关、音频、信号发生、计数、译码、显示、测量、控制等内容。电工实训考核在实训考核台左边网孔板上进行，通过安全用电，常用工具及仪表的使用，电工基本技能训练，电动机的安装维护与故障处理，电动机基本控制线路的安装、调试与维修，常用生产机械电气控制线路的故障分析与处理等项目系统训练。可以达到劳动及社会保障职业技能鉴定中级以上水平。本系列设备具有科学性、验证性、实用性、趣味性，是高等、中专、职业学校及各类培训机构新建、改建实验室的理想产品
二、立式电工电子技能考核装置,立式电工电子技能实训设备特点：
1、即能完成电工、模电、数电创新实验又能进行电工、模电、数电技能实训考核，大大节省实验用房，节省管理人员，经济效益显著。
2、创新实验部分元件�？楹刑逋该�，直观性好，盒盖与盒体采用较科学的压卡式结构，维修拆装方便，可重复使用。元件盒在九孔万能实验板上任意插接成实验电路，方法灵活，使学生所学知识灵活运用，快速掌握。
3、技能实训部分在网孔板上完成，操作方便、灵活，更换器件便捷，接近工业现场，易扩展实训功能或开展新实训项目。
4、实验实训项目丰富，装置功能齐全，数字电子电路创新实验配备通用集成插座，实验扩展性强。
5、设有电压型电流型漏电�；て�，并有单片机自动全程监控装置过载或短路，一旦发生即可自动切断电源，故障排除后方可再次启动工作电源。能确保设备和操作者安全。
6、参考标准为一室12台学生台，1台教师台，用户可根据学生人数酌情增减，教师台即能演示又能分别控制学生台的工作电源。
三、功能构成：
1、电源及参数：
1.1输入电源：由启动、停止按钮控制三相四线电源输入，输入时指示灯亮。
1.2电源输出：有嵌入式保险盒，三相漏电开关，过载、短路软截止保护装置，三级�；すδ�。
A组：单、三相可调交流电源，提供0－430V连续可调的交流电源，同时可得到0—250V单相可调电源（配有一台1.5KVA的三相自耦调压器，配有三只交流电压表，指示调压输出电压）
B组：低压交流电压3－24V分七档可调，最大输出电流1.5A，电流表指示。
C组：低压直流稳压电源，电压5V，电流0.5A，电流表指示。
D组：双路恒流稳压电源，二路输出电压均为0—30V，内置式继电器自动换档。多圈电位器连续调节，使用方便。输出最大电流为1.5A，具有预设式限流�；すδ�，输出有0.5级数字电流表、电压表指示，电压稳定度＜10-2，负载稳定度＜10-2，纹波电压＜5mv。
E组：单相交流市电输出，由万能插板供用户设备使用。
2、安全保护：设有电压型和电流型漏电�；て鳎⒂械テ远碳嗫毓鼗蚨搪�，自动切断总电源，故障排除按下复位按钮后方可再次启动电源，确保操作者和设备安全。
3、功率输出函数发生器：
1）采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。
2）正弦波输出幅度≥10V,输出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
3）频率范围: 0.1HZ~3MHz, 采用键盘直接输入数字设定频率,。
4）输出幅度采用电位器调节，正弦波输出具有20db,40db衰减。
5）方波占空比可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。
6）频率计最高测量范围100MHz，自动换档。
4、单次脉冲：每次可输出一对正负脉冲。
5、音频功率放大器：输入音频 电压不低于10mV，输出功率不小于1W，音量可调，内有喇叭，用于放大电路扩音，也可作信号寻迹。
6、七段译码器：6组七段译码器及对应译码显示数码管。
7、虚拟仪器（不需电脑配合使用）：
1、终端部分（装学生实验屏上）同时配有虚拟信号源、虚拟示波器、虚拟逻辑分折仪、虚拟频谱仪、虚拟三用表、虚拟数字量输入输出模块。
2、基于LabVIEW虚拟仪器程序的编程方法，学生可自行设计各种虚拟仪器。
3、参数：
1）、两路虚拟任意波形信号发生器，输出频率可编程，电压幅度可调；
通道数：2路
分辨率：8 bits
电压范围：-5~5V
频率步长：1HZ
波形：任意信号
输出频率：>1MHZ
2）、双踪存贮示波器，多种同步方式，存贮深度可编程；
通道数：2路
带宽：20MHZ
分辨率：8位
电压范围：-10~+10V
存贮深度：64K
3）、双通道频谱分折仪；
4）、八通道逻辑分折仪，多种同步方式，存贮深度可编程；
8路输入
分 率：25nS
存贮深度：64KHZ
5）、数字三用表，可测电阻、电容、电感、电压等；
数字IO口
通道数：8路IO
输入电平：TTL
输出电平：TTL
电流驱动：20mA/通道
8、智能型功率、功率因数表
由24位专用DSP、16位高精度AD转换器和高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路，同时配有PC监控软件来加强分析能力。功率测量精度为1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A，能自动判别负载性质（感性显示“L”，容性显示“C”，纯电阻不显示），并可存储15组测量数据，供随时查阅。
9、真有效值智能交流电流表一只
由单片机主控测试电路构成全数显和全测程交流电流表一只，通过键控、数显窗口实现人机对话功能控制模式。能对交流信号（20-20KHz）进行真有效值测量，测量范围0～5A，量程自动判断、自动切换，精度0.5级，四位数码显示。同时能对数据进行存储、查询、修改（共15组，掉电保存）。
10、智能型直流数字电流表一只
采用ECL公司高性能AD转换器配以高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程，测量范围：0-2000mA。手动量程为：20mA、200mA、2000mA。测量精度为0.5级。具有数据存储与查询功能。具有超量程报警、指示等功能。
四、全室构成与配备（以参考标准：1台教师台，12台学生台为例）
（一）、实验实训屏12个，每台学生台配备1台，材质为铁质双层亚光喷塑，左边为大面积厚度为1。5MM的网孔板，右边为九孔万能电路插板，电路板进口由ABS注塑而成，背面装有压铸而成九孔成一组的铜片，表面布有九孔成一组相互联通的插孔，元件盒在其上任意拼插成实验电路。创新元件盒盒体透明直观，内装电阻、电容、电感、二极管、三极管、场效应管、可控硅等元件来完成原理实验。内装元件一目了然，盒盖印有永不褪色元件符号，线条清晰美观。盒体与盒盖采用较科学的压卡式结构，维修、拆装方便。下部为电源、信号及控制单元。
（二）、操作桌：铝木结构，桌面为防火、防水、耐磨高密度板。共12张，一桌二座，桌面配备一块胶皮板�；ぷ烂�，桌体下部为元件储存柜，放置元器件。
（三）、教师台1台：由实验实训演示屏、桌、学生电源无线集成控制器组成，即可作实验实训讲解演示又能分别无线控制学生台的工作电源以提高安全系数。
五、创新实验与技能实训项目
（一）技能实训部分：
A：电工技能实训部分
|
1．低压验电笔的使用 2．灭火器的操作方法（教师演示） 3．口对口人工呼吸法和胸外心脏压挤法急救 的掌握 4．常用工具的使用与识别 5．常用导线的连接和绝缘的恢复 6．电烙铁的拆装与焊接技能训练 7．电工识图训练 8．电工布线工艺 9．日光灯电路的按装接线 10．单相电度表直接接线电路安装 11．单相电度表经电流互感器的接线电路安装 12．配电板安装 13．室内配线 14．室内照明电路安装 15．万用表转换开关的使用和读数 16．交流电压的测量 17．直流电压、直流电流的测量 18．电流表、电压表的安装 19．电阻的测量 20．兆欧表、钳形电流表接地电阻测定仪的使用 21．单相功率、功率因数的测量 22．三相四线有功电度表的安装接线 23．三相四线有功电度表经电流互感器的安装与接线 24．常用开关继电器拆装 |
25．交流接触器的拆卸与组装 26．常用启动器的结构观察与检测 27．小型变压器的制作 28．小型变压器故障检查与排除 29．三相鼠笼式电动机的拆装与测试 30．三相鼠笼式异步电动机运行巡视 31．三相鼠笼式异步电动机的定期检修 32．三相鼠笼式电动机故障分析 33．定子绕组局部故障的排除 34．单相电容式电动机绕组的拆装 35．单相电容式电动机故障与排除 36．手动正转控制线路的安装与检修训练 37．接触器点动正转控制 38．具有自锁的正转控制 39．具有过载�；さ恼刂� 40．接触器联锁的正反转控制 41．按钮联锁的正反转控制线路 42．按钮、接触器复合联锁的控制线路 43．按触器控制Y-△降压控制 44．X62-W型铣床主轴与进给电机的联锁控制 45．时间继电器控制Y-△降压起动控制 46．C620-1型车床控制线路的模拟安装 47．直流电动机的拆装训练（教师演示） 48．直流电动机的检修训练（教师演示） |
B：电子技能实训部分
|
1．常用仪器仪表的使用 2．常用电子元器件的识别与检测 3．电烙铁拆装与电子锡焊技能训练 4．印刷线路板的制作 5．三端集成稳压直流电源的制作 6．串联型直流稳压电源的制作 7．低频信号电压放大器的装配与测试 8．具有负反馈信号放大器电路的制作与测试 9．文式桥振荡器的焊接与调试 10．电池电压监视电路的制作与测试 11．电子催眠器电路的制作 12．模拟“知了”电子电路的制作实训 13．实用声控、光控节电照明灯的制作与实训 14．电子驱蚊器线路的制作实训 15．�；な恿Χㄊ逼飨呗� 16．语音报警喇叭的制作与实训 |
17．逻辑测试器的制作与测试 18．正负脉冲信号的制作与测试 19．智力竞赛抢答器的制作 20．水位报警器电路的制作 21．迷你闪光彩灯的制作 22．光控音乐门铃 23．实用模拟自然风控制器的制作 24．台灯调光电路 25．实用CMOS触摸锁钥电路 26．自动充电器的制作 27．半导体收音机的组装与调试 28．助听器的组装与调试 29．声、光控楼道灯的组装与调试 30．可编程单片机控制高仿真转盘工程 车产品模型焊接、组装与调试 31．足球机器人的成品焊接、组装与调试 |
A、电工创新实验：
|
1．电工测量仪表的使用 2．常用元件的识别与检测 3．线性元件与非线性元件的伏安特性 4．电源的外特性 5．电位值、电压值的测定 6．电流表和电压表的扩程 7．基尔霍夫定律的验证 8．验征楞次定律 9．迭加原理与互易定理的验证 10．戴维南定理与诺顿定理的验征 11．电压源与电流源的等效变换 12．受控源特性的研究 13．一阶电路实验 14．二阶电路的过渡过程 15．研究LC元件在直流和交流电路中的特性 16．负载获得最大功率的条件 17．交流电路参数的测量 18．正弦交流电路中RLC元件的特性 19．RL及RC串联电路实验 20．RLC串联谐振电路 21．日光灯电路的连接及功率因数改善 22．三相负载的星、三角接法 23．三相电路及功率的测量 24．R-C选频网络的研究 25．二端口网络研究 26．单相变压器实验 27．互感电路实验 28．三相异步电动机的使用与起动 29．三相电动机继电接触控制的基本电路 30．三相电动机Y-△起动控制实验 31．三相电动机的顺序控制实验 32．三相电动机能耗制动控制实验 33．最简单的电路 34．电路中各点电位与参考点的选择 35．电阻的串联 36．电阻的并联 37．电阻的混联 38．电阻分压器电路 39．全电路欧姆定律 |
40．电桥的应用与平衡条件 41．节点电压法 42．回路电压法 43．支路电流法 44．RCL并联电路 45．串联电路 46．变压器结构及工作原理 47．基尔霍夫第一定律 48．基尔霍夫第二定律 49．日光灯电路原理 50．扩大电压表量程 51．扩大电流表量程 52．RC电路的过度过程 53．RL过渡过程 54．电容的串联电路 55．电容的并联电路 56．电容器的充放电 57．电容器在交直流中的作用 58．条形磁铁在线圈中的运动 59．电容的混联 60．纯电阻、电感、电容电路 61．磁耦合线圈的顺串 62．磁耦合线圈的反串 63．欧姆表的工作原理 64．双联开关二地控制 65．用示波器观察磁滞回线 66．磁路欧姆定律 67．两线圈的互感及同名端 68．互感耦合 69．提高功率因数的方法 70．单相电路功率的测量 71．收录机电源电路 72．滤波电路 73．电阻与温度的关系:用伏安法测出灯丝 在不同电压下的阻值。 74．三相异步电机闸刀控制正转实验 75．具有过载保护的控制线路 76．按钮控制的正反转控制线路 77．接触器控制星一三角降压起动控制线路 |
（1）模拟部分创新实验
|
1．二极管的正、反相特性 2．晶体三极管的输入、输出特性 3．晶体管共射极单管放大器 4．两级阻容耦合放大电路 5．负反馈对放大器性能的影响 6．场效应管放大器 7．差动放大电路 8．运算放大器指标测试 9．集成运算放大器的基本应用 (多种模拟运算电路) 10．集成运算放大器非线性应用 （多种波形发生器） |
11．变压器耦合推挽功率放大器 12．0TL功率放大器 13．集成功率放大器 14．单相桥式整流电路 15．串联型晶体管直流稳压电源 (设计性实验) 16．集成直流稳压电源 17．单结晶体管特性 18．单结晶体管触发电路 19．晶闸管简单测试 20．晶闸管可控整流电路 |
