教学设备中零部件坏了的电动机怎么进行改造？
栏目分类：设备资讯 发布日期：2017-11-29 浏览次数：次
教学设备中零部件坏了的电动机怎么进行改造？定转子铁芯长不变，更换电动机轴、轴承、绝缘材料、高效风扇和风罩，教学设备网推荐使用中人教仪厂专门为电机专业研发设计的：ZRDJZP-02型 电机装配技能实训装置.
联系方式见右侧悬浮框
【电动机】是根据客户需求而写的，非常具有代表性，在客户搜索【电动机】时，都能通过我们来了解相关资讯，而且【电动机】在客户有需求时提供参考意见。
教学设备中零部件坏了的电动机怎么进行改造？
1)定转子铁芯长不变，更换电动机轴、轴承、绝缘材料、高效风扇和风罩，绕组重新设计，再制造成同功率的高效率电动机。
2)定转子铁芯长不变，更换电动机轴、轴承、绝缘材料、高效风扇和风罩，绕组重新设计，再制造成低一级功率的高效率电动机。
3)定子铁芯加长，转子报废，更换电动机轴、轴承、绝缘材料、高效风扇和风罩，绕组重新设计，再制造成同功率或低一级功率的高效率电动机。
4)定、转子铁芯加长，更换电动机轴、轴承、绝缘材料、高效风扇和风罩，绕组重新设计，降低功率再制造为专用负载的高效率电动机。
5)定子铁芯更换为低损耗冷轧硅钢片，转子铁芯长不变，更换电动机轴、轴承、绝缘材料、高效风扇和风罩，绕组重新设计，再制造成同功率或低功率的高效率电动机。

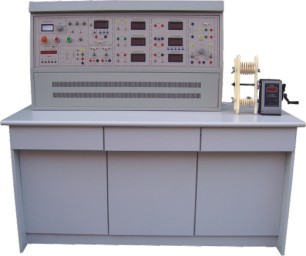

教学设备网推荐使用中人教仪厂专门为电机专业研发设计的：ZRDJZP-02型 电机装配技能实训装置
一、装置特点
1、实训装置采用�？榛姆绞剑屑寄苎盗�
2、该实训装置配备相应的电机装配工具及仪器
3、控制屏采用实中台结构，将测量仪器固定于控制屏上
4、本装置具有良好的自身�；ぬ逑�，为实现开放性实训室提供了优良的实训设备
5、具有漏电压、漏电流�；ぷ爸�、仪器超量称�；ぷ爸�，安全符合国家标准
二、技术性能
1、输入电压：三相四线（或三相五线）～380V±10% 50Hz
2、工作环境：环境温度范围为-10～＋40℃ 相对温度＜85%（25℃）
3、装置容量：＜3KVA
4、重 量：100kg
5、外形尺寸：1300mm×750mm×1250mm
四、实训项目
（一）异步电机的装配
1．异步电机绕组的嵌线和接线
①同心式绕组嵌线
②链式绕组嵌线
③交叉式绕组嵌线
④短矩双层叠绕组嵌线
⑤双层波绕组嵌线
⑥双层同心绕组嵌线
2．绝缘浸渍处理
3．异步电机的定子装配
4．异步电机的转子装配
5．异步电机的总装配
6．机组轴线的校调
7．电机的机械检查
8．绕组的检查
①绕组外观和几何尺寸的检查
②直流电阻的检测
③三相绕组电流平衡试验
④耐电压试验
（二）凸极同步电机的装配
1．凸极同步电机定子装配
2．同步电机定子绕组嵌线
3．凸极同步电机转子装配
4．凸极同步电机转子绕组嵌线
5．凸极同步电机的总装配
6．同步电机的机械检查
7．绕组的检查
①绕组外观和几何尺寸的检查
②三相绕组电流平衡试验
③耐电压试验
（三）直流电机装配
1．直流电机定子装配
2．直流电机定子绕组嵌线
3．直流电机的电枢装配
4．直流电机的电枢绕组嵌线
5．直流电机的总装配
6．直流电机的机械检查
7．绕组的检查
①绕组外观和几何尺寸的检查
②三相绕组电流平衡试验
③耐电压试验
五、用户自配仪器设备
1．交流耐电压测试仪、短路测试仪
2．烘箱、浸漆槽
三、装置配备
1、电源控制屏
控制屏为铁质双层亚光密纹喷塑结构，铝质面板
2、实训桌
实训桌为铁制结构，桌面配备一块防静电绝缘橡胶垫，�；げ僮魈ā�
3、ZP02主控功能板配备资源
（1）三相四线电源输入，经漏电�；て骱妥芸兀山哟テ魍ü�、停按钮进行操作，并设有急�？刂瓢磁�。
（2）控制屏面板上设有指针式交流电压表三只，用于监测三相输入电源每两相之间的线电压。
（3）定时器兼报警记录仪（服务管理器），平时作为时钟使用，具有设定时间、定时报警、切断电源等功能；还可以自动记录由于接线或操作错误所造成的漏电告警、仪表超量程告警总次数，为学生技能实训的考核提供一个统一的评定标准。
（4）三相可调交流电源，通过1.5KVA三相同轴自耦调压器进行调压，输出0～450V/2A。
（5）直流电源部分：0～30V/2A可调直流稳压电源，继电器自动换档，多圈电位器连续调节，具有软载止自动短路�；すδ�。
（6）提供直流数字电压表一只：测量范围0～300V，分2V、20V、300V三档，直键开关切换，三位半显示，输入阻抗为10MΩ，精度为0.5级，具有超量程报警、指示等功能。
（7）直流数字毫安表一只：测量范围0～2000mA，分20mA、200mA、2000mA三档，直键开关切换，三位半数显，精度0.5级，具有超量程报警、指示等功能。
（8）提供真有效值交流数字电压表一只，测量范围0～500V，量程自动判断、自动切换，精度0.5级，三位半数显。
（9）提供真有效值交流数字电流表三只，测量范围0～5A，量程自动判断、自动切换，精度0.5级，三位半数显，具有超量程告警、指示及切断总电源功能。
（10）螺口灯座及双刀双掷开关各一只
4、仪器仪表
（1）500V等级兆欧表一只，用于测试电机绕组绝缘电阻
（2）890B+数字万用表，三位半显示
（3）钳形电流表一只
5、电机及拆装工具等
（1）拆、装等金工工具一套：拉马、活动扳手、橡皮锤、划线板、压线板、弯头剪刀、螺丝刀、錾子、尖嘴钳、刮刀、塞尺、锉刀、烙铁等。
（2）手摇电子计数绕线机一台：数显范围0～9999匝数，计数精确、计数方便
（3）绕线装置一套：电机绕线模、绕线轴、绕线架、压线架等
（4）未浸漆的三相鼠笼异步电动机：额定功率180W，电压380V（Y接法），转速1400r/min。
（5）未浸漆的他励直流电动机：额定功率100W，电压220V，转速1500r/min。
（6）未浸漆的同步电机：额定功率120W，电压380V（Y接法），电流0.35A，转速1500r/min。
如对本产品/文章：电动机有任何疑问请随时联系我们，我们将尽力为您提供最全的实训室建设方案和最优质的服务
本文关键词：电动机
【电动机】是上海中人原创，如果您在了解产品的过程中受到启发，想要咨询相关设备的问题，我们将派专员为您解决疑问，或者您在阅读【电动机】中有想不通的问题，也可以咨询我们，我们将为您提供快速解决【电动机】问题的方案
