电流表只能串联？电压表只能并联？
在电路系统中，电流表和电压表是最常见的元件，一般人都知道电流表的接法是串联在火线上的，而电压表是并联在电路中的，要是还不知道的现在可以记一下，电流表是只能串联在电路中的，电压表是只能并联在电路中的。
作为电工我觉得只要知道电流表的内部电阻非常小，小到什么地步呢，比导线还要小，而电压表的内部电阻和电流表的相反，电阻非常大，大到什么地步呢，比线路中的任何用电设备都要大。只要有电流表在，整条线路中电阻它是最小的，只要有电压表在，整条线路中它的电阻是最大的，除非你是要考试的或做研究的，要不然知道这些就可以了。
我们先看电流表，上图中一个是串联接，一个是并联接，我们以前说过串联电路的电流处处相等的，电压等于各部分电路两端的电压之和，并联电路各支路电流之和等于总电流，电压处处相等，所以串联只有分压作用，并联有分流作用。如果电流表采用图中的并联接法，因为并联有分流作用，而电流表的内部电阻又非常小，比导线还小，那里的电阻小，电流就往那边流，所以大部分电流只能往电流表方向流，从而造成风扇因为无法获得足够的电流不能运转。上面不仅只是风扇而已，可以是一切用电设备，为了好理解我把它假设为风扇。
我们再来看电压表的，如果电压表采用上图中的串联接法，串联电路中的电压等于各部分电路两端的电压之和，因为电压表内部的电阻非常大，电流因为电压表的电阻太大而无法流过电压表，当然它并非说完全没有电流从电压表流过，只是非常的小，从而造成后面的用电设备无法正常使用。所以要是在电压表使用串联接法就相当于把线路剪断了。而采用并联接的话只有很一小部分电流往电压表流去，大部份电往风扇方向流去，对线路中的用电设备就没有任何影响。

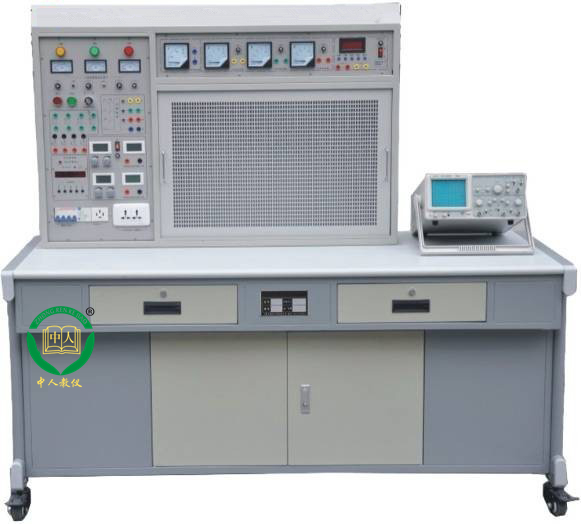

教学设备网推荐使用中人教仪厂研发设计的电工实训设备：ZRWKD-860A电工技能及创新设计实训装置
一、实训内容
1．低压验电笔的使用
2．灭火器的操作方法（教师演示）
3．口对口人工呼吸法和胸外心脏压挤法急救的掌握
4．常用工具的使用与识别
5．常用导线的连接和绝缘的恢复
6．电烙铁的拆装与焊接技能训练
7．电工识图训练
8．电工布线工艺
9．日光灯电路的安装接线
10．单相电度表直接接线电路安装
11．单相电度表经电流互感器的接线电路安装
12．配电板安装
13．室内配线
14．室内照明电路安装
15．万用表转换开关的使用和读数
16．交流电压的测量
17．直流电压、直流电流的测量
18．电流表、电压表的安装
19．电阻的测量
20．兆欧表、钳形电流表接地电阻测定仪的使用
21．单相功率、功率因数的测量
22．三相四线有功电度表的安装接线
23．三相四线有功电度表经电流互感器的安装与接线
24．常用开关继电器拆装
25．交流接触器的拆卸与组装
26．常用启动器的结构观察与检测
27．小型变压器的制作
28．小型变压器故障检查与排除
29．三相鼠笼式电动机的拆装与测试
30．三相鼠笼式异步电动机运行巡视
31．三相鼠笼式异步电动机的定期检修
32．三相鼠笼式电动机故障分析
33．定子绕组局部故障的排除
34．单相电容式电动机绕组的拆装
35．单相电容式电动机故障与排除
36．手动正转控制线路的安装与检修训练
37．接触器点动正转控制
38．具有自锁的正转控制
39．具有过载�；さ恼刂�
40．接触器联锁的正反转控制
41．按钮联锁的正反转控制线路
42．按钮、接触器复合联锁的控制线路
43．按触器控制Y-△降压控制
44．X62-W型铣床主轴与进给电机的联锁控制
45．时间继电器控制Y-△降压起动控制
46．C620-1型车床控制线路的模拟安装
47．直流电动机的拆装训练（教师演示）
48．直流电动机的检修训练（教师演示）
二、设备构成
1、网孔型维修电工技能操作台,电工技能及创新设计实训装置实训屏外壳：铁质双层亚光密纹喷塑结构，铝质面板。
2、电源及参数：
2.1、输入电源：三相四线电源，输入时红、黄、绿三只指示灯亮。
2.2、电源输出：总电源开关开启后，打开电源开关锁，按下启动按钮，三相四线电源输出，三只450V电压表指示工作线电压。
2.3、恒流稳压双用电源：两路独立。每路输出电压0-30V，输出电流4mA-1500mA，内置式继电器自动换档，多圈电位器连续调节，使用方便，电流电压输出有0.5级数字表指示。电压稳定度＜10-2，负载稳定度＜10-2，纹波电压＜5mV。
3、安全保护：设有电压型漏电保护器和电流型漏电�；て�，并有单片机自动全程监控装置过载或短路，自动切断总电源，故障排除按下复位按钮方可再次启动电源，确保设备和操作者安全。
4、网孔型维修电工技能操作台,电工技能及创新设计实训装置实验管理器：平时作为时钟使用，具有设定密码，实训考核时间、定时报警、切断电源等功能；此外，还能自动记录由于接线或操作错误所造成的告警次数，为操作者实训、考核提供一个统一的标准。
5、智能功率、功率因数表
由24位专用DSP、16位高精度AD转换器和高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路，同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A，能自动判别负载性质（感性显示“L”，容性显示“C”，纯电阻不显示），并可存储15组测量数据，供随时查阅。
6、指针式测量电表：交流450V 1只，交流5A 3只，精度1.0级。
7、整流二极管：提供四只IN5408二极管，用于整流或能耗制动。
8、大功率电阻：三只75Ω/75W电阻用于电动机降压启动，一只10Ω/25W电阻用于异步电动机的能耗制动。
9、单、三相插座：为外部仪器提供工作电源。
三、技术参数
1、工作电源：三相四线（或三相五线）～380V±5% 50Hz
2、温度：-10℃～40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.0KVA
4、重量：200Kg
