新型板式塔都有哪些种类？
一、开发需求
1、为了满足上述要求，近30年来，在塔板结构方面进行了大量研究，从而认识到雾沫夹带通常是限制气体通过能力的主要因素；
2、在泡罩塔、筛板塔和浮阀塔中，气体垂直向上流动，雾沫夹带量较大，针对这种缺点，并为适应各种特殊要求，开发了多种新型塔板，主要是有以下几类。
二、新型塔板种类
1、舌形塔板
塔板上设有倾斜的舌孔，使喷出气流的方向接近水平，因而雾沫夹带大为减少，同时气流对液流有推进作用，因此气液流通过能力均较高；但由于塔板上液层太薄，板效率显著降低。
2、斜孔塔板
由中国开发，它的结构特点是使舌孔的开口方向与液流垂直，相邻两排的开孔方向相反，这样既允许较大气速且液层不会过薄，保证高效率。
3、网孔塔板
由冲有倾斜开孔的薄板组成，板上还装有几块拦截液流的碎流板，以阻止液体被连续加速，这是一种气液通过能力大，而板效率无明显降低的新塔板。
4、林德筛板
专为真空精馏设计的高效率低压力降塔板，结构特点是在整个筛板上设置一定数量的导向筛孔，在塔板入口处设置斜台，林德筛板利用部分气体的动量推动液体流动，以抵消液体流经塔板因受到流动阻力而形成的水力坡度，均匀降低液层，减少气液两相在空间上的反向流动和不均匀分布，因此既降低塔板压力降，又提高塔板效率，斜台的作用是避免低气速下在塔板入口处发生漏液现象。
5、多降液管塔板
特别适用于大液体负荷操作，每块塔板上设有多根平行的降液管（一般其间隔约0.5m），相邻两塔板的降液管成90°交错，降液管下端悬空在下面塔板的鼓泡区上方，液流从管底的缝隙下落，靠管内积液的液封作用，阻止气体窜入管中，一般因积液层浅，可以采用较小的板间距，这样能抵偿它板效率稍低的缺点。
6、旋流塔板
这种气体通过能力大、板间距小的新型塔板，也是中国开发的。当气流通过类似于风车叶片式的塔板时，发生旋转运动，并将降液管流下的液体喷散，使气液较好地接触。因为离心力的作用，雾沫夹带大为减小，故可采用较高气速；但因气液接触时间短，板效率较低。
传统的板式塔结构是怎么样子的
塔板是板式塔中气液两相接触传质的部位，决定塔的操作性能，通常主要由以下三部分组成：
1、气体通道：
为保证气液两相充分接触，塔板上均匀地开有一定数量的通道供气体自下而上穿过板上的液层，气体通道的形式很多，它对塔板性能有决定性影响，也是区别塔板类型的主要标志，筛板塔塔板的气体通道最简单，只是在塔板上均匀地开设许多小孔（通称筛孔），气体穿过筛孔上升并分散到液层中，泡罩塔塔板的气体通道最复杂，它是在塔板上开有若干较大的圆孔，孔上接有升气管，升气管上覆盖分散气体的泡罩，浮阀塔塔板则直接在圆孔上盖以可浮动的阀片，根据气体的流量，阀片自行调节开度。
2、溢流堰：
为保证气液两相在塔板上形成足够的相际传质表面，塔板上须保持一定深度的液层，为此，在塔板的出口端设置溢流堰，塔板上液层高度在很大程度上由堰高决定，对于大型塔板，为保证液流均布，还在塔板的进口端设置进口堰。
3、降液管：
液体自上层塔板流至下层塔板的通道，也是气（汽）体与液体分离的部位，为此，降液管中必须有足够的空间，让液体有所需的停留时间。此外，还有一类无溢流塔板，塔板上不设降液管，仅是块均匀开设筛孔或缝隙的圆形筛板，操作时，板上液体随机地经某些筛孔流下，而气体则穿过另一些筛孔上升。无溢流塔板虽然结构简单，造价低廉，板面利用率高，但操作弹性太小，板效率较低，故应用不广。

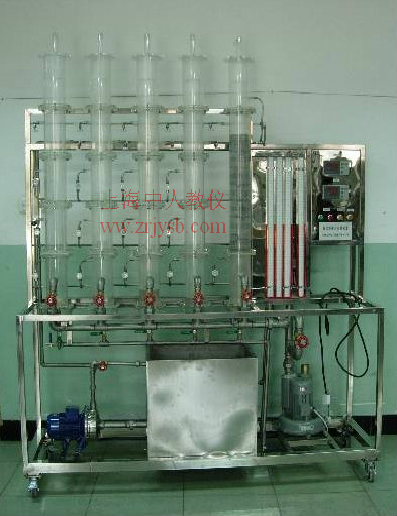

研究板式塔，教学设备网推荐使用中人教仪厂的ZRBST-B 板式塔演示实验装置
实验设备的性能：
1.可以同时了解筛板，浮阀，泡罩及舌形塔板等四种塔板的气--液流动情况。并观察几种不正常的操作现象。
2.可以测定干板及不同空气流量下各板的压降。
