光机电一体化综合实训装置
栏目分类：产品总目录 发布日期：2021-09-03 浏览次数：次
光机电一体化综合实训装置,光机电一体化实训平台能在最少的课时内高质量的完成内容多、理论结合实际结合性强、技术涉及面广的机电一体化教学课程。中人教仪厂联系电话：13122891392
联系方式见右侧悬浮框
中人教仪厂专业为客户提供【光机电一体化综合实训装置,光机电一体化实训平台】的实训室建设方案，对【光机电一体化综合实训装置,光机电一体化实训平台】施行三包售后服务，如果您对我们的【光机电一体化综合实训装置,光机电一体化实训平台】有不了解的地方，请咨询我们客服或来电咨询，我们将竭诚为您服务。
一、概述
为了尽快的适应各个领域的发展，能在最少的课时内高质量的完成内容多、理论结合实际结合性强、技术涉及面广的教学课程。符合各院校的教学实验需求。培养出大量的能熟练掌握及开发运用、变频器、触摸屏、检测、气动执行控制、机械设计装配调试等技术的技术工人、技术员、工程师、输送到各条战线。我公司经过精心设计推出：光机电一体化实训设备。以下简称：高速分拣系统（或）。它实现了生产线的传感检测、传输处理、智能控制、与执行驱动。它涉及到机械技术、微电子技术、电工电子技术、传感测试技术、接口技术、信息变换技术、网络通信技术等机电一体化专业的基础专业知识和基本机电技能要求。
二、装置结构

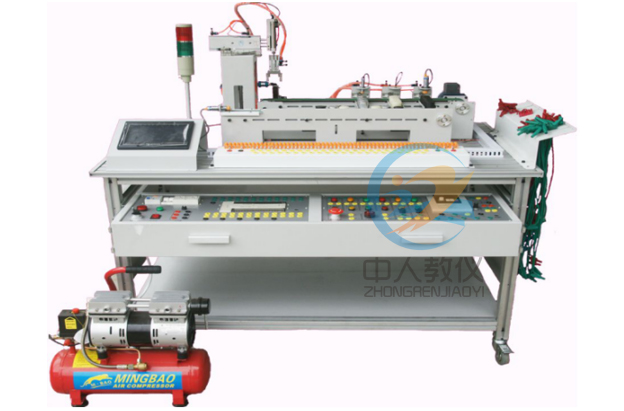

本系统在铝合金导轨式实训台上安装有送料、机械手搬运、材料分拣的三个基本工作机构单元，构成一个典型的自动生产线的机械平台。系统机构采用了气缸驱动、变频器调速驱动、直流电机驱动。系统的控制方式采用了PLC及触摸屏控制等技术。采用�？樽楹鲜降慕峁梗鞴ぷ鞯ピ窍喽远懒⒌哪？�，并采用了标准结构和抽屉式模块，具有较强的互换性。三、特点
A、高速分拣系统机械手机构具有硬件保护功能我公司推出的光机电一体化高速分拣实训系统机械手机构具有硬件�；さ缏贰；凳值亩鞅匦氚凑找欢ǖ穆呒绦蚪�。当学生程序错误或控制失灵时，就会造成机械故障，及损坏机械结构。为此，本系统独创设计了机械手机构硬件�；さ缏贰Ｋ梢远曰凳值奈恢眯藕偶癙LC的输出信号进行判断，符合逻辑功能的动作信号则机械手响应动作信号，反之则不动作，从而实现机械配合上的保护。有效的防止事故的发生。从而让学生可以放心编写程序，让老师的教学减少压力。同时增强了整个系统的可靠性。
B、高速分拣系统配备有多种类传感器
我公司推出的光机电一体化高速分拣实训系统，配备了多种类型的工业常用传感器，提升了设备机构工作状况的信号数据采集能力，便于学生的编程与整个机构运行的可靠。能让学生更多的了解掌握各种传感器的原理及在实际工作中的运用，用不同的传感器实现相同或者不同的功能。同时，可以通过设备提供更多的技术考核内容（不同的传感器组合在一起就能给学生不同的考核题目），也能准确反映学生的知识的掌握程度。
C、高速分拣系统追求的目标：高速与稳定
作为一个自动控制系统追求目标是高速与稳定。否则，将失去任何意义。
通过精心的设计，高精密的生产工艺及反复的改进提升。我公司推出的光机电一体化高速分拣实训系统，可以实现每日34000次的送料、机械手搬运、分拣物料过程的不间断、无人值守自动工作。这是所有目前其他产品所无法匹敌的。
我们的稳定性指标要求认为：每分钟24次不等于每小时1440次，每小时1440次不等于每日34560次。
D、高速分拣系统采用电源容错�；さ缏�
设计了电源容错�；さ缏�，有效防止电源反接。即使学生操作时电源正负极反接，也不会损坏电气元件。让学生能够更大胆的进行实际的操作练习，让老师教学更轻松，同时减少了教学事故发生率，同时减少设备的维护。
综上所述，本系统为学生提供了一个典型的、可进行综合训练的工程环境，为学生构建了一个可充分发挥学生潜能和创造力的实践平台。在此平台上可实现知识的实际应用、技能的综合训练和实践动手能力的客观考核。
技术参数
1、外形尺寸：1240（长）× 720（宽）× 1300（高） mm （抽屉不伸出）2、包装尺寸：1340（长）× 820（宽）× 1300（高） mm ( 卸除万向轮 )
3、净重量 / 毛重：112 Kg / 162 Kg
4、最高分拣速度：24次 / 分钟
5、连续自动分拣运行时间：24小时连续分拣次数：34000次/日
6、额定工作电源： AC：220V 50 Hz 总功率：1.2 Kw
7、额定工作气压：0.3-0.4 MPa ( 带气压传感器 )
8、工作环境：温度-10℃～35℃相对湿度≤85%(25℃)
9、PLC控制器型号：三菱PLC：FX2N–48MR控制器（附编程数据线和编程软件）
10、标配变频器：松下VF100 功率：0.4Kw （可根据客户要求选用其它变频器）
11、触摸屏：威纶7” TK6070ih
12、三相减速电动机：80YS25GY22 额定电压：3×220V 功率：25W 减速比：1：15
13、静音空压机：MB-550W- 9 额定电压：220V 功率：550W 排气量：110L/min 压力：0.75MPa
14、标配传感器：电容式接近开关、电感式接近开关、光纤传感器(放大器)、磁性开关、漫反射光电传感器
15、选配传感器：气压传感器开关、霍尔传感器开关、旋转编码器、微动行程开关、对射型光电传感器
16、选配功能：配备机械手机构硬件�；さ缏�，防止程序控制错误，造成机械损坏。
热门实训室：教育装备
如对本产品/文章：光机电一体化综合实训装置,光机电一体化实训平台有任何疑问请随时联系我们，我们将尽力为您提供最全的实训室建设方案和最优质的服务
本文分享链接：http://www.51b6.cn/cpzh/3703.html
常见问题：
问题①：你们公司都有什么资质？
答：我们中人公司是国家注册的生产商，具有专利证书、软件著作权等生产型企业应当具备的资质，并且我们生产的【光机电一体化综合实训装置,光机电一体化实训平台】都是100%测试才允许出厂的。
问题②：如果我们单位购买【光机电一体化综合实训装置,光机电一体化实训平台】是否包含安装调试培训服务？
答：我们所有设备如果没有注明“不含安装/调试/培训”等字样（举例：【光机电一体化综合实训装置,光机电一体化实训平台】不含安装调试培训，含运费。），都是可以包安装调试培训的。
问题③：你们能提供【光机电一体化综合实训装置,光机电一体化实训平台】的整体实训室的建设方案吗？
答：如果您对我们的【光机电一体化综合实训装置,光机电一体化实训平台】有意向，可以来电咨询或者咨询企业QQ：2198972893。让我们客服为您量身定做一个方案或者提供我们现有的方案。同时需要您留下贵单位的全称，方便我们做报告。
