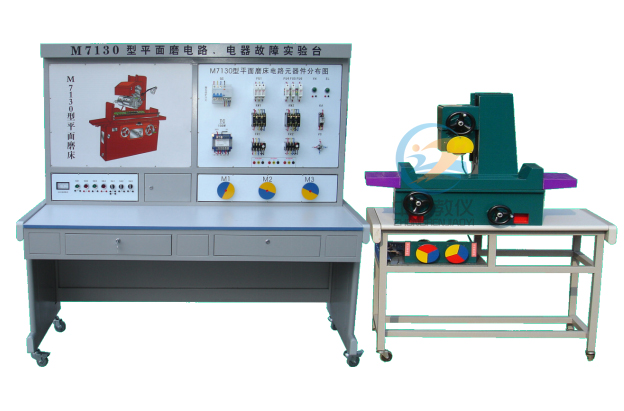

ZRJC-M7130平面磨床电气控制实训装置
一、概述
平面磨床电路实验台外形为落地单体式结构，采用左右空间布局。右面机床电器及电路图，左面是彩色z3050型摇臂才、钻床外形图、相应动作指示灯、启停按钮和线路原理图�；懿捎锰仕阊枪饷芪婆缢芙峁�。以机床电器实训考核的实际情况而设计的新一代集培训学习、理论验证、实操能力、考核鉴定于一体的多功能设备。该套设备适用于各劳动技校、大中专、职校、培训中心的电工、电拖专业教学实验实训。在每种装置中都装有漏电保护开关，电器元件全部采用实际的机床工业电器，使学生更加容易理解、分析电路结构和原理。实验装置上设有故障开关，人为故障点控制。每种实验考核装置电路跟据实际情况设置8～30个不等常规故障，所有故障都是模拟实际机床工作时的故障，具有一定代表性，比较隐蔽，但操作简单，方便老师及各位教官培训考核。
二、设备特点
采用台式结构，操作面宽敞，可两人（或多人）一组实验。电气控制线路的元器件都装在面板表面上，操作时可看到电器的动作，直观性强；排除故障只要在面板上进行检测线路即可，方便快捷。
本设备全部采用品牌实际机床工业电器，性能可靠，使用寿命长等特点。
三、技术性能
输入电源：AC380V±10% 50Hz工作环境：温度-5～+40℃ 相对湿度＜85%（25℃）
额定功率：≤1KW
漏电�；ぃ郝┑缍鞯缌�≤30mA，分断时间≤0.1S
外形尺寸：1350×500×1800㎜
四、基本配备
实验桌实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，长方体封闭结构，造型美观大方。
三相电源控制
三相四线电源输入经三相电源总开关后，由接触器通过启动、停止控制按钮操作，控制三相电源输出的接通和断开，再经过熔断器为机床提供三相380V电源。三相电源同时也受急停开关、漏电�；さ缏返目刂啤�
（1）三相电源总开关：容量10A，带漏电保护，漏电动作电流≤30mA，分断时间≤0.1S
（2）漏电�；さ缏罚憾韵呗返穆┑缦窒蠼斜；�，使控制屏内的接触器跳闸，切断机床线路的电源。
设有450V指针式交流电压表1只，通过波段开关切换指示电源输入的三相线电压。
左面板上装有所有主令电气及动作指示灯、机床的所有操作都在这块面板上进行，指示灯可以指示机床的相应动作；并且印有相应的z3050摇臂钻床外形彩图及电气线路原图，可以很直观看出机床外形结构和电气线路原理。
机床控制电器控制面板
面板上装有断路器、熔断器、接触器、变压器等元件，可以直观观察他们的动作情况。
电动机
四台380V、180W的三相鼠笼式异步电动机，分别用作主轴电机、工作台进给电机、冷却泵电动机。
五、可完成的实训项目及主要内容
1、是学生熟悉常用低压电器的结构、原理。2、在电气原理图辅助下，学生可以借助原理分析，通过测量故障点在某一条线路上的位置。
3、提高学生的动手能力和实际操作技能水平。
4、通过对机床故障排除，使学生掌握机床常见故障的排除方法。
六、本装置可设置22点故障，其故障现象如下：
故障G1：接触器KM1能吸合，泵电动机不工作，其他均正常。故障G2：接触器KM2能吸合，砂轮、冷却电动机无响应，其他均正常。
故障G3：接触器KM2能吸合，冷却电动机无响应，其他均正常。
故障G4：控制变压器没电，控制回路失效。
故障G5：控制回路失效，信号灯及照明灯正常，主轴指示灯失效。
故障G6：主轴电机不能自锁。
故障G7：接触器KM4能吸合，砂轮无法下降，其他均正常。
故障G8：接触器KM3能吸合，砂轮无法下降，其他均正常。
故障G9：控制变压器无电源输入，控制电路全部失效，照明和电源指示均无。
故障G10：：电动机控制电路失效，失磁�；ぜ痰缙�、电源指示、照明均正常。
故障G11：液压泵电动机只能点动，不能自锁运行，其他均正常。
故障G12：砂轮和冷却泵控制电路失效，接触器KM2不吸合，其他均正常。
故障G13：冷却泵电机缺相运行。
故障G14：照明灯不亮。
故障G15：主轴指示灯不亮。
故障G16：电源指示灯不亮。
故障G17：砂轮无法上升，接触器KM3不吸合，其他均正常。
故障G18：主轴电机无法启动。
故障G19：砂轮无法下降，接触器KM4不吸合，其他均正常。
故障G20：电磁吸盘无充磁、去磁，失磁�；ぜ痰缙骷捌渌苷！�
故障G21：失磁�；ぜ痰缙鞑还ぷ�，照明、电源指示正常，电动机控制全部失效。
故障G22：无照明，其他均能正常工作。
