机床电气控制实验台

栏目分类：产品总目录发布日期：2020-10-27 浏览次数：次

机床电气控制实验台,机床电路考培装置采用先进的万能网板嵌入式设计及�？榛笛档男滤悸�,咨询热线13122891392

联系方式见右侧悬浮框

中人教仪厂专业为客户提供【机床电气控制实验台,机床电路考培装置】的实训室建设方案，对【机床电气控制实验台,机床电路考培装置】施行三包售后服务，如果您对我们的【机床电气控制实验台,机床电路考培装置】有不了解的地方，请咨询我们客服或来电咨询，我们将竭诚为您服务。

ZRJC-1机床电气控制线路装调与故障检修实训装置

（一）产品概述：

要求机床电气排故考核装置采用先进的万能网板嵌入式设计及�？榛笛档男滤悸�，学员可根据实训项目的具体要求自己动手组合成相应的实训电路，完成各种电路的接线工艺的实训和电路原理的实验展示要求，具备现时职业教育的“在做中学，在学中做”的需要。同时还要求该套装置设计新颖、结构合理、功能齐全、安全可靠、造型美观等特点，扩展升级容易。并采用框架式全钢结构、鸭嘴型全钢面板、铝板蚀刻彩色喷描等先进工艺。

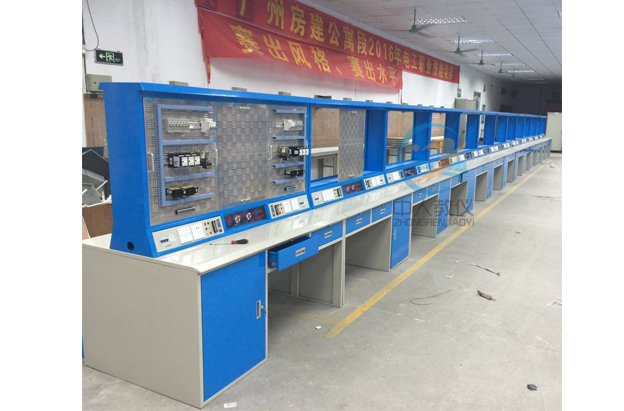

机床电气控制线路装调与故障检修实训装置,机床电气排故考核装置

（二）技术参数：

输入电源：AC380V 50Hz 三相五线
额定电流：20A
额定功率：＜5KW
环境温度：－5～40℃
相对湿度：≤90％（25℃）
安全�；ぃ郝┑绫；ぃǘ鞯缌�≤30mA）过流�；� 熔断器�；�
设备重量：约150KG

（三）产品结构：

（1）桌身部分：
采用框架式全钢结构，内嵌1.5mm厚优质冷轧钢板经大型机械剪折成型, 金属表面经酸洗、磷化等化学防绣处理后，采用环氧树酯高压静电彩色粉沫喷涂，保证钢架不生锈不被腐蚀。所有连接件均采用无缝焊接，焊接后表面平整，无焊接点痕迹，防腐性好，紧密强固，长期负重不变形。桌身为双面四工作位，设有4个抽屉(安装挂锁)，一侧有一个储物柜，以方便放置4块安装了电器的网板，储物柜两侧安装门，每个门只能取其中两块网板。桌身支架及桌身两侧蓝色，抽屉和储物柜门乳白色。要求桌身分两部分：实训部分和电源部分为上部，桌面、抽屉和储物柜为下部，如图1所示。电源从储物柜内进入实训设备。配教师教学设计系统（全室一套）：系统可以导入3DS、STL文件。并支持通过系统对此文件进行重新编辑，支持AC设置、CA设置、TA设置，将“AC设置”和“CA设置”中的动作进行串连，并可以设置每个动作的启停时间，同时还具备全部重置和全部删除功能�？梢酝ü教ㄅ涮譪ontrol将模型动画文件加载到课件上进行三维动画教学，实现课件中完全三维交互。该文件可支持PPT播放。
（2）桌面部分：
采用优质冷轧钢板经大型模具液压成鸭嘴型。造型美观，经久耐用，乳白色。
(3)实验电源部分：
面板采用优质铝化学蚀刻彩色加工处理，面板图文字符采用现代喷描技术处理，使面板标识清晰且经久耐用，乳白色。实验电源部分安装四组实训实验电路，每侧两组，每组设有三相空气漏电开关（32A，漏电动作电流30mA, 动作时间≤0.1S）一个，三相插座（16A）一个，二、三孔单相插座（10A）一个。中间安装四台100ｗ△接电动机，电动机的6根引线引电源面板上的端子排上，并标明电动机首尾标志符号，每侧可通过观察窗口观察两台电动机的运转状态，如图1所示。同时，要求电源面板的固定方式采用活动扣式，以方便维修。
(4)实操实训部分：
每套设备配有4块铝合金万能网板，大小一致，可自由组合各种实操项目，积极地发挥学生自主创新能力，方便教师操作以便培养和提高学生动手能力。万能网板安装实训电器。
第一部分为X62W万能铣床的电气线路部分，在该面板上装有X62W铣床所有的元器件。
第二部分为CA6140车床的电气线路部分，在该面板上装有CA6140车床所有的元器件。
第三部分为T68镗床电路的电气线路部分，在该面板上装有T68镗床电路所有的元器件。
第四部分为Z3040摇臂钻床的电气线路部分，在该面板上装有Z3040摇臂钻床所有的元器件。
万能网板规格尺寸690*512*2.0mm，网孔尺寸38.5*5.5mm，每块网板都要带手柄，网板的后面应安装12mm厚的夹板，如图3所示。
（5）用电安全与触电急救仿真教学软件
软件采用二维与三维结合的虚拟画面，教导学生用电的安全和急救方法，软件内设有单相触电、两相触电、跨步触电、低压触电急救、高压触电急救、人工呼吸救护法、牵手呼吸救护法、胸外心脏按压就护法等原理讲解与教学，单相触电分维修带电断线、维修插座触电、室外触电等原理演示。低压触电和高压触电教学主要为学生讲解演示如何解救处于低压触电或者高压触电时的人，人工呼吸救护法、牵手呼吸救护法、胸外心脏按压就护法采用采用3D虚拟仿真技术展示，经过渲染和润色，使模型看起来与真实部件一般无二，画面逼真。通过实训能够对学生进行实训室安全用电教育，提高学生的安全意识，使学生学会一些自救的方法，让学生在遇到危险时能采取一定的安全措施，�；ぷ约海约笆煜じ髦值缙鹿什脑蚝痛淼缙鹿实氖涤貌僮鞔胧�，减少电气事故的发生。
（6）机床维修拆装与机床电气虚拟仿真软件：软件内容包含安全用电常识、电工工具、电工识图、电工仪表、电工照明电路、电机、变压器、低压电器、电拖、示波器、低频信号源、焊接工艺、SMT技术、电子产品制造过程、故障排除、连线、减速器三维拆装、轴系机构拆装（包括圆柱齿轮轴系、锥齿轮轴系蜗杆轴系等十多个实验）等�？椋？梢愿菅敖妊≡裣嘤Φ难盗纺？榻醒盗�。基本常识与操作：安全用电常识、常用电工工具、常用导线连接和手工焊接工艺。（2）电工识图：介绍常用器件的电气符号、原理图绘制原则、分析方法、接线图绘制原则、相对编号法。（3）电工仪表：介绍万用表、电能表、钳型电流表、兆欧表、直流电桥和配电板等常用电工仪表的外型、结构、面板和使用方法。（4）照明电路安装：分别从器件、电路、原理、接线和排故五个方面介绍了荧光灯和两地控制灯的相关知识。（5）低压电器：主要从外型、结构、原理、组装和检测等五个方面对交流接触器、继电器、常用闸刀开关、低压断路器、熔断器、起动器、主令电器等常用低压电器进行介绍。（6）电机与变压器：主要讲解了三相异步电动机、单相异步电动机、伺服电机、步进电机、直流电机与变压器的外型、结构、装配与维修等知识。（7）电动机控制：按照实际电路的开发流程来讲解常用的电动机控制方式。包括器件、原理、电路、布局、连线、运行、排故等内容。（8）用户手册：指导用户本系统的使用方法。

实验内容

X62W铣床电路：
1、主轴电机正、反转均缺一相，进给电机、冷却泵缺一相，控制变压器及照明变压器没电；
2、主轴电机起动缺相；
3、主轴电机无论正反转均缺一相；
4、主轴电机无论正反转均缺一相；
5、快速进给电磁铁不能动作；
6、照明及控制变压器没电，照光灯不亮，控制回路失效；
7、控制变压器没电，控制回路失效；
8、除冷却泵及主轴冲动外，其余控制均失效；
9、主轴冲动失效；
10、主轴制动失效；
11、主轴启动失效；
12、工作台进给控制及快速进给控制失效；
13、主轴运转不能启动；
14、主轴点轴只有点动，不能自锁；
15、圆工作台的进给控制及快速进给全失效；
16、圆工作台控制开关SA1处于断开位置时，进给控制向前、向下、向后、向上失效，进给冲动也没有；
17、进给不能冲动；
18、工作台向下、向右、向前移动没有；
19、圆工作台控制开关SA1处于接通位置时，圆工作台控制全部失效；
20、两处快速进给全部失效；
CA6140车床：
1、主轴电机缺相，在进KM1触点之前断路；
2、主轴电机缺相，在KMM1触点与FR1之间断路；
3、控制回路失效，在FU1与TC之间断路；
4、刀架快速移动电机缺一相，在FU1与KA2触点之间断路；
5、刀架快速移动电机缺一相，在KA2触点与刀架快移电机之间断路；
6、主轴电机，刀架快移，冷却泵控制失效，变压器TC与FU2之间断路；
7、主轴电机、刀架快移、冷却泵控制失效。热电器FR1与FR2两常闭触点之间断路；
8、主轴电机不能启动，KM1线包到TC间断路；
9、刀架快移、冷却泵间控制均不能控制。按钮SB1与SB2之间连线断开；
10、冷却泵控制失效，启动按钮QS2与KM1�？サ阒淇�；

T68镗床电路
1、所有电机缺相，控制回路失效；
2、主轴电机及工作台电机，无论正反转均缺相，控制回路正常；
3、主轴正转缺相；
4、主轴正、反转均缺一相；
5、进给电机快速移动正转时缺一相；
6、进给电机无论正反转均缺一相；
7、控制回路及照明回路均没电；
8、除照明灯及通电指示外，其它控制全部失效；
9、当操作手柄下SQ4时，SQ3未压下（接通），但控制回路失效，通电指示灯仍亮；
10、主轴正转不能启动，但能点动；
11、主轴电机正转点动与启动均失效；
12、控制回路全部失效；
13、主轴电机反转不能启动、点动；
14、主轴电机反转只能点动；
15、主轴电机不能反转；
16、主轴电机的高低速运行及快速移动电机的快速移动均不可启动；
17、主轴变速与进给变速时手柄拉出SQ2均不能断开，M1仍在运行；
18、主轴电机高低速均不启动；
19、主轴电机的低速不能启动，高速时，无低速的过渡；
20、当手柄扳到进给位置压下SQ4（SQ3接通），快速移动电动机无论正反转均不启动；
21、主轴电机即使打到高速位置也只能低速运行；
22、快速移动电机正转不能启动；
24、快速移动电动机，无论正反转均不能启动；
25、快速移动电动机，反转不能启动；
26、快速移动电动机，正转不能启动；
Z3040摇臂钻床
1、变压器TC无电压输入、所以控制及指示灯均失效
2、立柱松紧电机失电、不能松开与夹紧、其余控制均正常
3、冷却电机失电、冷却电机不能运转
4、摇臂升降控制失效
5、冷却照明正常、其它控制失效
6、摇臂只能上升、不能下降
7、主轴只能下降、不能上升
8、主轴控制失效
9、立柱控制只能松开、不能夹紧
10、立柱控制只能夹紧、不能松开
