可编程控制器实验装置
栏目分类：产品总目录 发布日期：2020-10-27 浏览次数：次
可编程控制器实验装置,plc实训装置对学生理解和掌握可编程控制器的控制原理和操作方法。加快学习PLC的编程方法，咨询热线13122891392
联系方式见右侧悬浮框
中人教仪厂专业为客户提供【可编程控制器实验装置,plc实训装置】的实训室建设方案，对【可编程控制器实验装置,plc实训装置】施行三包售后服务，如果您对我们的【可编程控制器实验装置,plc实训装置】有不了解的地方，请咨询我们客服或来电咨询，我们将竭诚为您服务。

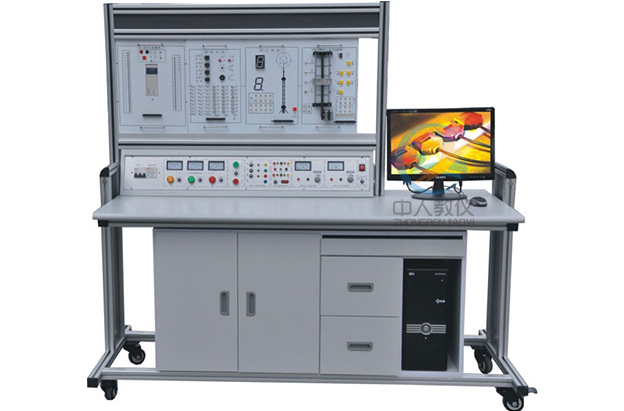

ZRPLC-01控制器实验装置
一、概述
PLC可编程控制器是以微处理机基础发展起来的新型工业控制装置。它以体积小、功能强、可靠性高以及应用安装方便的特点，很快在我国的工业控制中占据了主导地位，并且不断发展。根据这一发展形势，全国各大专院校、各类职业技术学校都将PLC教学纳入教学任务，作为电子、电气以及工业自动化类专业的一门必修棵。PLC可编程实验系统是根据这一教学要求开发的新一代PLC教学产品，可编程控制器实验台采用挂箱式，便于实验项目扩展和用户第二次开发。自产品推出以来，得到了各大院校教学教师和专家的一致好评。全套装置设计合理、功能强大、操作简单方便，对学生理解和掌握可编程控制器的控制原理和操作方法。加快学习PLC的编程方法。都具有极大的帮助。是PLC教学中的理想工具。
二、系统构成
1、PLC可编程控制器实验台（演示屏与控制箱构成）2、PLC可编程控制器实验演示装置
3、PLC可编程控制器操作桌
4、编程应用软件
5、仿真教学软件
6、PLC及转接通讯电缆
7、电脑或手持编程器（用户自备或代购）
三、PLC可编程控制器实验台控制箱技术指标
1、电源1.1电源输入:工作电压220V±5%(50Hz)，输入时指示灯亮。
1.2电源输出：有保险丝和漏电�；た囟侗；すδ�。输出交流220V工作电压有高精度电流表与电压表指示
A组:直流电压+5V/3A输出，有高精度直流电压表指示电压输出，过流自动�；すδ堋�
B组:直流电压24V/2A输出，有高精度直流电压表指示电压输出，过流自动�；すδ�。
C组:低压直流稳压电源，电压+12V/-12V输出，电流2A。
D组:0-30V直流稳压电源，内置式继电器自动换档，多圈电位器连续调压，输出电流2A，具有预设式限流保护功能。
E组:恒流源，提供0-20mA恒流源
F组:单相市电输出，供用户自备仪器使用。
四、PLC可编程控制器主机挂箱功能、特点
◆PLC主机：输入：24点输出16点(可选择)◆型号：三菱FX1N-40MR
◆输出电压：直流24V，电压表指示
◆利用应用软件编程
◆电源输入：交流220V，50Hz
1）功能包括
◆交流电源输入区
◆PLC主机、编程电缆
◆LED发光管、指示灯
◆输出负载指示
◆输入模拟开关（按钮和开关）
◆LED数码管、蜂鸣器
◆直流稳压电源5V1A，24V2A
◆PLC输入、输出端口
2)PLC主机的输入输出端口均已引到面板上。输入可以接模拟输入开关、行程开关或光电开关等。输出可以接面板上的指示灯、数码管和继电器、直流电机和蜂鸣器，还可以与演示装置相连接，可应用实际的工业控制。
3）PLC主机一般采用日本原装的三菱系列主机。如用户要求时也可配备其他型号主机。
4）实验台本身带有24V2A的电源�？梢灾苯佑糜谑涑龈涸鼗蛴胙菔咀爸媒涌诨蛴肫渌杂ψ爸孟嗔�。
5)双口接线法PLC主机与实验挂箱之间的连接即可采用自锁采用自锁紧接插线单线逐点连接，以提高动手动脑能力，加深了解PLC的结构功能，又可通过排线一次性连接，以提高实验连接速度，与单一连接法相比具有绝对优越性。
五、实验桌
铝木结构，采用特制模具制作的优质铝合金做框架，铝合金表面经氧化处理，经久耐用，美观大方，符合现代审美观，桌面为防火、防水、耐磨高密度板，桌子下部配置储存柜及电脑主机柜。六、PLC可编程控制器实验装置
装置上对PLC的输入输出均采用24V电源，5V电源供执行机构中的外围使用，目前每套装置主要由8个挂箱组成。1、PLC01交通信号灯PLC自动控制
2、PLC02艺术彩灯造型的PLC控制
3、PLC03自动售货机
4、PLC04水塔自动供水控制系统
5、PLC05邮件自动分拣
6、PLC06自动洗衣机控制系统模拟
7、PLC07基础实验
七、可完成实验项目
1．与、或、非逻辑功能实验2．定时器、计数器功能实验
3．跳转、分支功能实验
4．移位寄存器实验
5．数据处理功能实验
6．微分、位操作实验
7．交通信号灯PLC自动控制实验
8．艺术彩灯造型的PLC控制实验
9．自动售货机实验
10．水塔自动供水控制系统实验
11．邮件自动分拣实验
12．自动洗衣机控制系统模拟实验
