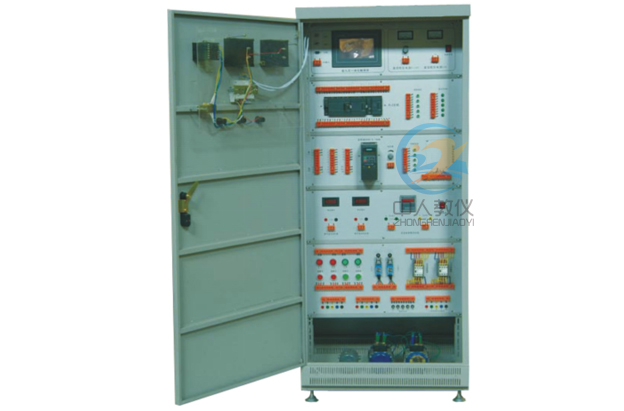

ZRDG-DJ高级维修电工实验装置
一、产品概述：
高级电工实训平台是在中级电工的基础上进行改进，增加了PLC直接控制工业电气实验、再增加了变频器的自动调速实验及触摸屏实验，该装置按标准电气控制柜设计制造规格，采用网孔板结构。突出技能训练，注重针对性、实用性、科学性，经全国多家职业技能训练中心、职校、技校使用证明，该柜体设计合理、实操方便，占地面积少。为延长电器的使用寿命，各电器的接点都与接线端子相连，再让学生在接线端子上接线，连接电机、电器来完成各项控制实验，有效降低材料消耗，延长使用寿命。该套设备适用于各劳动职业技能鉴定部门，同时适应各大、中专、技校、职校初级电工、电拖专业教学与实训考核。
二、产品特点：
1、考核功能：设备装有定时器及误操作报警记录仪，平时作为时钟使用，考核时可设定时间，在规定的时间内要求学生完成实验项目，具有设定实验时间定时报警、提前提醒后切断电源的功能。同时还具有自动记录出由于接线或操作错误所造成漏电及过流、短路告警及电源通断的总次数。为学生实验技能的考核提供一个统一的标准。2、安全性能：装置设有电流型、电压型漏电保护装置保障人身安全，适用学生操作的特殊要求。同时还设有过流或短路�；ぷ爸茫员Ｖど璞傅陌踩�。设备由三相五线制电源输入，电源由接触器通过起、停按钮进行控制，设有三相电压表指示。装有电流型漏电保护器，控制屏若有漏电现象，漏电流值超过一定值，即切断电源，还装有电压型漏电�；て鳎宰艿缭词涑黾笆笛楣讨械慕酉叩热粲新┑缦窒�，即报警并使装置内的接触器跳闸，切断电源确保人身安全�；股栌幸惶坠鞅；ぷ爸�，输出短路或所带负载太大，电流超过设定值，系统即告警并切断总电源确保设备安全。
3、合理结构：设备以标准的配电柜为主柜，利用柜体的双面空间，科学地布置电器及配套实验器材。该柜设计合理，实操方便，一柜多用，所有电器元件接点都已接到接线端子上，学生只需在接线端子上接线实验，延长了电器元件使用寿命、降低了材料损耗。
4、美观外形：装置布局合理，外形美观，面板示意图明确、直观。走线清晰整洁，减少了出故障的环节，提高可靠性。装置采用铁质双层亚光密纹喷塑结构；结构牢固美观。美观大方的产品外形，先进的结构和工艺。使人感觉赏心悦目。
三、技术参数：
1、输入电源：三相四线 380V±10% 50Hz2、工作环境：温度温度：-10℃～+40℃ 相对湿度：≤85%（25℃）
3、装置容量：≤1.5KVA
4、外形尺寸：700×600×1700mm
四、产品组成：
1、实训柜实训柜为铁质亚光密纹喷塑结构：采用冷轧钢板挤压成型，实训柜含有带脚刹的万向移动轮子四个。
2、柜门
（1）装有一只交流电压表、1只交流电流表、电压指示切换开关；控制柜的供电急停按钮和启停开关控制，通过电压指示切换开关可分别指示电网的UUV、UVW、UWU线电压值；装有交流电流表，用来监视负载大小。
（2）安全�；ぬ逑�。
1）电网三相电源经漏电�；て鳌⒔涣鹘哟テ�，再经断路器输出到各实训用电。
2）设有漏电保护装置，动作电流30mA，对实训过程中的漏电能自动断开总电源。
3）设有过流保护装置，输出短路或负载太大，电流超过设定值，系统即切断总电源。
4）断电�；�。
5）装置采用接地保护。
3、内部配置�？椋�
用走线槽把内部空间分隔为不同区域，布局合理，所有电气元件接线端子均已引到专用端子排上，学生从端子排上接线/布线，接近工业产际现场。
（1）交流电源
设有控制变压器一组，原边380V交流电源输入，变压器副边即可输出110V、36V、24V、12V、6.3V的交流电压。
（2）仪器仪表
提供交流电压表，测量范围为0～500V，精度2.5级。
提供交流电流表，测量范围为0～5A，精度2.5级。
4、网孔板（两组）
该网孔板采用优质冷轧钢板加工，双表面亚光密纹喷塑结构，坚固耐用。
5、元器件明细表
| 序号 | 货物名称 | 规格型号 | 数量 | 序号 | 货物名称 | 规格型号 | 数量 |
| 1 | 指针电流表 | 42L6-A 5A | 3 | 20 | 漏电断路器 | DZ47LE-63 | 2 |
| 2 | 指针电压表 | 42L6-V 450V | 1 | 21 | 日光灯管 | 15W | 1 |
| 3 | 电流互感器 | LMZJ1-0.5 30/5A | 3 | 22 | 日光灯座 | 1 | |
| 4 | 漏电断路器 | DZ15LE-40/490 | 1 | 23 | 起辉器 | 30W | 1 |
| 5 | 有功电能表 | DT862-2 | 1 | 24 | 起辉器座 | 1 | |
| 6 | 断路器 | DZ47LE-63 C16 3P | 2 | 25 | 镇流器 | 20W | 1 |
| 7 | 时间继电器 | JS7-4A 380V | 2 | 26 | 卡口灯泡 | 25W .220V | 8 |
| 8 | 中间继电器 | ZJ7-44 380V | 2 | 27 | 卡口灯座 | 8 | |
| 9 | 交流接触器 | CJT-10 380V | 5 | 28 | 插板明装盒 | 86型 | 7 |
| 10 | 热继电器 | JR36-20 3.6A | 3 | 29 | 触摸廷时开关 | 86型 | 2 |
| 11 | 行程开关 | LX19-121 | 3 | 30 | 声光控开关 | 86型 | 1 |
| 12 | 万能转换开关 | LW5D-16YH3/3 | 1 | 31 | 一开插板 | 86型 | 1 |
| 13 | 熔断器座 | RT14-20 | 7 | 32 | 二开插板 | 86型 | 1 |
| 14 | 熔断器 | 3A | 7 | 33 | 2-2-3插板 | 86型 | 2 |
| 15 | 电度表 | DD862-4 | 1 | 34 | 排气扇电机 | 30W | 1 |
| 16 | 指示灯 | PBCY090 380V红 | 5 | 35 | CBB | 1.2UF/250V | 1 |
| 17 | 按钮开关 | PBCY090红 | 5 | 36 | 三相异步电机 | 180W | 2 |
| 18 | 按钮开关 | PBCY090绿 | 6 | 37 | 双速电机 | 180W | 1 |
| 19 | 接线端子 | TD1503 | 1 | 38 | 直流电机 | 180W | 1 |
四、实训内容
1、单相起动停止控制电路2、异步电动机点动控制电路
3、异步电动机两地控制电路
4、异步电动机连锁正反转控制电路
5、双重连锁正反控制电路
6、自动顺序起动控制
7、手动顺序起动控制
8、异步电动机星、三角控制电路
9、异步电动机能耗控制电路
10、异步电动机反接制动控制电路
11、自动往返控制电路
12、正反转点动、起动控制电路
13、带有点动的自动往返控制电路
14、接触器控制星三角形控制台电路
15、异步电动机自锁控制电路
16、异步电动机单向点动、起动控制电路
17、位置开关作自动停止正反转起动控制电路
18、串电阻降压起动控制台电路
19、C620-1型车床控制电路
20、Y3150型滚齿机控制电路
21、电动葫芦电气控制电路
22、电流互感器与电流表配用接线电路
23、一台电流互感器用于单相回路的接线电路
24、二台电流互感器接成不安全星形接线电路
25、三台电流互感器接成星形接线电路
26、二台电流互感器差接接线电路
27、三台电流互感器接成三角形接线电路
28、万能转换开关和电压表测量三相电压接线电路
29、白炽灯控制电路
30、日光灯控制电路
31、触摸开关控制白炽灯电路
32、声控开关控制楼梯白炽灯电路
33、单相电动机控制电路
34、并励直流电动机电枢控制系统
35、单向电度表直接安装电路
36、单向电度表间接安装电路
37、三相四线电度表电路控制系统
38、电压表、电流表安装电路
39、PLC控制的三相异步电动机正反转控制
40、PLC控制的三相异步电动机Y/△启动控制
41、PLC控制的三相异步电动机降压启动控制
42、PLC控制的三相异步电动机能耗制动控制
43、变频器的基本参数设定
44、变频器的基本控制线路安装及组合运行
45、变频器的常用控制线路安装及程序运行
