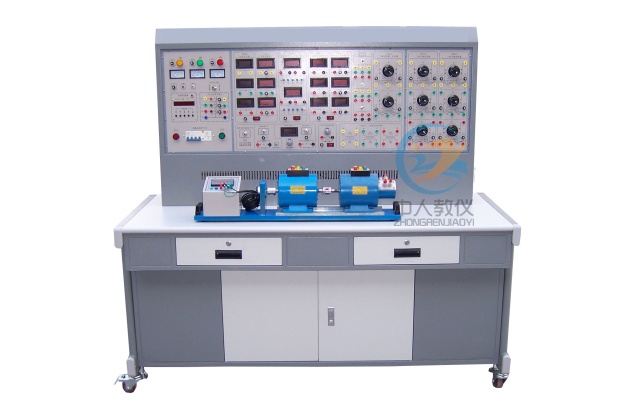

电机学实验台
栏目分类：产品总目录 发布日期：2020-10-13 浏览次数：次
电机学实验台,电机与变压实训装置能满足《电机拖动与调速》《电机及拖动基础实验》《电机学》，咨询热线13122891392
联系方式见右侧悬浮框
中人教仪厂专业为客户提供【电机学实验台,电机与变压实训装置】的实训室建设方案，对【电机学实验台,电机与变压实训装置】施行三包售后服务，如果您对我们的【电机学实验台,电机与变压实训装置】有不了解的地方，请咨询我们客服或来电咨询，我们将竭诚为您服务。
电机与变压器性能实训台能满足《电机拖动与调速》《电机及拖动基础实验》《电机学》《电机与变压器》等课程大纲要求的实验。装置设计新颖、结构合理、外观豪华气魄，适合高等院校、中等专业学校、职业技术学院等新建或扩建实验室，迅速开设实验课提供了理想的实验设备。
一、产品特点
1、综合性强：即能完成“电机拖动”实验又能完成单、三相变压器实验，还可扩展电气控制技术实验。2、整套性强：从仪器仪表、专用电源、电机及其它实验部件到实验连接线均配套齐全。
3、电机导轨采用不锈钢制造，底板采用20mm厚轧钢板，电机运行噪音小，永不变形，保证了设备长期运行。
4、用“校正直流测功机”测原动机输出功率，完全克服了以往“涡流测功机”死区大、误差大的缺点。配套的小型电机经过特殊设计，其特性和参数可模拟中小型电机，学生通过实验可加深对电机理论的理解。
5、设有电压型和电流型漏电�；�，相间、线间过载或短路由单片机全程监控自动�；すδ�。
6、设有定时器兼报警记录仪，适应实验室的开放式教学，便于老师对实验的管理与考核。
二、技术性能
1、输入电源：三相四线380V±10% 50Hz2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃)
3、装置容量：＜1.5KVA
4、重 量：300Kg
5、外形尺寸：1600×750×1300（mm）
三、实验项目：
（一）直流电机实验1、认识实验
2、直流发电机
3、直流并励电动机
4、直流电动机启动：串电阻启动、降压启动
5、直流电动机改变转向的方法
6、直流电动机调速特性实验：改变电枢回路所串电阻、励磁回路所串电阻、降低电枢电压
（二）单相变压器实验
1、单相变压器变比K
2、单相变压器空载实验，测取变压器空载数据IO、PO和UO。
3、单相变压器短路实验，测取变压器短路数据UK、IK和RK。
4、单相变压器负载实验，测取变压器负载数据UZ = f（IZ）。
（三）三相变压器实验
1、三相变压器绕组极性的测定
2、三相变压器联结组别的测定
（四）异步电动机实验
1、三相绕线式异步电动机定子电阻的测试
2、三相异步电动机空载实验：测取空载时电压U0，电流I0、三相功率P0，绘制空载特性曲线
3、三相异步电动机短路实验：测取短路时电压UK，电流IK、功率PK，绘制短路特性曲线
4、三相异步电动机参数的求取
5、三相异步电动机在各种运行状态下的机械特性
（五）三相同步电动机实验
（六）三相线绕式异步电动机实验
（七）电力拖动控制实验项目
|
1．闸刀开关正转控制线路 2．接触器点动正转控制线路 3．具有自锁的正转控制线路 4．具有过找�；さ恼刂葡呗� 5．倒顺开关控制正反转控制线路 6．接触器联锁的正反转控制线路 7．按钮联锁的正反转控制线路 8．按钮接触器复合联锁控制线路 9．自动往返行程控制线路 10．接触器控制串联电阻降压起动线路 11．时间继电器控制串联电阻降压控制线路 12．手动Y/△降压起动 13．接触器控制Y/△降压起动 14．时间继电器控制Y/△降压起动 15．QX3-13型Y/△自动起动控制线路 16．半波整流能耗制动控制线路 17．全波整流能耗制动控制线路 18．C620车床电气控制线路 19．手动降压起动 20．单相运行反接制动控制线路 |
21．电动葫芦电气控制线路 22．C6163车床电气控制线路 23．控制电路联锁控制线路 24．主电路联锁控制线路 25.C6140普通车床电气控制线路 26.C650-2普通车床电气控制线路 27.M7120平面磨床电气控制线路 28.M7130K平面磨床电气控制线路 29.M1432A万能外圆磨床电气控制线路 30.X62W型万能铣床电气控制线路 31.Z3050摇臂钻床电气控制线路 32.Z3040B摇臂钻床电气控制线路 33.Z35摇臂钻床电气控制线路 34.T68卧式镗床电气控制线路 35．双速电机手动变速器控制线路 36．双速电机时间继电器控制强路 37．同步电动机的能耗制动控制线路 38．三相线绕式异步电动机手动控制线路 39.三相线绕式异步电动机自动起动控制线路 |
四、装置的基本配备
（一）实训屏（铁质双导亚光密纹喷塑，铝质面板）1、交流电源：提供三相0～450V可调交流电源，同时可得到单相0～250V可调的交流电源（配有一台三相同轴联动自耦调压器，功率1.5KVA）�？傻鹘涣鞯缭词涑龃ι栌泄鞅；ぷ爸�，当相间、线间过电流或直接短路均能告警并切断电源。配有三只指针式交流电压表，通过切换开关，可指示三相电网电压和三相调压输出电压，并有指示灯指示外部电源输入和工作电源输出。
2、励磁电源：直流220V/0.5A，具有短路�；�
3、电枢电源：直流0-220V/2A连续可调电源一路，具有短路�；�
4、连续可调交流电源：0-240V连续可调，具有短路�；�
5、可调同步励磁电机电源：0-40V/2A连续可调，具有短路�；�
6、定时器兼报警记录仪：具有设定时间、定时报警、切断电源及记录各种告警次数功能。
7、测量仪表
（1）直流数显电流表三只：量程2000mA，0.5级
（2）直流数显电压表三只：量程300V，0.5级
（3）交流数显电流表三只：量程3A，0.5级
（4）交流数显电压表三只：量程500V，0.5级
（5）智能型功率、功率因数表二只：由24位专用DSP、16位高精度AD转换器和高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路，同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A，能自动判别负载性质（感性显示“L”，容性显示“C”，纯电阻不显示），并可存储15组测量数据，供随时查阅。
8、三相转换开关二组，单相转换开关一组
9、三相可调电阻器（三组90Ω×2/1.3A）
10、三相可调电阻器（三组900Ω×2/0.41A）
（二）器材配备
1、单相变压器三只，原边220V/0.35A，副边55V/1.4A
2、直流并（他）励电动机 1台
3、复励直流电动机 1台
4、校正直流测功机 1台
5、三相同步电动机 1台
6、绕线式交流异步电动机 1台
7、三相异步电动机 1台
8、三相双速异步电动机 1台
9、电气控制实验�？� 1套
10、不锈钢电机导轨：光码盘测速系统及数显转速表，不锈钢导轨平整度好、无应力变形、加工精细、同心度与互换性好、电机运行噪音小。
11、灯箱负载
12、安全导线：采用高可靠护套结构手枪插连接法，具有柔软、耐压高、强度大、防硬化、韧性好等优点。
（三）实验桌
实验桌主体为双层铁质亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，造型美观大方。
五、配置表
| 序号 | 名称 | 单位 | 数量 | 备注 |
| 1 | 电源、信号源、仪器控制屏 | 台 | 1 | |
| 2 | 实训考核桌 | 张 | 1 | |
| 3 | 继电控制实验箱 | 块 | 1 | 继电控制实验箱一 |
| 块 | 1 | 继电控制实验箱二 | ||
| 块 | 1 | 继电控制实验箱三 | ||
| 块 | 1 | 继电控制实验箱四 | ||
| 块 | 1 | 继电控制实验箱五 | ||
| 块 | 1 | 继电控制实验箱六 | ||
| 块 | 1 | 继电控制实验箱七 | ||
| 块 | 1 | 继电控制实验箱八 | ||
| 4 | 单相变压器 | 只 | 3 | 原边220V/0.35A，副边55V/1.4A |
| 5 | 直流并（他）励电动机 | 台 | 1 | |
| 6 | 复励直流电动机 | 台 | 1 | |
| 7 | 校正直流测功机 | 台 | 1 | |
| 8 | 三相同步电动机 | 台 | 1 | |
| 9 | 绕线式交流异步电动机 | 台 | 1 | |
| 10 | 三相异步电动机 | 台 | 1 | |
| 11 | 三相双速异步电动机 | 台 | 1 | |
| 12 | 不锈钢电机导轨 | 台 | 1 | |
| 13 | 灯箱负载 | 套 | 1 | |
| 14 | 安全导线 | 根 | 40 | |
| 15 | 实验说明书 | 套 | 1 | 指导学生实训 |
如对本产品/文章：电机学实验台,电机与变压实训装置有任何疑问请随时联系我们，我们将尽力为您提供最全的实训室建设方案和最优质的服务
本文分享链接：http://www.51b6.cn/cpzh/4174.html
常见问题：
问题①：你们公司都有什么资质？
答：我们中人公司是国家注册的生产商，具有专利证书、软件著作权等生产型企业应当具备的资质，并且我们生产的【电机学实验台,电机与变压实训装置】都是100%测试才允许出厂的。
问题②：如果我们单位购买【电机学实验台,电机与变压实训装置】是否包含安装调试培训服务？
答：我们所有设备如果没有注明“不含安装/调试/培训”等字样（举例：【电机学实验台,电机与变压实训装置】不含安装调试培训，含运费。），都是可以包安装调试培训的。
问题③：你们能提供【电机学实验台,电机与变压实训装置】的整体实训室的建设方案吗？
答：如果您对我们的【电机学实验台,电机与变压实训装置】有意向，可以来电咨询或者咨询企业QQ：2198972893。让我们客服为您量身定做一个方案或者提供我们现有的方案。同时需要您留下贵单位的全称，方便我们做报告。
