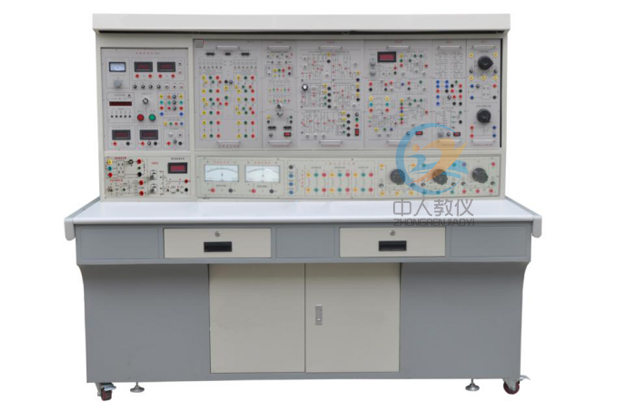

ZRDDZ-2现代电力电子技术实验装置
一、概述
电力电子及电气控制实训台是依据西安交通大学王兆安编著的《电力电子技术》（第五版）、《半导体变流技术》教材实验大纲的要求，吸收国内、外同类产品的优点，充分考虑了实验室的现状和发展趋势，对原"电力电子技术及电机控制实验装置"在外形、功能上进行优化组合，精心研制而成。
二、适用范围
现代电力电子技术实验装置涵盖了各高等院校等所开设的"电力电子技术"、"半导体变流技术"等专业课程所要求的实验项目。三、技术性能
1、输入电源: 三相四线(或三相五线 380V±10％ 50HZ)2、工作环境: 温度-10℃－+40℃ 相对湿度＜85％（25℃） 海拨＜4000m
3、装置容量：＜1000W
4、外形尺寸：1620×700×1600 mm
四、装置的基本装备
1、DX-01电源控制屏（铁质双层亚光密纹喷塑结构，铝质面板）（1） 实验装置采用三相380V交流供电，通过开关切换分别输出三相200V和230V交流电源。
（2）高压直流电源直流电源：输出220V/0.5A，具有输出短路�；�。
�。�3）数字式仪表
�、伲涣魇值缪贡恚嚎赏ü湎路降牟ǘ慰厍谢恢甘救嗟缤淙胂叩缪梗�1.0级；
�、冢嬗行е到涣魇值缪贡硪恢唬翰饬糠段�0～500V，量程自动判断、自动切换，精度0.5级，三位半数显，为交流调速系统提供电压指示。
�、郏嬗行е到涣魇值缌鞅硪恢唬翰饬糠段�0～5A，量程自动判断、自动切换，精度0.5级，三位半数显，具有超量程告警、指示及切断总电源功能，为调速系统提供电流的指示；
④．直流数字电压表一只：测量范围0～300V，三位半数显，输入阻抗为10MΩ，精度0.5级；
⑤．直流数字电流表一只：测量范围0～5A，三位半数显，精度0.5级，具有超量程报警、指示、切断总电源等功能。
（4）带镜面的指针表：直流电压表（测量范围0～±300V，为中零式，精度为1.0级）直流电流表（测量范围0～±2A，为中零式，精度为1.0级）
（5）三相可调电阻（90Ω×2/0.41A一个 、900Ω×2/0.41A两个）
（6）平波电抗器：提供100mH、200mH、700mH电感，在1A下保持线性。
（7）给定：±15V可调电压输出，带数显，指示输出电压。
�。�8）单相调压：提供了一只0～250V/0.5KVA单相交流自耦调压器，为相应的实验提供可调交流电源，并带短路�；�。
（9）三相整流滤波电路：可对单相及三相交流电源进行整流和滤波，具有输出短路�；�。
（10）变压器：提供三相芯式变压器一个（该变压器有2套副边绕组，原、副边绕组的电压为127V/63.6V/31.8V），用于三相桥式、单相桥式有源逆变电路实验。
�。�11）人身安全保护体系 三相隔离变压器一组：三相电源首先通过三相漏电�；て�，然后经钥匙开关、接触器到隔离变压器，使主电路输出与电网隔离（浮地设计），对人身安全起到一定的保护作用。
电压型漏电�；て�1：对隔离变压器前的线路出现的漏电现象进行�；�，使控制屏内的接触器跳闸，切断电源。
实验连接线及插座：强、弱电连接及插座分开，不能混插。强电连接线及插座采用全封闭工艺，使用安全、可靠、防触电。
（12）实验管理器
具有设定实验时间、定时报警、切断电源等功能；还可以自动记录与区分由于接线或操作错误所造成的漏电告警、仪表超量程告警等。
�。�13）控制屏其它设施 控制屏正面大凹槽内，设有两根圆型钢管，可挂置实验部件，凹槽底部设有3芯插座， 挂件的供电由这些插座提供�？刂破亮讲嗌栌械ハ嗳�220V电源插座及三相四极380V电源插座。
2、DX02实验桌
实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板,结构坚固，形状似长方体结构，造形美观大方；设有两个大抽屉，用于放置工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实验桌还设有四个万向轮和四个固定调节机构，便于移动和固定，有利于实验室的布局。
3、DK03-1三相可控整流电路（一）
提供6只5A/1000V的晶闸管，6只5A/1000V的二极管，每只晶闸管均设有RC吸收和保险丝�；ぷ爸�，晶闸管可通过外加触发信号进行触发（留有触发脉冲输入接口），可更好的完成设计性实验。触发信号接口设有扭子开关，可以模拟触发信号的丢失。 三相触发电路由KC04、KC41、KC42、4066等集成电路组成，可通过钮子开关选择双窄脉冲或宽脉冲，同时提供六路触发脉冲功放电路等。
4、DK05晶闸管触发电路（一）
提供单结晶体管触发电路实验、锯齿波同步移相触发电路实验。
5、DK13功率器件驱动与�；さ缏罚ㄒ唬�
主要是为完成新器件特性实验提供电源、驱动电路及PWM波形发生器。
�。�1）电源：为驱动电路提供电源，包括±5V、±15V和+20V直流电源。
�。�2）驱动电路：包括GTO，GTR，MOSFET和IGBT的驱动电路。其中IGBT的驱动电路采用专用芯片EXB841，其它的由运放、门电路及分立元件组成。
�。�3）PWM波形发生器：以SG3525为核心的PWM波形发生器主要是为新器件驱动电路提供PWM驱动波形，可以通过频率调节旋钮进行频率调节；通过占空比电位器来调节PWM波的占空比。频率范围分为2挡，通过钮子开关切换，高频档是为MOSFET和IGBT驱动电路提供PWM波形，频率调节范围4KHz～10KHz；低频档是为GTR和GTO驱动电路提供PWM波形，频率调节范围400Hz～1KHz；占空比可从0%调至100%。
6、DK14单相交直交变频原理
根据普通高等教育"九五"国家级重点教材王兆安，黄俊主编的《电力电子技术》（第四版）的内容进行开发。用于展示交直交变频原理，主要让学生了解SPWM正弦波脉宽调制信号的形成方法，了解IGBT管专用集成驱动芯片的特点及其使用，能完成如下实验项目：
1）SPWM波形成的过程；
2）交直交变频电路在不同负载（电阻，电感）时的工作情况和波形，并研究工作频率对电路工作波形的影响；
3）IGBT管专用集成驱动芯片的工作特性。
7、DK19半桥型开关稳压电源
提供了半桥型开关稳压电源的主电路和控制电路，主电路的电力电子器件为电力MOSFET管；控制电路采用专用PWM控制集成电路SG3525，采用恒频脉宽调制控制方案。可完成"开关电路在开环与闭环下负载特性的测试"以及"电源电压波动对输出的影响"等实验内容。
8、DK07直流斩波实验
根据西安交通大学王兆安教授和黄俊教授主编的《电力电子技术》(第四版)中相关内容而设计。提供组成直流斩波电路所需的元器件和采用专用的PWM控制集成电路SG3525�？赏瓿山滩闹薪笛拐恫ǖ缏罚˙uck Chopper）、升压斩波电路（Boost Chopper）、升降压斩波电路（Boost -Buck Chopper）、Cuk斩波电路、Sepic斩波电路、Zeta斩波电路六种典型实验。
9、DK22单相交流调压/调功电路
根据西安交通大学王兆安教授和黄俊教授主编的《电力电子技术》（第四版）中相关内容而设计，实现单相交流调压和交流调功的实验内容。采用的电力电子器件为双向晶闸管，在交流调压实验中采用由双向触发二极管构成触发控制电路；在交流调功实验中采用由555时基电路组成触发控制电路。
10、DX17实验元器件
提供晶闸管（均设有RC吸收和保险丝保护）、二极管及灯座、RC吸收电路�！�
11、DK05晶闸管触发电路（三）
提供西门子TCA785集成触发电路。
12、DQ10三相鼠笼式异步电动机
13、ACM-1西门子矢量控制变频器MM440的三相异步电机系统
提供西门子矢量控制变频器MM440一只及一个BOP操作板，功率0.37KW。
14、DK17 DC-DC变换�？�，
主回路（采用IGBT构建），控制回路采用基于SG3525集成芯片设计的PWM发生器。
15、实验连接线：
根据不同实验项目的特点，配备两种不同的实验联接线，强电部分采用高可靠护套结构手枪插连接线（不存在任何触电的可能），里面采用无氧铜抽丝而
成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触安全可靠；弱电部分采用弹性铍轻铜裸露结构联接线，两种导线都只能配合相应内孔的插座，这样大大提高了实验的安全及合理性。
五、本装置能开设的实验项目（以上配置）
（一）晶闸管触发电路实验项目1．单结晶体管触发电路
2．KC05单相交流调压触发电路
3．锯齿波同步移相触发电路实验
4．三相集成锯齿波触发电路实验（由KC04/KC09等组成）
5. 西门子TCA785集成触发电路
（二）晶闸管线路实验项目
1．单相半波可控整流电路实验
2．单相桥式半控整流电路实验
3．单相桥式全控整流及有源逆变电路实验
4．三相半波可控整流电路实验
5．三相桥式半控整流电路实验
6．三相半波有源逆变电路实验
7．三相桥式全控整流及有源逆变电路实验
8．单相交流调压电路实验
9．单相交流调功电路实验
10．三相交流调压电路实验
（三）新器件特性及驱动�；な笛橄钅�
1．单向晶闸管（SCR）特性实验
2．双向晶闸管（BCR）特性实验
3．功率场效应管（MOSFET）特性实验
4．功率晶体管（GTR）特性实验
5．门极可关断晶闸管（GT0）特性实验
6．绝缘双极性晶体管（IGBT）特性实验
7．功率场效应管（MOSFET）驱动与保护电路实验
8．功率晶体管（GTR）驱动与�；さ缏肥笛�
9．门极可关断晶闸管（GT0）驱动与保护电路实验
10．绝缘双极性晶体管（IGBT）驱动与�；さ缏肥笛�
（四）典型新器件线路实验
1．单相正弦波脉宽调制（SPWM）逆变电路实验
2．半桥型开关稳压电源的性能研究
3．直流斩波电路的性能研究
（降压斩波电路BUCK、升压斩波电路BOOST、升降压斩波的电路BUCK-BOOST、Cuｋ斩波电路、Sepic斩波电路、Zeta斩波电路）
4. DC/DC 变换电路
（五）三相异步电机变频调速系统
1. MM440变频器的面板认识
2. MM440变频器面板基本操作控制
3. MM440变频器控制端口开关操作运行
4. MM440变频器的模拟信号操作控制
5. MM440变频器数字量控制三段固定频率运行
6. MM440变频器数字量控制七段固定频率运行
六、实验测量仪表组件、电机及挂箱明细表：
| 序号 | 编号 | 名 称 | 数量 | 备注 |
| 1 | DX01 | 电源控制屏 | 1套 | |
| 2 | DX02 | 实验桌 | 1张 | |
| 3 | DK03-1 | 三相可控整流电路（一） | 1件 | |
| 4 | DK05 | 晶闸管触发电路（一） | 1件 | |
| 5 | DK05-2 | 晶闸管触发电路（三） | 1件 | |
| 6 | DK13 | 功率器件驱动与�；さ缏� | 1件 | |
| 7 | DK14 | 单相交直交变频原理 | 1件 | |
| 8 | DK19 | 半桥型开关稳压电源 | 1件 | |
| 9 | DK07 | 直流斩波实验（六种典型线路） | 1件 | |
| 10 | DK22 | 单相交流调压/调功电路 | 1件 | |
| 11 | DX17 | 实验元器件 | 1件 | |
| 12 | DK17 | DC-DC 变换�？� | 1件 | |
| 13 | ACM-1 | 西门子矢量控制变频器MM440组件 | 1件 | |
| 14 | DQ10 | 三相鼠笼式异步电动机 | 1套 | |
| 15 | 07 | 高可靠护套结构手枪插实验连接线及配件 | 1套 |
