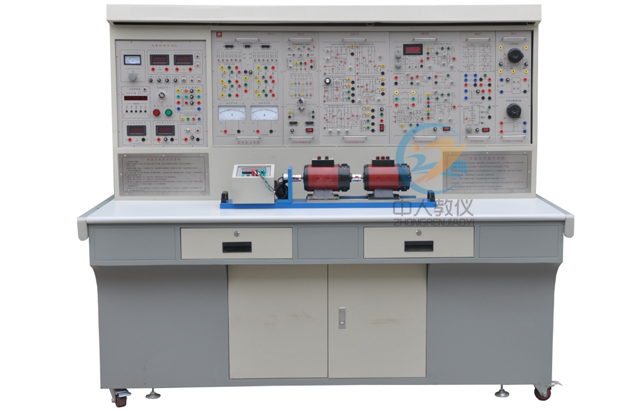

ZRDDZ-4电力电子及自动控制技术实验装置
一、概述
电力电子电力拖动综合实训台依据高等院校最新统编教材《电力电子技术》(第五版)(西安交通大学王兆安编著)、《电力拖动自动控制系统》（第三版）(上海大学陈伯时编著)等实验大纲的要求，吸收国内、外同类产品的优点，充分考虑了实验室的现状和发展趋势，精心研制而成。在同类产品中结构合理、功能完善、可靠性好、性价比高。
二、特点
1、综合性强 本装置综合了目前国内各类学校电力电子、半导体变流、交直流调速、交流变频、电机控制、控制理论等实验项目。2、适应性强 能满足各类学校相应课程的实验教学，深度和广度可根据需要作灵活调整，普及与提高可根据教学的进程作有机的结合，装置采用积木式结构，更换便捷，如需要扩展功能或开发新实验，只需添加部件即可，永不淘汰。
3、整套性强 从专用电源、电机及其它实验部件到实验连接专用导线配套齐全，配套部件的性能、规格等均密切结合实验的需要进行配套。
4、直观性强 各实验挂件采用分隔结构形式，组件面板示意、图线分明，各挂件任务明确，操作、维护方便。
5、科学性强 装置占地面积少，节约实验用房，减少基建投资；配套的小电机均经特殊设计，可模拟中小型电机的特性和参数；小电机耗电省，节约能源，实验噪声小，整齐美观，改善实验环境；实验内容丰富，设计合理，除了加深理论知识外还可结合实际开设设计性实验。
6、开放性强 控制屏供电采用三相隔离变压器隔离，并设有电压型漏电保护装置和电流型漏电�；ぷ爸�，确保操作者的安全；各电源输出均有监示及短路�；さ裙δ�，各测量仪表均有可靠的�；すδ�，使用安全可靠；控制屏还设有定时器兼报警记录仪，为学生实验技能的考核提供一个统一的标准。由于整套装置经过精心设计，加上可靠的元器件质量及可靠的工艺作为保障，产品性能优良，所有这些均为开放性实验室，创造了条件。
7、先进性强 本装置着重从新器件高度来考虑，在保留了晶闸管实验的基础上，加入了新器件的特性、新器件的驱动以及典型的新器件应用的大量现代电力电子技术实验，让学生对新器件有足够的认识和了解，紧跟时代步伐。
三、适用范围
本装置涵盖了各类院校等所开设的“电力电子技术(或称半导体变流技术)”、“直流调速”、“交流调速”、“电机控制”、“电力拖动自动控制系统”及“控制理论”等专业课程所要求的实验实验项目。四、技术性能
1、输入电源: 三相四线(或三相五线 380V±10％ 50HZ)2、工作环境: 温度-10℃－+40℃ 相对湿度＜85％（25℃） 海拨＜4000m
3、装置容量：＜1.5KVA
4、外形尺寸：1870×70×1580 mm 3
五、装置的基本配备
1、DK01电源控制屏（铁质双层亚光密纹喷塑结构，铝质面板）（1）交流电源（均带有过流保护措施）
提供交流电源：三相交流电 380V/5A
三相交流电 220V/3A（隔离输出）
（2）高压直流电源
励磁电源：220V（0.5A），具有输出短路保护。
（3）指针式仪表：
交流电压表一只：可通过其下方的波段开关切换指示三相电网输入线电压，精度1.0级;
(4)数字式仪表
1）真有效值交流数字电压表一只：测量范围0～500V,量程自动判断、自动切换，精度0.5级，三位半数显，为交流调速系统提供电压指示；
2）真有效值交流数字电压表一只：测量范围0～5A，量程自动判断、自动切换，精度0.5级，三位半数显，具有超量程告警、指示等功能，为交流调速系统提供电流指示；
3）直流数字电压表一只：测量范围0～500V，三位半数显，输入阻抗为10MΩ，精度0.5级；
4）直流数字毫安表一只：测量范围为0～5A，三位半数显，精度0.5级。
7）人身安全�；ぬ逑�
三相隔离变压器一组：三相电源首先通过三相漏电�；て�，然后经钥匙开关、接触器到隔离变压器，使输出与电网隔离（浮地设计），对人身安全起到一定的�；ぷ饔�。
电流型漏电保护装置：控制屏若有漏电现象，漏电流超过一定值，即切断电源。
电压型漏电保护装置：控制屏若有漏电现象，漏电压超过一定值，即切断电源。
实验连接线及插座：强、弱电连接线及插座分开，不能混插。强电连接线及插座采用全封闭工艺，使用安全、可靠、防触电。
8）实验管理器
具有设定实验时间、定时报警、切断电源等功能；还可以自动记录与区分由于接线或操作错误所造成的漏电告警、仪表超量程告警等。
9）控制屏其它设施
控制屏正面大凹槽内，设有两根圆钢管，可挂置实验部件，凹槽底部设有3芯插座，挂箱的供电由这些插座提供�？刂破亮奖呱栌械ハ嗳�220V电源插座及三相四极380V电源插座，还设有实验台照明用的40W日光灯一盏。
2、DK02实验桌
实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板,结构坚固，形状似长方体封闭式结构，造形美观大方；设有两个大抽屉、柜门，用于放置工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实验桌还设有四个万向轮和四个固定调节机构，便于移动和固定，有利于实验室的布局。
3、DQ03-1固定电机导轨、测速系统及智能数显转速表（带测速反�。�
4、DQ27三相可调电阻（每组900Ω×2/0.41A）
5、DK03晶闸管主电路
提供12只5A/1000V的晶闸管，，每只晶闸管均设有�；ぷ爸茫д⒐芸赏ü饧有藕沤写シⅲ粲写シ⒙龀迨淙虢涌冢�，可更好的完成设计性实验；设有带镜面精密指针式直流电压表±300V，精度1.0级带镜面直流电流表±2A，精度1.0级各一只和平波电抗器一组。
6、DK04三相晶闸管触发电路
提供三相触发电路、功放电路等，与“DK03”配套使用。
7、DK05 单相晶闸管触发电路实验
提供单结晶体管触发电路、正弦波同步移相触发电路、锯齿波同步移相触发电路、单相交流调压触发电路及西门子TCA785集成触发五种电路。
8、DK06 电机调速控制实验（Ⅰ）
提供以下�？椋焊ǎù裕⒌鹘谄鱅、转速变换（FBS）、调节器II、反号器（AR）、电流变换（FBC）、电压隔离器（TVD）。其中调节器I和调节器II的比例增益由电位器调节。
9、DK06-1电机调速控制电路（II）
提供以下�？椋毫愕缙郊觳猓―PZ）、转矩极性鉴别（DPT）、逻辑控制（DLC）。
10、DK07直流斩波实验
根据西安交通大学王兆安教授和黄俊教授主编的《电力电子技术》(第四版)中相关的直流斩波内容而设计的；提供组成直流斩波电路所需的元器件和采用专用的PWM控制集成电路SG3525。可完成教材中降压斩波电路（Buck Chopper）、升压斩波电路（Boost Chopper）、升降压斩波电路（Boost -Buck Chopper）、Cuk斩波电路、Sepic斩波电路、Zeta斩波电路六种典型实验。
11、DK08给定及实验器件
提供给定（±15V可调电压输出）、压敏电阻（作为过压�；ぴ诓恳蚜扇切谓臃ǎ�、二极管等。
12、DK09新器件特性实验
提供TRICA、SCR、GTO、MOSFET、IGBT、GTR新器件，与DK13配套使用，可完成电力电子新器件的驱动特性实验。
13、DK10可调电阻、电容箱
提供耐压AC63V的可调电容三组，调节范围为0.1～11.37µF，0～999kΩ十进制可调电阻两组；供电流调节器，速度调节器反馈回路使用，可灵活改变调节器的放大倍数及积分时间。
14、DK11单相调压与可调负载
提供了一只0～250V/0.5KVA单相交流自耦调压器，为相应的实验提供可调电源；一个整流滤波电路以及0～90Ω/1.3A（串联）或0～45Ω/2.6A（并联）瓷盘可调电阻，为相应的实验提供一个可调的阻性负载。
15、DK12变压器实验
提供三相芯式变压器一个（该变压器有2套副边绕组，原、副边绕组的电压为127V/63.6V/31.8V），用于异步电机串级调速实验和三相桥式、单相桥式有源逆变电路实验；还设有三相不控整流电路等模块。
16、DQ07-1直流发电机 （220V、240W、1500r/min）
17、DQ09直流并励电动机 （185W，220V，1500r/min）
18、DQ11三相线绕式异步电动机：220V/Y、0.6A、120W、1380r/min
19、GDQ12线绕式异步电机起动与调速电阻箱
提供0、2欧、5欧、15欧、35欧五档同轴联调的三相绕线异步电动机转子起动、调速电阻一组。
20、实验连接线：
根据不同实验项目的特点，配备两种不同的实验联接线，强电部分采用高可靠护套结构手枪插连接线（不存在任何触电的可能），里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触安全可靠；弱电部分采用弹性铍轻铜裸露结构联接线，两种导线都只能配合相应内孔的插座，这样大大提高了实验的安全及合理性。
21、电力电子仿真实训
采用matlab Simulink 软件及电力电子仿真实验建模，通过模拟仪器设计所要实验的实验项目，检查数据、实验特性等实验要求，让实验更有趣味性和真实性。
六、本装置能开设的实验项目
电力电子技术实验项目（一）电力电子技术实验
1） 单结晶体管BT35触发电路
2） 锯齿波同步移相触发电路
3） 正弦波移相触发电路
4） TCA785 集成触发电路
5） 单相半波可控整流电路
6） 单相桥式半控整流电路
7） 单相桥式全控整流电路及有源逆变电路
8） 三相半波可控整流电路实验
9） 三相半波有源逆变电路
10） 三相桥式半控整流电路
11） 三相桥式全控整流及有源逆变电路
12） 单相交流调压电路
13） 三相交流调压电路
14） 单向晶闸管(SCR)特性实验
15） 双向晶闸管(TRICA)特性实验
16） 可关断晶闸管(GTO)特性实验
17） 功率场效应管(MOSFET)特性实验
18） 电力晶体管(GTR)特性实验
19） 绝缘双极型晶体管(IGBT)特性实验
20） 直流斩波电路的性能研究（降压斩波电路、升压斩波电路、升降压斩波的电路、Cuｋ斩波电路、Sepic斩波电路、Zeta斩波电路）
（二）电力拖动自动控制系统部分
1、直流电机调速部分
21）晶闸管直流调速主要单元调试实验
22）单闭环不可逆直流调速系统实验
23）电压，电流双闭环不可逆直流调速系统实验，
24）转速，电流双闭环不可逆直流调速系统实验
25）逻辑无环流可逆直流调速系统实验，
2、交流调速实验：
26）双闭环三相异步电机调压调速系统实验，
27）双闭环三相异步电机串级调速系统实验，
（三）电力电子MATLAB仿真实训项目：
实训一 单相半波可控整流电路仿真实训
实训二 单相桥式半控整流电路仿真实训
实训三 单相桥式全控整流电路仿真实训
实训四 单相桥式全控有源逆变电路仿真实训
实训五 单相交流调压电路仿真实训
实训六 降压斩波电路仿真实训
实训七 升压斩波电路仿真实训
实训八 升降压斩波电路实训
实训九 三相半波不可控整流电路仿真实训
实训十 三相半波可控整流电路仿真实训
实训十一 三相桥式全控整流电路仿真实训
实训十二 三相半波可控整流电路有源逆变电路仿真实训
实训十三 三相桥式有源逆变电路仿真实训
七、装置的配置清单：
| 序号 | 编号 | 名 称 | 数量 | 备注 |
| 1 | DK01 | 电源控制屏 | 1件 | |
| 2 | DK02 | 实验桌凳 | 1张 | |
| 3 | DQ03-1 | 电机导轨、测速系统及智能数显转速表 | 1件 | |
| 4 | DQ27 | 三相可调电阻（每组900Ω*2/0.41A） | 1件 | |
| 5 | DK03 | 晶闸管主电路 | 1件 | |
| 6 | DK04 | 三相晶闸管触发电路 | 1件 | |
| 7 | DK05 | 单相晶闸管触发电路 | 1件 | |
| 8 | DK06 | 电机调速控制实验（Ⅰ） | 1件 | |
| 9 | DK06-1 | 电机调速控制实验（Ⅱ） | 1件 | |
| 10 | DK07 | 直流斩波电路实验 | 1件 | |
| 11 | DK08 | 给定及实验器件 | 1件 | |
| 12 | DK09 | 新器件特性实验 | 1件 | |
| 13 | DK10 | 可调电阻、电容箱 | 1件 | |
| 14 | DK11 | 单相调压与可调负载 | 1件 | |
| 15 | DK12 | 变压器实验 | 1件 | |
| 16 | DQ07-1 | 直流发电机 | 1台 | |
| 17 | DQ09 | 直流并（他）励电动机 | 1台 | |
| 18 | DQ11 | 三相线绕式异步电动机 | 1台 | |
| 19 | GDQ12 | 线绕式异步电机起动与调速电阻箱 | 1件 | |
| 20 | 高可靠护套结构手枪插实验连接线及配件 | 1套 | ||
| 21 | 电力电子仿真 | 采用matlab Simulink 软件及电力电子仿真实验 | 1套 |
