消防系统综合实训装置
栏目分类：产品总目录 发布日期：2020-09-09 浏览次数：次
消防系统综合实训装置,消防培训实验平台能够完成火灾探测，火灾报警，现场灭火等演示性实训项目和消防管理中心,咨询热线13122891392
联系方式见右侧悬浮框
中人教仪厂专业为客户提供【消防系统综合实训装置,消防培训实验平台】的实训室建设方案，对【消防系统综合实训装置,消防培训实验平台】施行三包售后服务，如果您对我们的【消防系统综合实训装置,消防培训实验平台】有不了解的地方，请咨询我们客服或来电咨询，我们将竭诚为您服务。

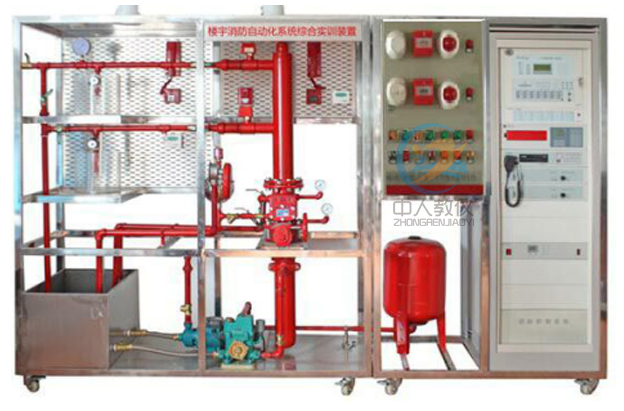

ZRLY-消防自动化系统综合实训装置,建筑消防系统及控制实验台
一、系统概述
消防联动控制中心及喷淋灭火系统实训装置”依据[建筑消防设计规范]进行标准设计,该系统具有消防控制联动中心、消防广播电话中心、消防喷水灭火系统典型结构，能够完成火灾探测，早期探测，火灾报警，现场灭火等演示性实训项目和消防管理中心，同时还能清楚的展示喷淋灭火系统的典型设备构成和系统工作原理，通过该装置的操作学习，学生可以对楼宇中喷水灭火系统的结构有一个全面的了解，喷淋系统与联动动控制中心系统实现联网控制，探测器与联动中心联接实现手自动控制；气体灭火系统操作管理中心的联接，同时与广播电话中心联网，完全实现现智能化大楼设计，掌握建筑物内部主要灭火设备的应用，熟悉楼宇中湿式报警阀、水流指示器、压力开关等灭火设备的结构和原理，了解消防控制中心的联动操作与设置，广播电话中心的控制与操作设置，了解现代建筑消防联动设备系统原理和调试，熟悉消防的控制原理和工作过程。它适用于学习《建筑灭火系统》、《楼宇给排水系统》、《楼宇消防控制系统》等专业课的中职业院校的实训教学。
二、系统特点
1、具有试验性喷淋启动功能，当自动控制系统出现故障时，可手动启动喷淋泵2、本身自带控制器，可实现本地控制，也可实现消防报警联动控制
3、模型框架和水箱等主要部件全部使用不锈钢器件，保证不生锈、不易老化
4、喷淋泵和气压罐等关键设备分别采用德国和瑞士进口设备，稳定型强
5、湿式报警阀、水流指示器、压力开关等设备全部通过国家强制性产品认证
三、基本配置及参数
1.喷淋灭火系统配置模型框架和水箱等主要部件全部使用不锈钢器件，保证不生锈、不易老化，模拟两层大楼喷淋灭火系统；模型系统主要由喷淋水泵、气压罐、湿式报警阀、水力警铃、延时器、压力开关、水流指示器、封闭式喷头、试验阀、火灾探测器、火灾报警器等典型喷水灭火设备构成，能生动模拟大楼内水灭火系统的典型结构。
喷淋水泵：数量1台功率 750W 扬程：30米流量:8立方米/小时
高位水泵模拟气压罐：数量1台容积50升，功率 750W扬程：30米，0.3MP
湿式报警阀：数量1台口径：Ф100mm额定工作压力1.2MPa
玻璃球喷头：数量6个68℃温级
水流指示器：数量2个灵敏度15L-37.5L/min
感烟探测器：1个，总线编码型，报警电流小2MA普通烟雾体浓渡等级
感温探测器：1个总线编码型，报警电流小2MA、68℃温级
温度传感器：1个，总线型，报警电流小2MA、68℃温级
2、电源控制屏（全不锈结构）
提供交流电源：单相交流电220V 50Hz，带有过流�；�
3、火灾报警控制器(联动型)
(1)采用192×64点阵液晶显示，可同屏显示4行12列汉字信息
(2)可以现场编辑总线设备的区、层、状态、类型、安装位置等信息
(3)256条事件记录，记录控制器运行中的各种事件，可随时查阅
(4)可以现场编辑联动公式
(5)2个总线回路，可连接254个现场器件
(6)1个 RS485 通讯口，用于同火灾显示盘、设备操作盘、灭火控制盘进行通讯，可接16台火灾显示盘；2台设备操作盘；4台（8区）灭火控制盘
4、火灾显示盘
GK621火灾显示盘通过 RS485 通讯总线与火灾报警控制器联网，采用192×64点阵液晶实时显示本楼层的各种事件信息，使本楼层的工作人员能够及时、准确地了解本楼层的消防事件，从而迅速地采取相应措施。
5、探测器
配备可燃气体探测器、智能光电感烟探测器和差定温火灾探测器等三种探测器。
6、输入�？椤⒖刂颇？槭淙肽？�
主要用于压力开关等信号检测，控制模块主要用于控制排烟阀、送风阀、卷帘门等设备。
7、联动盘现场接口
(1)三线控制，接线部分简洁方便，轻松实现启�；卮鸸δ�；
(2)两种输出控制方式可供选择，电平输出和脉冲输出。
8、手动报警按钮
火灾发生时，按下有机玻璃片，按钮的火警灯点亮，同时向控制器发出火警信号；
9、消防栓按钮
火灾时按下压片控制器报警，点亮火警指示灯(红)，同时输出一组外控空接点，启动消防泵时，接入启泵回答信号，启泵指示灯点亮(绿色)，复位时，滑下滑动盖，按下复位按钮。
10、声光报警器、警铃
现场发生火灾接到控制信号后，发出强烈的声音警报信号，以达到提醒现场人员注意的目的。
11、电子编码器
完成现场设备的编码、设备类型与灵敏度的更改等功能。
12、广播录放单元
消防广播录放机、广播吸顶喇叭
13、功放单元
消防定压功放，背景音源功放
14、消防电话系统
总线电话通讯盘，电话分机，电话�？榈�。
三、技术参数
1、输入电源：单相三线～220V±10% 50Hz
2、环境温度：+4℃～+45℃
3、装置容量：＜3000kVA
4、外形尺寸：3000mm×680mm×2000mm
5、控制台尺：550*600*750MM
6、安全�；ぃ壕哂新┑缱远；ぷ爸�
四、实训项目
1.系统结构与设备认识2.喷淋灭火系统仿真软件安装与使用
3.喷淋灭火系统伺应状态操作
4.喷淋灭火系统调试
5.火灾探测与火灾报警
6.喷淋灭火操作
7.喷淋灭火监控软件安装与使用
8.喷淋系统系统综合操作训练
11；消防喷水手自动控制的实训
12，火灾真实演示实训
13喷淋灭火系统与消防报警系统联动
14消防联动动主机的设置
15.消防联动主机的联动编程
17.消防探测器的便用与编码
18.消防系统�？榈淖饔糜肓�
19.广播主机的操作，火警状态下紧急广播的切换操作；
20.单点广播，广播话筒的操作，系统功能设置；
21.背景音乐下的火警紧急广播切换
22.无人执勤时应广播的自动切换设置
23.广播分配主机的操作，软件设置错误的判断与纠正
24.与消防报警系统的互联操作，线路故障的判断与处理
25.火警通讯主机的操作，系统功能设置
26.主机与电话分机的通讯操作，分机电话的操作
27、管网式早期报警系统的作用
28、管网式早期探测器的安装
29、管网式早期探测器的认识
30、管网式早期探测器的联机调试
31、管网式早期探测控制系统的安装
32、管网式早期探测控制系统的模拟实训
33、系统原理桔构与管网设计
34、消防报警联动监控计算机中心软件的操作培训资料
35、平面图的导入和配置的功能
36、报警点的设置功能
37、系统参数的设置功能
38、CRT图的制作与导入功能
39、与消防广播系统的联网编程功能
40、消防点的网络构架与网络协议功能
41、消防系统各子系统的网络平台构建功能
五、系统配置单。
| 序号 | 产品名称 | 型号 | 主要参数 | 数量 | 备注 |
| 1. | 等离子烟感探测器 | 海湾 |
工作电压：DC18-24v 报警电流20mA |
1个 | |
| 2. | 等离子温感探测器 | 海湾 | 工作电压DC18-24v报警电流20mA | 1个 | |
| 3. | 光电燃气探测器 | 海湾 | 工作电压DC18-24v报警电流20mA | 1个 | |
| 4. | 短路隔离器 | 海湾 | 1个 | ||
| 5. | 手动按钮 | 海湾 |
工作电压DC18-24v报警电流20mA 动作电流600UA |
1个 | |
| 6. | 输入�？� | 海湾 | 工作电压DC18-24v报警电流20mA动作电流600UA,触点容量，2A | 1个 | |
| 7. | 输入输出控制�？� | 海湾 | 工作电压DC18-24v报警电流20mA动作电流600UA，触点容量。 | 2个 | |
| 8. | 智能化控制主机 | 海湾 | 1台 | ||
| 9. | 超大铃声警铃 | 海湾 | 24V-30V | 1个 | |
| 10. | 声光报警器 | 海湾 | 工作电压 16-28V启动电流：3.0MA | 1个 | |
| 11. | 警灯 | 海湾 | DC24V | 1个 | |
| 12. | 继电器 | 6套 | |||
| 13. | 排风机 | 1个 | |||
| 14. | 点型感温探测器 | 海湾 |
工作电压：DC18-24v 报警电流20mA |
1个 | |
| 15. | 智能消防录放主机 | 海湾 | 工作电压： AC187-242V;外部输出电压：DC26V外部最大电流2A | 1 | |
| 16. | 智能功放 | 海湾 |
电压24V-30V 最大电源7.8A\300W |
1 | |
| 17. | 联动切换�？� | 海湾 |
电源18-24V 动作电流200MA |
1 | |
| 18. | 通讯盘 | 海湾 | 1 | ||
| 19. | 电话�？� | 海湾 | 工作电源24V | 1 | |
| 20. | 电话分机 | 海湾 |
环境温度-10-55度 相对温度小于95% 频率响应300-3400HZ |
1 | |
| 21. | 吸顶式音箱 | 海湾 | 电源，110V-120V,3W | 2 | |
| 22. | 火警对讲电话主机 | 海湾 | 电压24V、电流 20MA | 2部 | |
| 23. | 广播录放盘 | 海湾 | 电源电压：外接电源DC24V最大电流1A | 1台 | |
| 24. | 背景音乐功放 | 海湾 | USBR接口 | 1台 | |
| 25. | 电话通讯�？� | 海湾 |
环境温度-10-55度 相对温度小于95% 频率响应300-3400HZ |
3个 | |
| 26. | 闭式喷头 | 四分口径 | 4只 | ||
| 27. | 隐蔽喷头 | 四分口径 | 1只 | ||
| 28. | 水流指示器 | SL-32 | 一寸口径 | 1只 | |
| 29. | 信号阀 | SF-100 | 110兰式 | 1个 | |
| 30. | 报警控制器电源 | 工作电压挤 AC187-242V;外部输出电压抑DC26V外部最大电流2A | 1个 | ||
| 31. | 水箱 | 700*500*400 | 1只 | ||
| 32. | 高位模拟水泵 | 电压AC220V;750W | 1只 | ||
| 33. | 水位浮球阀 | 6分口径 | 1只 | ||
| 34. | 压力表 | 0-0-6MP | 3只 | ||
| 35. | 消防泵 | 电压AC220V;750W | 1台 | ||
| 36. | 不锈钢机架 | 2800*700*2000mm | 一台 | ||
| 37. | 水管套件 | 弯头，直能，水管，外丝，球阀，等 | 1套 | ||
| 38. | 喷水观察室 | 250*350mm | 2间 | ||
| 39. | 控制电磁阀 | DC24V | 2 | ||
| 40. | 早期气体探测器 | 海湾 | 工作电压 16-28V启动电流3.0MA | 1 | |
| 41. | 气体灭火控制盘 | 海湾 | 工作电源DC24V,喷洒启动输出电流3A | 1套 |
