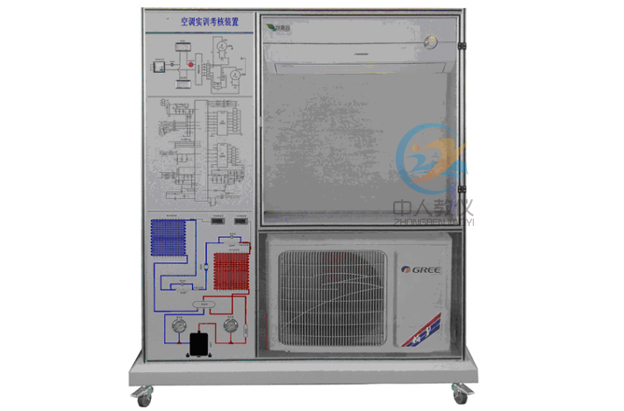

ZRLR-XLD变频空调机电气控制实训装置,变频空调制冷系统电路实验台
一、一般制冷电路连接及电气故障判断设备功能及实训项目
（一）初级基本技能实训1、制冷系统专用工具的基本操作
2、制冷系统管件焊接工艺
3、制冷系统的检漏操作
4、制冷系统压力检测
5、制冷系统的抽真空与充注制冷剂
（二）中级技能实训
1、变频空调主控板电路原理与元件认识
2、变频空调电器元件的测量及制冷系统运行检测
3、变频空调器制冷系统故障与分析
4、变频空调器电气故障检测与故障分析、诊断
（三）高级技能实训（设计、安装、调试及检修）
1、风速、红外测温仪测量
2、变频空调器微机自控实训：空调器单片机芯板关键点检测及外围电路故障判断与排查
（四）预设故障功能：故障点说明
1、制冷系统故障预设
1）毛细管堵塞：
故障现象：不制冷，压力降低
实验步骤：关闭毛细管旁边的手阀，如果把开关置于半开的状态，制冷剂的流量减小，为半堵现象。产生影响为制冷效果差。
2) 制冷剂泄漏：
故障现象：制冷效果差或不制冷、不制热。
实验步骤：打开主机架后面管道系统的（绿色）的管路开关。让制冷剂一部分通过绿色管路，一部分通过毛细管节流来产生故障现象。
2、电气故障预设
1）不制热/制热异常，四通阀损坏故障
2）室外机异常，压缩机顶部温度保护
3) 室内温度传感器开路
4) 室内温度传感器短路
5) 室内管温传感器开路
6) 室内管温传感器短路
7) 室外温度传感器开路
8) 室外温度传感器短路
9) 室内外网络通信故障
二、设备选型
| 物 料 名 称 | 规 格 型 号 | 单位 | 需量 |
| 变频空调机（海信、格力、美的） | KFR-2606GW/BP（1匹机） | 台 | 1 |
| 储液瓶 | MJ32JF2HP Φ130*290 | 个 | 1 |
| 数显频率表 | 开孔尺寸90×45 | 个 | 1 |
| 过滤器 | EK-083 | 个 | 1 |
| 制冷手阀 | 1/4″ | 个 | 4 |
| 单向电磁阀 | FDF2A,1.7MPA/220V/6/5W 制冷专用(3MPa,6/4w) | 个 | 2 |
| 压力传感器 | STY-AJ(0-0.6MPa,0-0.35MPa) | 对 | 1 |
| 铜管 | φ8 | 米 | 8 |
| 铜管 | φ6 | 米 | 4 |
| 铜管三通 | Ф6 | 个 | 2 |
| 铜管弯头 | φ8 | 个 | 2 |
| 铜管三通 | Ф8 | 个 | 4 |
| 钠子(螺母) | Ф10 | 个 | 2 |
| 铜管安装扣 | Ф16 | 个 | 15 |
| 漏电断路器 | DZ47LE-32 32A 1P+N 正泰 | 个 | 1 |
| 信号指示灯 | XDN1 红 220V | 个 | 2 |
| 信号指示灯 | XDN1 绿 220V | 个 | 3 |
| 保险座 | 5*20 | 个 | 1 |
| 保险丝 | 5*20/15A | 个 | 1 |
| 电阻 | 1/4W 10K | 个 | 1 |
| 电阻 | 1/4W 8.2K | 个 | 1 |
| 船形开关 | 大 2*1 黑 | 个 | 2 |
| 船形开关 | 大 2*1 红 | 个 | 1 |
| 电压表 | 85L17-250V 光明 开孔尺寸70 | 个 | 1 |
| 电流表 | 85L17-10A 光明 开孔尺寸70 | 个 | 1 |
| 温度数显表 | JLWT-2B 0-99 开孔尺寸72×42 | 个 | 5 |
| 传感器数显表 | DP3-SVA1B 220V 开孔尺寸90×45 | 个 | 2 |
| 电源插座 | 3*3*3 泉泰 | 个 | 1 |
| 插座 | K2A42 红 | 个 | 37 |
| 插座 | K2A42 黄 | 个 | 2 |
| 插座 | K2A42 黑 | 个 | 5 |
| 船形插(公插) | 37T | 个 | 1 |
| 船形插(母插) | 37T | 个 | 1 |
| 船形插(外壳) | 37T | 个 | 1 |
| 电源插头 | 单相 1*3 | 个 | 1 |
| 继电器 | LY2J-200V/220VAC 8T | 个 | 1 |
| 继电器座 | PYF8A 15*59 8脚 | 个 | 1 |
| 视液镜 | 1/4″ | 个 | 1 |
| 接线端子 | TD-1520 | 个 | 1 |
| 线槽 | 4035 白色 | 条 | 2 |
| 焊片 | φ4.2 2000个/包 | 个 | 50 |
| 线比 | 开口 Φ1.5-3 | 个 | 40 |
| 电力电容 | 1UF/220V | 个 | 2 |
| 外牙接头 | 4转5 | 个 | 2 |
| 飞机脚 | 8A 塑料 | 个 | 10 |
| 面板 | 仪表面板 | 块 | 1 |
| 导线 | 0.5cm2 | 扎 | 1 |
| 导线 | 1.5cm2 | 扎 | 1 |
