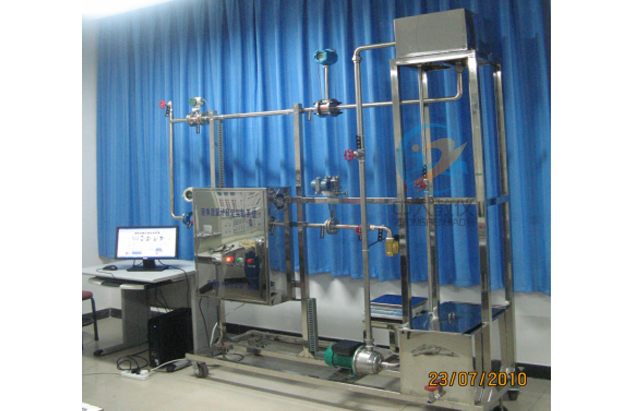

液体流量仪表校准实验台
1、项目概述
流量是生产与科学试验中的重要参数，不论是工业生产还是科学试验都需要进行流量的测量，以核算过程或设备的生产能力及各部分流量所占的比例，以便对过程或设备作出评价。目前，测量流量的仪表大致可分为三类，即速度法、体积法和质量流量法。虽然各种流量仪表在出厂前都进行了流量标定，建立了流量刻度标尺，但是在实验室或生产上应用时，工作介质、压强、温度等操作条件往往和原来标定时的条件不同。为了精确地使用流量计，则需要在使用之前进行现场校准工作。
阀门管路流量仪表校验实验台主要采用称重法，对孔板流量计、电磁流量计、涡轮流量计、涡街流量计进行标定和校验。采用高精度采集仪采集数据，经过串口传输给计算机使用；运用C#2005和SQL搭建软件平台，完成实时数据读取，数据计算和数据存储，历史数据查询以及实时曲线绘制，并实现流量计标定。
2. 技术参数
流量范围：1～10m³/h压力：1.6MPa
介质：水
仪表测量精度：0.5级
电源：440V 16A
输出信号：4～20mA
3. 工作原理
（1）打开总阀2，打开循环水泵1，并调节溢流阀3的高度，使高位水箱4中处于一定的水位，调节比例阀7，从而保证水路系统中的水流稳定。（2）打开称量筒18的进水阀16和出水阀15，确认出水阀有水流出；
（3）打开排液阀14，同时关闭称量筒的进水阀16，使水箱中水流尽后，关闭出水阀15，此时除称量筒外构成一个闭环循环系统；
（4）关闭排液阀14、15，同时打开水箱进水阀16，这时系统构成一个环路；
（5）在计算机上操作，开始检测，具体软件操作在软件部分阐述；
（6）实验结束，先关闭水泵，放尽称称量筒里液体；
（7）调节溢流阀3的高度和调节阀7，调节环路流量，重复以上操作。
实验系统的温度、压力、流量、重量等状态参数由相应的传感器或测量仪器获取。实验数据的处理由上位计算机专用软件进行计算和显示，可显示实时数据和实时曲线。
4.配置清单
| 序号 | 名 称 | 型 号 规 格 | 数量 | |
| 一 | 水路系统 | |||
| 1 | 水泵 | 不锈钢 | 1台 | |
| 2 | 截止阀 | 闸阀，排污阀，排气阀，过滤器等 | 5只 | |
| 3 | 管路 | 塑钢管，接头，不锈钢管，法兰，连接件 | 1套 | |
| 4 | 高位水箱 | 不锈钢 | 1只 | |
| 5 | 水槽 | 不锈钢 | 1只 | |
| 6 | 机架结构 | 不锈钢，自制 | 1套 | |
| 二 | 电子称重单元 | |||
| 1 | 电子秤 | 串口通讯，9903-15kg/9903-15kg | 1台 | |
| 2 | 称量筒 | 不锈钢 | 1只 | |
| 三 | 数据采集系统 | |||
| 1 | 数据采集单元 | 自制 | 1台 | |
| 2 | 数据传输电缆 | RS232/485，支持MODBUS协议 | 1只 | |
| 3 | 信号线 | RVVP 2×0.75 | 1批 | |
| 4 | 温度传感器 | PT100 | 2只 | |
| 四 | 测量控制单元 | |||
| 1 | 计算机 | OptiPlex 380; 2009W 20英寸 HAS 宽屏显示器 | 1套 | |
| 2 | 有机玻璃板 | 具体外形尺寸见图纸 | 1套 | |
| 3 | 比例调节阀 | φ20 | 1只 | |
| 4 | 电磁阀 | φ20 | 4只 | |
| 5 | 电气辅材 | 空气开关，漏电保护器，电线，光电隔离�？椋卟� | 1套 | |
| 五 | 待校准流量计 | |||
| 1 | 孔板流量计 | φ20 一体化孔板流量计 | 1套 | |
| 2 | 涡街流量计 | φ20 LUGB系列涡街流量计典型产品 | 1套 | |
| 3 | 涡轮流量计 | φ20 LW系列液体涡轮流量计 | 1套 | |
| 4 | 电磁流量计 | φ20 LD系列电磁流量计典型产品 | 1套 | |
