动车组（CRH3）电气控制实验装置
栏目分类：产品总目录 发布日期：2020-08-20 浏览次数：次
动车组（CRH3）电气控制实验装置,动车组电气技能实训装置牵引VVVF控制�？�、紧急、停放车制动与转向架监控控制模块、列车自动门控制电路
联系方式见右侧悬浮框
中人教仪厂专业为客户提供【动车组（CRH3）电气控制实验装置,动车组电气技能实训装置】的实训室建设方案，对【动车组（CRH3）电气控制实验装置,动车组电气技能实训装置】施行三包售后服务，如果您对我们的【动车组（CRH3）电气控制实验装置,动车组电气技能实训装置】有不了解的地方，请咨询我们客服或来电咨询，我们将竭诚为您服务。

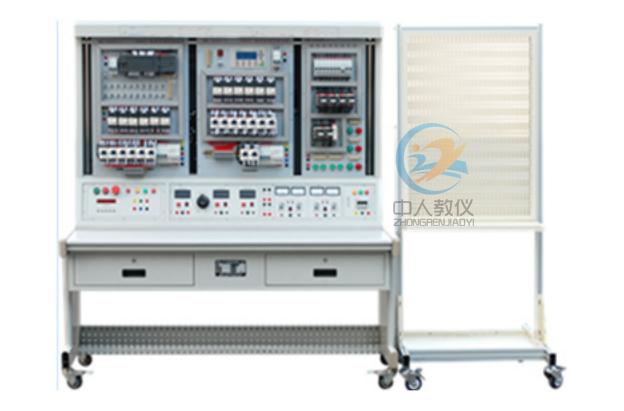

ZRGD-01动车组（CRH3）电气控制系统安装与维修实训考核设备
1、概述：
动车组电气系统实训装置包含传统的继电控制和PLC、人机界面、通讯等多种控制方式，�？榛峁�，并带有模拟相应的操作机构动作。设备的典型电路模块包括受电弓升降控制电路�？�、主断控制电路�？椤⒖盏飨低晨刂颇？�、牵引VVVF控制模块、紧急、停放车制动与转向架监控控制�？�、照明控制�？�、列车自动门控制电路、配电安装实训考核单元等八大部分。通过在该装置中的技能训练能在深入理解专业知识的同时，培养一线员工专业的实践技能。并且该装置还有利对操作顺序、调试过程、安装工艺等工作特性和接线原理的理解和掌握。
2、实训项目：
设备可以完成以下典型实训：2.1 动车组典型电气控制电路的工作原理与故障分析与排除：
实训一： PLC的编程实训；
实训二：人机界面的基本界面的编程实训；
实训三：基本通讯实训；
实训四：变频器基本参数设置实训；
实训五：变频器多速段控制实训；
实训六：基于PLC与变频器的通讯的开环控制实训；
实训七：基于PLC与变频器的通讯的闭环控制实训；
实训八：绝对值增量型编码器在PLC上的编程实训；
实训九：人机界面与PLC的通讯实训；
2.2 基础继电控制回路及动车组典型电气控制电路的安装：
实训一：按钮联锁的正、反转控制线路；
实训二：接触器联锁电动机正、反转控制线路；
实训三：接触器和按钮双重联锁正反转控制线路；
实训四：按钮切换的Y-△启动控制线路；
实训五：时间继电器切换Y-△降压启动控制线路；
实训六：三相交流异步电动机能耗制动控制线路；
实训七：受电弓升降控制电路；
实训八：主断控制电路；
实训九：牵引VVVF控制电路；
实训十：空调系统控制电路；
实训十一：紧急、停放车制动与转向架监控控制电路；
实训十二：照明控制电路；
实训十三：列车自动门控制电路；
3、设备系统总体构成
3.1 台架包含实训桌、实训台、电气安装架、考核挂板存放柜等。实验桌有一个带锁抽屉，便于存放实训指导书、实训工具及附件，挂板柜便于存放常用的考核挂板；实训台有时间管理器，可以设定考核时间， 0~250／2A交流可调电源1路，380／2A三相交流电源2路、220V／2A单相电源2路、0~30V／2A直流可调电源1路、实训照明日关灯等。3.2 实训装置配有10寸触摸屏，既可用于操作控制，又可实时显示模拟控制对象的动作过程。
3.3 配电安装实训考核单元是实现电气安装和现场规范实现、工艺实现的理想实训单元。通过训练，加强受训人员了解和掌握国家标准、专业标准、企业标准和相关的操作规范。提高了受训人员的基本操作技能水平，对行业和企业发展、产品推广起到积极作用。
3.4 牵引VVVF控制�？榘ùッ�、PLC控制器、通讯线缆、变频器、编码器组成�？梢允迪直曜嘉猂S-485的有线串行通信接口，实现上位机对本系统的监控功能。
4、配置清单及技术规格
1、设备总体技术：1.1 外型：整体尺寸约 1570mm×750mm×1800mm；
1.2 实训台架的材料：双层亚光密纹结构；
1.3 电源：
（1）电源输入：三相AC 380V ±10% 50HZ 三相五线；
（2）电源输出： 0~250／2A交流可调电源1路，380／2A三相交流电源2路、220V／2A单相电源2路、0~30V／2A直流可调电源1路，实验管理器：具有时钟、定时提醒、定时上电、定时切断电源功能；
1.4 仪表/表头：内部测量显示：指针式交流电压表1只，数字式直流电压表3只、数字式直流电流表3只、数字式交流电压表1只、数字式交流电流表1只，实时监控所测电压/电流变化；
1.5 保护：短路�；ぁ⒐乇；�、欠压�；ぁ⒙┑绫；�，漏电�；ざ鞯缌�≤30mA。
2、配置清单及技术规格：
| 序号 | 设备名称 | 单位 | 数量 | 主要技术规格要求 | 备注 |
| 1 | ★主机�？� | 套 | 1 | 输入24点、输出24点PLC | |
| 2 | 触摸屏模块 | 套 | 1 | 10寸触摸屏； | |
| 3 | USB下载线 | 套 | 1 | 配套 | |
| 4 | ★受电弓升降控制电路�？� | 套 | 1 | 按钮、指示灯、电磁阀、气源； |
由三个单元组成受电弓控制； 含二个模拟控制对象； |
| 5 | ★紧急、停放制动与转向架监控控制电路�？� | 套 | 1 | 按钮、指示灯、电机 、温度传感器 、气源； |
由三个单元组成紧急、停放制动与转向架监控； 含一个模拟控制对象； |
| 6 | ★主断环路控制电路�？� | 套 | 1 |
按钮 、指示灯、 电磁阀、气源； |
由二个单元组成主断环路控制电路； 含二个模拟控制对象； |
| 7 | ★空调控制电路�？� | 套 | 1 | 按钮、指示灯、风机、温度传感器 |
由三个单元组成主断环路控制电路； 含全部模拟被控对象（电机）；； |
| 8 | ★列车VVVF牵引控制�？� | 套 | 1 | 调节手柄、变频器、电机、气动刹车、旋转编码器 、气源； |
由三个单元组成列车VVVF牵引控制电路； 含模拟被控对象； |
| 9 | ★客室照明控制电路�？� | 套 | 1 | 按钮、照明灯、指示灯； | 由一个单元组成； |
| 10 | ★列车自动门控制电路 | 套 | 1 | 按钮、指灯、模拟门、传感器； | 有一个单元组成； |
| 11 | 配电安装实训单元 | 套 | 1 | 由网孔板及安装元件组成； | 详见附表1 |
| 12 | 实训用台架 | 套 | 1 | 含实训桌、实训台（可移动和固定、钢制、表面喷塑、实训用电源等； | 定制 |
| 13 | 常用工具 | 套 | 1 | 配套 | 详见附表2 |
| 14 | 实训用耗材 | 套 | 1 | 配套 | 详见附表2 |
| 15 | 实训指导书 | 本 | 1 | 配套 | |
| 16 | 安装耗材 | 批 | 1 | 配套 |
附表1：配电安装实训单元
| 序号 | 名称 | 技术规格 | 数量 | 单位 | 备注 |
| 1 | 网孔板 | 定制 | 1 | 块 | |
| 2 | 空气开关 | 6A、三相 | 1 | 只 | |
| 3 | 空气开关 | 6A、二相 | 1 | 只 | |
| 4 | 熔断器 | 额定电压500V，额定电流2A，三相 | 1 | 只 | |
| 5 | 熔断器 | 额定电压500V，额定电流2A，二相 | 1 | 只 | |
| 6 | 接触器 | 三�？鞔ネ�，额定电流9A | 5 | 只 | AC220V |
| 7 | 热�；ぜ痰缙� | 额定电流20A，热元件整定电流3.5A | 3 | 只 | AC220V |
| 8 | 热�；ぜ痰缙髯� | 配套 | 3 | 只 | |
| 9 | 时间继电器 | 四档可调，调定时间0～60S | 2 | 只 | AC220V |
| 10 | 按钮 | NP4-11 | 5 | 只 | |
| 11 | 指示灯 | ND16 | 3 | 只 | |
| 12 | 电阻器 | 10W | 3 | 只 | |
| 13 | 中间继电器 | 14脚 | 1 | 只 | AC220V |
| 14 | 中间继电器座 | 14脚 | 1 | 只 | |
| 15 | 按钮与指示灯支架 | 定制 | 1 | 只 | |
| 16 | 接线端子 | TB1012 | 3 | 只 | 12节/只 |
附表2：常用工具及耗材（与配电安装实训单元配套）
| 序号 | 名称 | 技术规格 | 数量 | 单位 | 备注 |
| 1 | 数字万用表 | 配套 | 1 | 台 | |
| 2 | 斜口钳 | 配套 | 1 | 把 | |
| 3 | 尖嘴钳 | 配套 | 1 | 把 | |
| 4 | 剥线钳 | 配套 | 1 | 把 | |
| 5 | 冷压钳 | 配套 | 1 | 把 | |
| 6 | 一字螺丝刀 | 4寸 | 1 | 把 | |
| 7 | 十字螺丝刀 | 4寸 | 1 | 把 | |
| 8 | 一字螺丝刀 | 3寸 | 1 | 把 | |
| 9 | 十字螺丝刀 | 3寸 | 1 | 把 | |
| 10 | 线槽 | PVC塑料，30×25 | 2 | 根 | |
| 11 | 导轨 | 35 | 1 | 米 | 铝合金 |
| 12 | 插针 | 1.5mm2 | 1 | 包 | 1000只 |
| 13 | 导线 | BVR 1.5mm2 | 5 | 卷 | 黄绿红蓝，双色各一 |
| 14 | 扎带 | 100mm | 1 | 包 | 1000只 |
