高性价比EDA实验箱
栏目分类：产品总目录 发布日期：2020-08-10 浏览次数：次
EDA实验箱,EDA实验台适合各层次学生进行单片机原理和应用方面的实验教学。主要元器件采用直插式焊接工艺，插线孔采用通孔，防止异物进入孔内后造成插孔堵塞
联系方式见右侧悬浮框
中人教仪厂专业为客户提供【EDA实验箱,EDA实验台】的实训室建设方案，对【EDA实验箱,EDA实验台】施行三包售后服务，如果您对我们的【EDA实验箱,EDA实验台】有不了解的地方，请咨询我们客服或来电咨询，我们将竭诚为您服务。

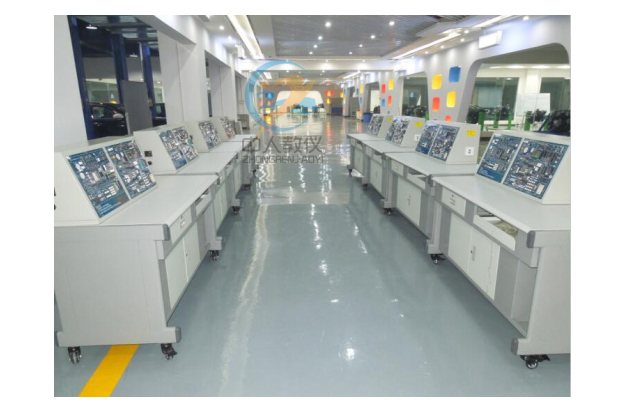

ZRDPJ-221单片机、EDA开发实验平台
概述
EDA与单片机综合实训台是综合51单片机系统和8088微机原理接口系统为一体化设计的实验平台，根据单片机和微机接口实验教学的特点出发，全部系统和实验�？椴捎靡惶寤杓品绞剑檬笛橄低呈悄壳白钍涤玫囊豢畹テ臀⒒涌谧酆鲜笛榻萄教�，适合各层次学生进行单片机原理和应用方面的实验教学。主要元器件采用直插式焊接工艺，插线孔采用通孔，防止异物进入孔内后造成插孔堵塞后不易清理。同时将工业组态软件应用于单片机控制系统中，直观形象地展示实际自动控制工业场景。让学生学习工业组态软件的编程和控制技术（总线控制和位控制），把学生培养成为优秀的应用型人才，以适应不断创新的社会需求。
详细硬件技术指标
* 标准配置部分
1、单片机仿真和系统1） 标准配置在系统Keil C51单片机仿真系统。系统不能占用MCS51单片机的任何资源。采用USB通信或RS232串行通信兼容设计的通信方式。
2）单片机本身的全部输入和输出端口由排针和自锁紧插孔引出，以便观察时序波形。
3）8路译码输出，留给学生自行设计连接。
4）32K单片机外部扩展RAM。
5）单片机外部扩展总线包括8位数据总线、地址总线、读写信号和时钟等控制线全部由排针和自锁紧插孔引出。
6）具备单片机在线下载、独立运行功能，每套实验箱配备一片STC89C52(兼容89S52，性能高于89S52)单片机芯片。
7）编程语言：汇编语言和C语言
2、微机系统
1）核心CPU8088。
2）用CPLD器件组成整个系统控制逻辑和译码电路。
3）64K程序存储器存放系统监控程序。
4）32K数据存储器/程序存储器存放用户程序和数据。
5）8253定时/计数器电路。
6）8251串行接口控制器电路，实现数据串行传输。
7）8237 DMA控制电路。
3、集成一体化实验区部分：
1）单路8位数字模拟转换接口DAC0832模块，双缓冲控制信号全部插孔引出。
2）8路8位模拟/数字转换接口ADC0809模块。
3）可编程并行输入/输出接口8255模块。
4）8253定时/计数器实验�？�
5）8279经典键盘显示接口控制模块。
6）8259中断控制�？�。
7）0-5V模拟电压产生�？椤�
8）串行8位A/D TLC549�？椤�
9）串行10位D/A TLC5615�？�。
10）自带T6963C控制器的128×64 LCD液晶�？�。
11）看门狗电路MAX708。
12）16×16点阵LED�？椤�
13）串行实时时钟PCF8563电路。
14）串行存储器93C46应用电路。
15）ZLG7290串行键盘显示控制电路�？椤�
16）24C256 I2C存储器电路，全部功能脚留插孔引出。
17）简单I/O口扩展：1个8位并行输出电路74LS73，1个8位并行输入电路74LS244。
18）数字温度DS18B20测量电路模块。
20）RS232通信模块，RS485通信模块
21）音乐发生器�？榈缏罚迸溆蟹涿骱屠�。
22）继电器控制�？榈缏贰�
23）4相步进电机和驱动电路�？椤�
24）直流电机控制和驱动并有单电源正反向控制电路�？椤�
25)V/F转换电路�？�。
26)PWM输出模块。
27)红外光电通信�？�
28)8路开关量输入模块。
29)8路开关量输出显示�？�。
30)4×4键盘矩阵，能实现行扫描法、线反转法、8279、7290四者通用，且行输出能与数码管的位型输出共用，行、列各线串接电阻后用跳线接VCC或GND。
31)8位七段数码显示器。
32)正负单脉冲发生器。
33)1HZ-1MHZ固定脉冲时钟信号，分8路输出。
34）直流电机有霍尔和红外光电测速电路。
4、实验电路工作电源：±5V/2A、±12V/0.5A，每路均带有短路�；ず妥远囟瞎δ�，每路带电源指示。
5、模块间实验的连接：控制信号和部分接口信号的引出采用自锁紧式涂金插孔（永不氧化，美观漂亮），一些总线信号采用排线连接，操作简便，实验导线连接稳定可靠。
软件技术指标
1）WINDOWS 下KEIL C51 软件环境，支持汇编和C语言的编程、编译、链接和源程序级调试和在线下载。RS232通信/USB通信兼容设计电路。2）在线下载软件：STC_ISP_V479
3）WINDOWS9X/2000/XP平台下集成化联机调试软件，提供功能强大的CAI课件，将实验原理、
实验目的、原理图、芯片查询、实验源程序等集于一体，便于多媒体教学。
4）MGCS工业组态软件
5）近50个单片机应用设计例程
6）MGCS工业组态软件与单片机接口例程
扩展配置实验模块
1）CAN总线通信和无线红外通信电路�？�。2）以太网通信�？椤�
3）压力测量和控制�？�。
4) 传感器模块，含光敏、热敏、气敏、温湿度、超声测距等。
EDA技术实验教学系统
特点1、FPGA核心板主芯片采用ALTERA CycloneII系列中的EP2C5用户可更换其它核心板；
2、核心板自带SDRAM与FLASH，可用于NIOSII、IP CORE设计验计
3、单片机小系统可单独使用也可与核心板相结合完成综合的系统设计
4、丰富的实验模块，在数字电路的基础上增加了控制类、接口类、通信类的实验�？�；
5、二个时钟源，四路输出，每路相对独立， 24MHZ—1HZ的频率能满足用户要求；
6、CPLD/FPGA主芯片I/O口完全开放，用户可以任意定义；
7、丰富的样板实验程序，在常规的EDA实验基础上增加了交通灯、电梯、步进电机、直流电机、PS2、VGA、音乐、键盘等实验，实验内容形象生动
8、MAXPLUSII 10.XX、QUARTUS开发软件，支持多种语言输入，自带LICENSE
9、详细的操作手册，含软、硬件的使用说明，各�？榈墓δ芩得�
EDA技术实验教学系统配置：
1、8 位拨动开关输入模块
2、8位按键开关输入�？�
3、4*4矩阵键盘输入模块
4、8位LED显示�？�
5、8*8点阵显示�？�
6、1602字符液晶显示�？�
7、8通道8位并行AD转换�？�
8、2路8位并行DA转换模块
9、0～5V模拟量输出
10、蜂鸣器、喇叭输入接口模块
11、1个四向模拟交通灯控制�？�
12、1个四相步进电机控制模块
13、1个速度可控、可测直流电机�？�
14、1个VGA接口
15、2个UART串行通信接口
16、S51单片机最小系统�？�
17、固定脉冲输出24MHZ-1HZ
18、CPU核心板
19、实验系统工作电源5V/2A，12V/0.7A，带短路�；すδ堋�
CPU核心板详细组成
1、FPGA核心板主芯片采用ALTERA CycloneII系列中的EP2C5Q208C8N。
2、FPGA内门电路高达10万门，内部使用RAM作电路结构，速度高达几百MHZ，且可任意规划更改电路，是一个可随心所欲的设计芯片
3、8M-Byte SDRAM
4、2M-Byte Nor Flash
5、4M-Bits EPCS4
6、JTAG编程调试接口
7、2个扩展接口，扩展FPGA共66个IO接脚
8、1个复位按键和一个用户LED显示
9、5V/DC电源输入接口
实验装置配置
| 序号 | 名称 | 说明 | 数量 |
| 1 | 单片机、EDA综合实验平台 | 含台体（全铁）、电源、51系统和88系统标配全部实验电路 | 1套 |
| 2 | Keil C51单片机仿真器 +STC89C51芯片 | 1 | |
| 3 | 2号实验用导线 | 25根 | |
| 4 | 9芯-9芯串口通信线 | 1根 | |
| 5 | 3芯-9芯串口通信线 | 1根 | |
| 6 | 方口USB通信线 | 1根 | |
| 7 | 8芯-8芯排线 | 5根 | |
| 8 | 4芯-4芯排线 | 2根 | |
| 9 | 2芯-2芯排线 | 2根 | |
| 10 | 整套实验指导书 | 1套 | |
| 11 | 软件光盘 | 1张 | |
| 单片机拓展模块 | |||
| 1 | 19号 CAN通信�？� | 1 | |
| 2 | 20号 以太网通信模块 | 1 | |
| 3 | 23号 压力测量�？� | 1 | |
| 4 | 45号 综合传感器模块 | 1 | |
概述
EDA与单片机综合实训台是综合51单片机系统和8088微机原理接口系统为一体化设计的实验平台，根据单片机和微机接口实验教学的特点出发，全部系统和实验�？椴捎靡惶寤杓品绞剑檬笛橄低呈悄壳白钍涤玫囊豢畹テ臀⒒涌谧酆鲜笛榻萄教�，适合各层次学生进行单片机原理和应用方面的实验教学。主要元器件采用直插式焊接工艺，插线孔采用通孔，防止异物进入孔内后造成插孔堵塞后不易清理。同时将工业组态软件应用于单片机控制系统中，直观形象地展示实际自动控制工业场景。让学生学习工业组态软件的编程和控制技术（总线控制和位控制），把学生培养成为优秀的应用型人才，以适应不断创新的社会需求。
如对本产品/文章：EDA实验箱,EDA实验台有任何疑问请随时联系我们，我们将尽力为您提供最全的实训室建设方案和最优质的服务
本文分享链接：http://www.51b6.cn/cpzh/4236.html
常见问题：
问题①：你们公司都有什么资质？
答：我们中人公司是国家注册的生产商，具有专利证书、软件著作权等生产型企业应当具备的资质，并且我们生产的【EDA实验箱,EDA实验台】都是100%测试才允许出厂的。
问题②：如果我们单位购买【EDA实验箱,EDA实验台】是否包含安装调试培训服务？
答：我们所有设备如果没有注明“不含安装/调试/培训”等字样（举例：【EDA实验箱,EDA实验台】不含安装调试培训，含运费。），都是可以包安装调试培训的。
问题③：你们能提供【EDA实验箱,EDA实验台】的整体实训室的建设方案吗？
答：如果您对我们的【EDA实验箱,EDA实验台】有意向，可以来电咨询或者咨询企业QQ：2198972893。让我们客服为您量身定做一个方案或者提供我们现有的方案。同时需要您留下贵单位的全称，方便我们做报告。
