高性价比机械飞轮调速实验台
栏目分类：产品总目录 发布日期：2020-08-06 浏览次数：次
高性价比机械飞轮调速实验台,飞轮调节性能实验装置工作状态运动速度波动实验：熟悉机组运转时工作阻力的测试方法，了解动载荷对机械系统速度波动的影响和原因。咨询热线
联系方式见右侧悬浮框
中人教仪厂专业为客户提供【高性价比机械飞轮调速实验台,飞轮调节性能实验装置】的实训室建设方案，对【高性价比机械飞轮调速实验台,飞轮调节性能实验装置】施行三包售后服务，如果您对我们的【高性价比机械飞轮调速实验台,飞轮调节性能实验装置】有不了解的地方，请咨询我们客服或来电咨询，我们将竭诚为您服务。

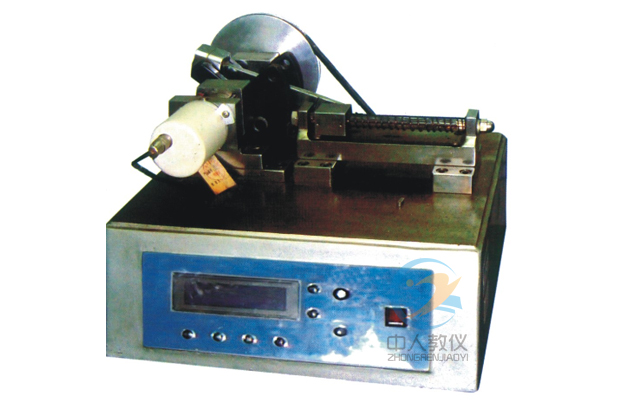

ZRJX-FLD-1机械系统动力学飞轮调速创新组合实验台
一、实验目标
1）满足机械速度波动测试仿真实验。调节转速观察机械的速度波动现象，求解系统运转的不均匀系数，绘制实测与仿真对比曲线。2）满足机械速度波动调节实验。分别改变飞轮大小和工作阻力的大小，观测机械速度波动变化情况，并与理论计算结果进行比较分析，进而掌握周期性速度波动的调节方法和设计指标，掌握飞轮设计方法及计算飞轮转动惯量。
二、性能特点：
1）配有大小飞轮，可比较不同飞轮质量的调速效果。2）配有刚度不同的弹簧作为滑块的工作阻力，测试、比较在不同负载状态下机械运转的工作阻力及速度波动。
3）工作机械系统速度可调，以测试、比较不同转速下的速度波动情况及在不同转速下的调速效果。
4）确保组成实验台的各个运动构件有良好的配合间隙，使用寿命长。
三、主要技术参数：
大飞轮1个φ175×28；小飞轮1个φ145×25；
基圆半径r＝40mm推杆升程h=15；
直流调速电动机1台电压220V；N=125W转速n=1500r/min；
角位移传感器2个；
输出电压/脉冲数：5V/1000P，5V/360P；
软件光盘1张；
外形尺寸:500X600X460mm
ZRJX-FLD-2机械动力学实验台
实验台采用工程应用中飞轮调速最典型的小型冲床结构为实验对象，并对其中部件作了创新设计，设计成冲压力、飞轮惯量可调、机组工作阻力模式可变换的创新型组合实验台，使实验测试对象可根据工作阻力模式进行变换。在实验台上更换几个简单零件即可将实验台改变机构结构形式，将实验台由冲床结构实验台转换为压力机结构实验台，工作阻力形式从冲击力模式转变为随机组中曲轴转角成线性变化的压力变化模式，并可改变冲击力或压力变化值。通过测量飞轮在不同工作阻力模式状态下的平稳运动规律以及起动、制动特性来分析和研究机械系统动力学问题。
实验内容
（1）机组非工作状态稳定运动速度波动实验：了解光电编码器工作原理，掌握系统速度波动的测试方法，理解机组稳定运转时速度出现周期性波动的原因。
（2）机组工作状态运动速度波动实验：熟悉机组运转时工作阻力的测试方法，了解动载荷对机械系统速度波动的影响和原因。
（3）机组起动、制动速度波动测试实验。
（4）机组起动、制动时间测试实验。
（5）机械能最大盈亏功的测试及分析计算实验。
（6）机械速度波动的调节实验：改变飞轮大小，观察机械速度波动的变化情况，并与理论计算结果进行比较分析，进而掌握周期性速度波动的调节方法和设计指标。利用实验数据计算飞轮的等效转动惯量，掌握飞轮的设计方法设计飞轮。
（7）曲柄滑块运动学分析实验。
主要技术参数
（1）冲压力传感器量程：0～5000N 精度：0.5％（2）电机转矩传感器量程：0～100N 精度：0.5％
（3）光栅角位移传感器：输出电压：5V 脉冲数：360P
（4）电机额定功率：P=180W
（5）电机转速：1400r/min
（6）电 源：220V交流/50HZ
（7）外形尺寸：590×560×610(mm)
（8）重 量：90kg
如对本产品/文章：高性价比机械飞轮调速实验台,飞轮调节性能实验装置有任何疑问请随时联系我们，我们将尽力为您提供最全的实训室建设方案和最优质的服务
本文分享链接：http://www.51b6.cn/cpzh/4247.html
常见问题：
问题①：你们公司都有什么资质？
答：我们中人公司是国家注册的生产商，具有专利证书、软件著作权等生产型企业应当具备的资质，并且我们生产的【高性价比机械飞轮调速实验台,飞轮调节性能实验装置】都是100%测试才允许出厂的。
问题②：如果我们单位购买【高性价比机械飞轮调速实验台,飞轮调节性能实验装置】是否包含安装调试培训服务？
答：我们所有设备如果没有注明“不含安装/调试/培训”等字样（举例：【高性价比机械飞轮调速实验台,飞轮调节性能实验装置】不含安装调试培训，含运费。），都是可以包安装调试培训的。
问题③：你们能提供【高性价比机械飞轮调速实验台,飞轮调节性能实验装置】的整体实训室的建设方案吗？
答：如果您对我们的【高性价比机械飞轮调速实验台,飞轮调节性能实验装置】有意向，可以来电咨询或者咨询企业QQ：2198972893。让我们客服为您量身定做一个方案或者提供我们现有的方案。同时需要您留下贵单位的全称，方便我们做报告。
