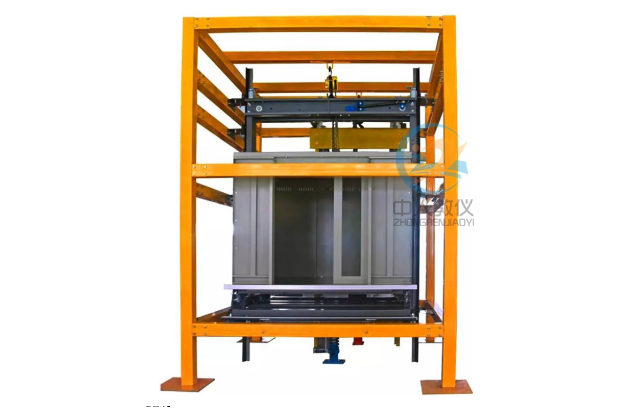

电梯模拟井道实训装置
栏目分类：产品总目录 发布日期：2020-07-13 浏览次数：次
电梯模拟井道实训装置,电梯井道设备安装实训平台学生借助电梯井道系统设计图在模拟井道顶部放样线并对井道设备按顺序进行安装与测量.
联系方式见右侧悬浮框
中人教仪厂专业为客户提供【电梯模拟井道实训装置,电梯井道设备安装实训平台】的实训室建设方案，对【电梯模拟井道实训装置,电梯井道设备安装实训平台】施行三包售后服务，如果您对我们的【电梯模拟井道实训装置,电梯井道设备安装实训平台】有不了解的地方，请咨询我们客服或来电咨询，我们将竭诚为您服务。
ZRDT-JD电梯井道设施安装与调试实训考核装置
一、 产品概述
本装置是根据当前真实电梯井道系统的安调和维保需求而开发的一种电梯井道放样与安装实训考核的平台。适用于各职业院校、技工类学校的电梯安装与维保、自动化、机电自动化等电梯相关专业以及职业资格鉴定中心和培训考核机构。电梯轿厢拆装实训装置采用真实的电梯层门地坎、轿厢导轨、轿厢架、轿厢、轿厢门地坎、轿厢缓冲器、对重导轨、对重架、护栏、对重块、对重缓冲器等器件，学生借助电梯井道系统设计图在模拟井道顶部放样线并对井道设备按顺序进行安装与测量，使其符合规范要求，并通过轿厢架和对重架的上下运动模拟其在井道导轨上的运行并辅助检验导轨实际安装质量。
二、 产品特点
1、 采用了钢结构电梯井道平台设计，整体外观简洁明了；2、 遵循了�？榛纳杓评砟�，根据电梯安装工艺要求进行教学实训式的设计；
3、 采用真实机构器件，使学生学到的与实际应用的一致；
4、 模拟真实环境，使其安装工艺与实际安装一致，且能更方便的进行其维保项目的操作；
5、 采用了手动葫芦拖动轿厢架和对重架在导轨上的运动，使演示与调试更加方便。
6、正版电梯轿厢三维仿真拆装教学软件
软件基于独立运行的虚拟实验3D环境，无需依托任何第三方虚拟环境
软件具备以下功能：
（一）具备电梯轿厢系统介绍功能
1.以文字的方式或者语音讲解的方式对轿厢系统进行介绍
（二）具备轿厢拆装功能
1.软件以真实的电梯轿厢为蓝本建立轿厢三维模型，学生可以通过与软件的交互对轿厢进行任意角度旋转、放大、缩小，观察轿厢的结构。
2.软件设有电梯轿厢零件库及拆装工具库
3.轿厢上的每种零件可以进行单一展示，并可展示轿厢的爆炸图。
4.可以对轿厢进行自动拆卸和自动安装功能，为学生展示轿厢拆装的过程，拆装过程中，学生可以选择某一零件，展示此零件在轿厢上所处的位置。
5.学生可以自行手动对轿厢进行拆卸和安装，根据课堂上学到的知识，选择拆装工具库中的工具有步骤的对轿厢进行拆装。
三、 技术参数
1、 井道尺寸：2000mm×2000mm×3000mm（长×宽×高）；2、 安全�；ぃ夯撼迤�；
3、 整机重量：≤1000KG；
4、 外形尺寸：2240mm×2240mm×3000mm（长×宽×高）。
四、 配置清单
| 序号 | 名称 | 数量 | 单位 | 备注 |
| 1 | 井道框架 | 1 | 台 | 钢构 |
| 2 | 手动葫芦 | 2 | 台 | |
| 3 | 钢丝线及线坠 | 1 | 套 | |
| 4 | 导轨支架 | 16 | 套 | |
| 5 | 导轨 | 8 | 条 | |
| 6 | 导轨连接板 | 4 | 块 | |
| 7 | 导靴 | 8 | 套 | |
| 8 | 润滑油瓶 | 4 | 套 | |
| 9 | 轿厢架 | 1 | 个 | 拉杆座、斜拉杆及减震橡胶座等 |
| 10 | 轿厢 | 1 | 个 | 轿顶、轿壁及轿底组件等 |
| 11 | 轿厢门地坎 | 1 | 条 | |
| 12 | 弹簧缓冲器 | 1 | 个 | |
| 13 | 层门地坎 | 1 | 条 | |
| 14 | 层门地坎支架 | 2 | 个 | |
| 15 | 对重架 | 1 | 个 | |
| 16 | 对重护栏 | 1 | 个 | |
| 17 | 对重块 | 2 | 块 | |
| 18 | 聚氨酯缓冲器 | 1 | 个 | |
| 19 | 安装配件 | 2 | 套 | 备用1套 |
| 20 | 安装与测量工具 | 1 | 套 | 水平尺、卷尺、校导尺及磁铁等 |
| 21 | 随机资料 | 1 | 份 | 实训指导书与相关图集等 |
五、 实训项目
1、 电梯井道的放样；2、 电梯导轨支架与导轨的安装与调整；
3、 电梯轿厢龙门架与导靴的安装与调整；
4、 电梯轿厢的安装；
5、 电梯轿厢地坎的安装与调整；
6、 电梯对重架与导靴的安装与调整；
7、 电梯对重块的安装；
8、 电梯对重护栏的安装与调整；
9、 电梯层门地坎的安装与调整；
10、 电梯层门地坎与轿厢门地坎尺寸的调整；
11、 导轨与导靴的保养。
