气压传动与控制实验教学培训系统
栏目分类：产品总目录 发布日期：2020-05-09 浏览次数：次
气动实验箱,气压传动与控制实验教学培训系统主要由铝合金机箱、各种小型标准工业气动元件、电气控制部分、等组成，结构紧凑，咨询热线13122891392
联系方式见右侧悬浮框
中人教仪厂专业为客户提供【气动实验箱,气压传动与控制实验教学培训系统】的实训室建设方案，对【气动实验箱,气压传动与控制实验教学培训系统】施行三包售后服务，如果您对我们的【气动实验箱,气压传动与控制实验教学培训系统】有不了解的地方，请咨询我们客服或来电咨询，我们将竭诚为您服务。

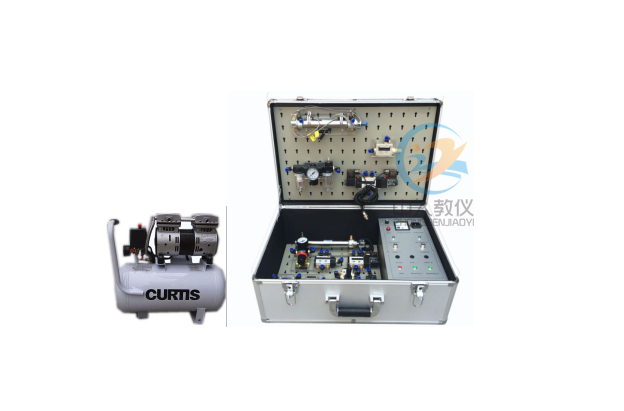

ZRQPL-01气动实验箱
一、设备概述
气动实训设备主要由铝合金机箱、各种小型标准工业气动元件、电气控制部分、等组成，结构紧凑、轻便实用。学生可自主搭接气动回路和电气控制回路。能开设气动元件和电气元件的识别、压力控制回路、方向控制回路、速度控制回路、顺序动作回路等实训项目。气动实训装置可带进教室作演示实验，适合职业院校与气动传动技术等课程的实训教学需要.微型空气压缩机(客户自备)，
◎ 供电电压：三相五线 AC 220 V±5%，50Hz；
◎ 控制电压：DC24V；◎ 工作环境温度：－5℃～40℃；
◎ 安全�；ご胧喊踩苑舷喙氐墓瓯曜迹�
◎ 外形尺寸（长×宽×高）：550mm×370mm×230mm；
二、气动基本实训回路
1、单作用气缸的换向回路2、双作用气缸的换向回路
3、单作用气缸速度控制回路
4、双作用气缸单向调速回路
5、双作用气缸双向调速回路
6、速度换接回路
7、缓冲回路
8、二次压力控制回路
9、单缸连续往复动作回路
10、卸荷回路
11、快速排气阀应用回路
三、气动配置清单
| 序号 | 分 类 | 元 件 名 称 | 数 量 |
| 1 | 实验箱 | 气动实验箱 | 1 |
| 2 |
组合元件 |
单作用缸 MAS25ⅹ100 | 1 |
| 双作用缸 MA25ⅹ100 | 1 | ||
| 三联件 AC2000 | 1 | ||
| 快速排气阀 | 1 | ||
| 减压阀 | 1 | ||
| 手动换向阀 H210—08 | 1 | ||
| 单电磁换向阀（二位五通）4V210-8（DC24V） | 1 | ||
| 双电磁换向阀（三位五通）4V230-8（DC24V） | 1 | ||
| 单气换向阀（二位五通）4A210—08 | 1 | ||
| 双气换向阀（二位五通）4A210—08 | 1 | ||
| 行程阀（按钮）MOV—3A | 1 | ||
| 3 | 附 件 | 气管 PU6ⅹ4 | 5米 |
| 4 | 电器配件 | 行程开关（装在缸体上） | 2个 |
| 5 | 资料 | 使用说明书 | 1册 |
| 6 | 气泵 | 8L | 1个 |
