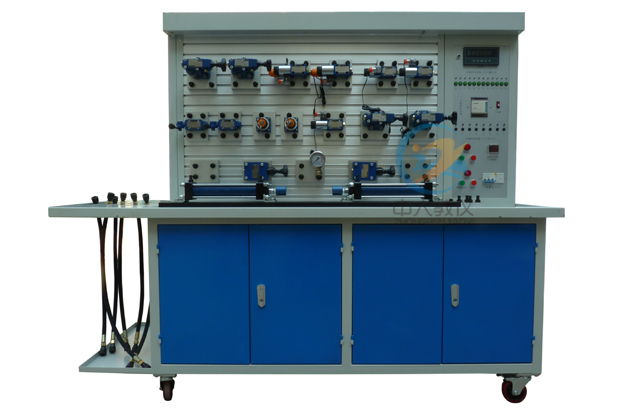

ZRYY-Y08工业型气动综合实验台
液压部分
工业型液压气动综合实验台是根据现代教学特点和最新的液压传动课程教学大纲要求设计的实验台。它采用先进的力士乐技术的液压元件和独特的�？榛钩闪瞬褰臃奖愕南低匙楹�，满足高等院校、中等专业学校及职业技工学校的学生进行液压传动教程的实验教学要求；达到培养学生动手、设计及综合运用能力，提高和加强了学生的创新设计能力的目的。
一、主要特点:
1.系统全部采用标准的工业液压元器件，使用安全可靠，贴近工业化。2.快速可靠的连接方式，特殊的密封接口，保证实验组装方便快捷，拆接不漏油，清洁干净。
3.精确的测量仪器，方便的测量方式，使用简单，测量精确可靠。
4.采用可编控制器（PLC）与微机通讯，实现电气自动化控制、可在线编程监控及故障检测。
①常用液压元件的性能测试
1.液压泵的特性测试
2.溢流阀的特性测试（静态测试）
3.节流调速阀的特性测试
②液压传动基本回路实验：
1) 溢流阀调压回路
2) 简单压力调定回路
3) 溢流阀缓冲回路
4) 二级压力回路
5) 双向压力调整回路
6) 多个溢流阀的调压回路
7) 减压阀的减压回路
8) 换向阀的卸荷回路
9) 先导式溢流阀的卸荷回路
10) 顺序阀的平衡回路
11) 速度调节回路
12) 调速阀短接速度换接回路
13) 节流阀进油节流调速回路
14) 节流阀回油节流调速回路
15) 调速阀进油节流调速回路
16) 调速阀回油节流调速回路
17) 节流阀变压节流调速回路
18) 调速阀变压节流调速回路
19) 进油节流调速回路
20) 回油节流调速回路
21) 方向控制回路
22) 保压（自锁）回路
23) 双缸工作控制回路
24) 顺序阀顺序动作回路
25) 电气行程开关顺序动作回路
26) 压力继电器顺序动作回路
27) 用PLC控制液压回路和系统
28) 液压传动性能实训
④ 学生自行设计、组装的扩展液压回路实验可达80种.
⑤ 序控制器（PLC）电气控制实验，机电液一体控制实验形式。
1、PLC的指令编程，梯形图编程的学习
2、PLC编程软件的学习及使用
3、PLC与计算机的通，在线调试、监控
4、PLC对液压传动控制的优化
二、实验台组成：
① 实验工作台实验工作台由铁制主体与铝合金型面板(T型钩槽)等构成。
工作台尺寸：长×宽×高=1900mm×1050mm×1800mm (其包装后约300kg)
② 液压泵站
系统额定工作压力：6.3Mpa。（最大可至7Mpa）
⑴. 电机—泵装置（1台）
变量叶片泵-电机1台：
变量叶片泵：单向，公称排量6.67mL/r，容积效率 90%；
电机：三相交流电压，功率2HP 4P，转速1450r/min；
⑵. 油箱：公称容积45L；附有液位、油温指示计，吸油、回油滤油器，安全阀等
③ 常用液压元件
以博世力士乐北京华德元件为主，配置详见配置清单。
每个液压元件均配有油路过渡底板，可方便、随意地将液压元件安放在铝合型面板上。
④ 电气测控单元
可编程序控制器(PLC)：三菱系列，I/O口20点，继电器输出形式，电源电压：AC 220V/50Hz,控制电压为DC24V，设有手动，自动，顺序等控制功能.
三、液压部份配置清单
| 实验操作台 | ||||
| 1 | 实验台 | 钢结构焊接而成 | 1台 | 中人教仪 |
| 2 | 万向轮 | 带自锁功能；滚轮式轴承 | 4只 | 安装实验台底部 |
| 3 | 脚垫 | 可调节固定 | 4只 | 安装实验台底部 |
| 液压泵站 | ||||
| 4 |
专用泵站控制系统 （1套） |
空开带漏保 | 1只 | CHNT |
| 5 | 交流接触器 | 2只 | CHNT | |
| 6 | 220V继电器 | 2只 | 欧姆龙 | |
| 7 | 急停按钮 | 1只 | 中人教仪 | |
| 8 | 按钮（红、绿） | 各2只 | 中人教仪 | |
| 9 | 指示灯 | 2吸 | 中人教仪 | |
| 10 | 急停按钮 | 各1只 | 中人教仪 | |
| 11 | 变量叶片泵+驱动电动机 |
额定排量:6.67ml/r 额定压力:6.3MPa 额定功率:1.5kw 额定电压：AC380V |
1套 | 中人教仪 |
| 12 | 蓄能器 | NXQ-0.6L | 1套 | 凯虹液压 |
| 13 | 油箱 | 额定容积45l | 1只 | 中人教仪 |
| 14 | 空气滤清器 | HS-1163 | 1只 | 登胜液压 |
| 15 | 吸油滤油器 | MF-04 | 1只 | 登胜液压 |
| 16 | 先导式溢流阀 | DB10 | 1只 | SUPER |
| 17 | 先导式溢流阀阀块 | 1套 | 中人教仪 | |
| 18 | 油温油面计 | LS-3 | 1只 | 登胜液压 |
| 19 | 单向阀 | S10A12B/ | 2只 | 华德液压 |
| 20 | 风冷器 | AW0607-CA1∮220V | 1只 | 恒昌 |
| 21 | 压力表 | YN-60 0-10MPa | 2只 | 飞天液压 |
| 22 | 油管 | 1.5米 | 2条 | 中人教仪 |
| 液压配件 | ||||
| 23 | 双作用液压缸组件 |
元件型号:MOB-50*200-LB 最大行程：200mm缸径50 |
2只 | TIANYU |
| 24 | 节流阀截止阀组件 | 元件型号：DV8-1-10B/ | 2只 | 华德液压 |
| 25 | 单向阀组件 | 元件型号：S8A02B/ | 2只 | 华德液压 |
| 26 | 液控单向阀组件 |
元件型号：SV10PB1-30B/ 组件型号：FQ-SV10-3F |
1只 | 华德液压 |
| 27 | 溢流阀(直动式) 组件 |
元件型号：DBDH6P10B/100 组件型号：FQ-DH6P-2F |
2只 | 华德液压 |
| 28 | 溢流阀(先导式) 组件 |
元件型号：DB10-1-30B/315 组件型号：FQ-DB10-3F |
1只 | 华德液压 |
| 29 | 顺序阀组件 |
元件型号：DZ10-1-30B/210YM 组件型号：FQ-DZ6-3F |
2只 | 华德液压 |
| 30 | 单向调速阀组件 |
元件型号：2FRM5-31B/15QB 组件型号：FQ-2FRM5-2F |
1只 | 华德液压 |
| 31 | 减压阀组件 |
元件型号：DR10-1-30B/100Y 组件型号：FQ- DR10-2F |
1只 | 华德液压 |
| 32 | 二位三通电磁换向阀组件 |
元件型号：3WE6A61B/CG24N9Z5L 组件型号：FQ-3WE6A-3F |
1只 | 华德液压 |
| 33 | 二位四通电磁换向阀组件 |
元件型号：4WE6C61B/CG24N9Z5L 组件型号：FQ-4WE6C-3F |
2只 | 华德液压 |
| 34 | 三位四通电磁换向阀(O) 组件 |
元件型号：4WE6E61B/CG24N9Z5L 组件型号：FQ-4WE6E-3F |
1只 | 华德液压 |
| 35 | 三位四通电磁换向阀(M) 组件 |
元件型号：4WE6G61B/CG24N9Z5L 组件型号：FQ-4WE6G-3F |
1只 | 华德液压 |
| 36 | 二位四通手动换向阀组件 |
元件型号：4WMM6E50B/ 组件型号：FQ-4WMM6E-3F |
1只 | 华德液压 |
| 37 | 压力继电器组件 |
元件型号：HED80A1X/100Z14KW 组件型号：FQ-HED8-1M |
1只 | 华德液压 |
| 38 | 四通组件 | 组件型号：FQ-4T-3F | 4个 | 中人教仪 |
| 39 | 甘油式压力表组件 | 组件型号：FQ-10MP a-1F-1M | 4只 | 雷尔达 |
| 40 | 高压油胶管组件 | 组件型号10-1-25.6MP a-2M-0.7 | 10根 | 中人教仪 |
| 41 | 高压油胶管组件 | 组件型号10-1-25.6MP a-2M-1.0 | 15根 | 中人教仪 |
| 42 | 液压阀过渡底板 | 液压阀专用底板安装在阀上 | 20块 | 中人教仪 |
| 43 | 快换接头阳接头 | 开闭式液压快速接头 | 90只 | 威尔康 |
| 44 | 快换接头阴接头 | 开闭式液压快速接头 | 56只 | 威尔康 |
| 45 | 进油分油组件 | 组件型号：4P-4F | 1套 | 中人教仪 |
| 46 | 回油分油组件 | 组件型号：4T-4F | 1套 | 中人教仪 |
| 47 | 液压油 | 32#抗磨液压油 | 40升 | 中石油 |
| 控制面板 | ||||
| 48 | PLC输入输出�？� |
组件型号：FQ-PLC-IN/OUT PLC:三菱FX1S-20MR 20点 |
1套 | 中人教仪 |
| 49 | 时间延时�？� | 组件型号：FQ-YS-001 | 1套 | 中人教仪 |
| 附件 | ||||
| 50 | 接近开关 | DC24V二线制 | 4只 | 工业件 |
| 51 | 接近开关专用支架 | 铝型材,专业开模制作 | 4套 | 中人教仪 |
| 52 | PLC编程电缆 | 1根 | 三菱 | |
| 53 | 电源插排 | AC250V 三孔 | 1个 | 公牛 |
| 54 | 产品使用手册 | 说明书、指导书 | 1册 | 中人教仪 |
2、以上元件的型号没有写完全,如有差入，以阀名称为准。
易损件清单/套
| 序号 | 名 称 | 规 格 | 数量 | 备 注 |
| 1 | 密封胶带（生料带） | 2卷 | 中人教仪 | |
| 2 | 密封组合垫片 | Φ22 | 5只 | 中人教仪 |
| 3 | 开闭式快换接头 | 10通径 | 4套 | 中人教仪 |
| 4 | 按钮开关、电器控制按钮 | 4只 | 中人教仪 | |
| 5 | 电器信号插头、插座 | 4套 | 中人教仪 |
备用工具清单(单位:把)/套
| 序号 | 名 称 | 规 格 | 数量 | 备 注 |
| 1 | 活动扳手 | 6” | 1 把 | 中人教仪 |
| 2 | 活动扳手 | 10” | 2 把 | 中人教仪 |
| 3 | 内六角扳手 | 1.5mm – 10mm | 1套 | 共9把 |
| 4 | 螺丝刀 | φ6 | 1套 | 共4把 |
| 5 | 尖嘴钳 | 1把 | 中人教仪 |
气动部分
该实验台是根据《液压气动传动技术与实训》、《气动控制技术》等通用教材设计而成，集可编程控制器和工业气动元件、执行�？槲惶�，除可进行常规的气动基本控制回路实验外，还可以进行模拟气动控制技术应用实验、气动技术课程设计。采用PLC控制方式，可从学习简单的PLC指导编程、梯形图编程，深入到PLC控制的应用，可与计算机通讯、在线调试等实验功能，能完美结合气动技术和电气PLC控制技术，适用电工、机电一体化等专业实训考核。一、主要特点：
1.模块化的结构设计搭建实验简单、方便，各气动元件成独立�？�，配有方便安装的底板，实验时可以随意在通用铝合金型材板上组建各种实验回路，操件简单快捷。2.快速可靠的连接接头，拆卸简便省时。
3.采用标准的工业气动元件，性能可靠、安全。
4.低噪音的工作泵站，提供一个安静的实验环境（噪声<60）。
二、实验项目：
① PLC控制回路实验:
1.单作用气缸的换向回路
2.双作用气缸的换向回路
3.一次压力控制回路
4.二次压力控制回路
5.高低压切换回路
6.双作用气缸的双向调速回路（进口调节、出口调节）
7.速度换接回路
8.缓冲回路
9.互锁回路
10.过载保护回路
11.位置控制式单往复回路
12.压力控制式单往复回路
13.时间控制式单往复回路
14.单双作用缸连续往复动作回路
15.采用节流阀的同步回路
16.三缸连动回路
17.计数回路
18.延时回路
19.逻辑阀的应用回路（或逻辑）
20.双手操作回路
② 继电器控制回路
汽缸缓冲回路
汽缸给进系统
双缸动作回路
② 可编程序控制器（PLC）电气控制实验，机-电-气一体化控制实验：
⑴ PLC指令编程、梯形图编程学习
⑵ PLC编程软件的学习与使用
⑶ PLC与计算机的通讯、在线调试
⑷ PLC与气动相结合的控制实验
⑸ PLC指令编程实训
③ 学生自行设计、组装和扩展各种回路实验
三、实验台组成：
实验台由实验台架、工作泵站、气动元件、电气控制单元等几部分组成。1.实验台架：实验台架由铁制主体、铝合金操作面板等构成
工作台尺寸：长×宽×高＝1900mm×1050mm×1800mm (其包装重量约300kg)
2.工作泵站：
气泵输入电压：AC 220V/50Hz 电机（双头）功率：1200W
额定输出压力：0.8Mpa 气泵容积：20L
工作噪声：< 60分贝
3.气动元件：
以JELPC气动元件为主，配置详见附件。
气动元件均配有过渡底板（工程塑料），可方便、随意地将元件安放在实验面板（面板带“Ｔ”沟槽形式的铝合金型材结构）上�；芈反罱硬捎每旎唤油�，拆接方便快捷。
4.电气控制单元：
可编程序控制器(PLC)；采用三菱系列, CPU224,I/O口20点；继电器输出形式。
电源电压：AC 220V/50Hz
四、工业型液压综合实验台气动部份配置清单
| 分 类 | 项 目 | 规格型号 | 数量 | 备注 |
| 实验平台 | 气动实验台（铝合金型材实验面板） | 1台 | 中人教仪 | |
| 动力泵站 | 空气压缩机 | WY5.2 | 1台 | 杭州 |
|
执 行 元 件 |
不锈钢-单作用气缸 | 元件型号：MSA-20*75-S | 1只 | JELPC |
| 不锈钢-双作用气缸（单出杆） | 元件型号：MA-20*100-S | 2只 | JELPC | |
| 不锈钢-双作用气缸（双出杆） | 元件型号：MAD-20*100-S | 1只 | JELPC | |
| 气缸固定脚座 | 元件型号：MA20-LB | 4套 | JELPC | |
| 调压件 | 三联件 | 元件型号：AC1500 | 1只 | JELPC |
| 减压阀（带压力表） | 元件型号：AR1500 | 1只 | JELPC | |
|
电 控 元 件 |
二位三通电磁换向阀（�？� | 元件型号：3V110-06-NO-DC24V | 1只 | JELPC |
| 二位三通电磁换向阀（常闭） | 元件型号：3V110-06-NC-DC24V | 1只 | JELPC | |
| 二位五通电磁换向阀（单） | 元件型号：4V110-06-DC24V | 2只 | JELPC | |
| 二位五通电磁换向阀（双） | 元件型号：4V120-06-DC24V | 1只 | JELPC | |
| 三位五通电磁换向阀（中封式） | 元件型号：4V130C-06-DC24V | 1只 | JELPC | |
|
纯 气 控 元 件 |
二位五通气控换向阀（单） | 元件型号：4A110-06 | 2只 | JELPC |
| 二位五通气控换向阀（双） | 元件型号：4A120-06 | 3只 | JELPC | |
| 单向止回阀 | 元件型号：VOR-06 | 2只 | JELPC | |
| 单向节流阀 | 元件型号：ASC100-06 | 2只 | JELPC | |
| 顺序阀 | 元件型号：KSP-08 | 1只 | 中国华能 | |
| 快速排气阀 | 元件型号：QE-01 | 2只 | JELPC | |
| 或门逻辑阀（梭阀） | 元件型号：ST-01 | 3只 | JELPC | |
|
机 械 元 件 |
二位五通手动换向阀 | 元件型号：4H210-06 | 2只 | JELPC |
| 机械阀(滚轮式) | 元件型号：JM-07 | 2只 | JELPC | |
| 机械阀(按钮式) | 元件型号：JM-06A | 1只 | JELPC | |
|
电 器 元 件 |
接近开关（带插头线） | 4个 | 三线制 | |
| 磁性开关（带插头线） | 元件型号：CS1-SBL-20 | 4个 | JELPC | |
| 开关绑带 | 元件型号：MA20-BAND | 4个 | JELPC | |
| 可编程序控制器（PLC） | 元件型号：FN-1S | 1只 | 三菱 | |
| PLC下载线缆 | 1套 | |||
| 时间继电器 | 1套 | |||
|
附 件 |
L型调速节头 | 元件型号：SL4-01 | 7只 | JELPC |
| 强电插线 | 5条 | 南京康尼 | ||
|
备 用 件 |
消声器（�。� | 元件型号：BSL-01 | 4只 | JELPC |
| 消声器（大） | 元件型号：BSL-03 | 2只 | JELPC | |
| 减径直通 | 元件型号：PG8-6 | 2只 | JELPC | |
| “T”型三通 | 元件型号：PE-4 | 5只 | JELPC | |
| 四通 | 元件型号：PZA-4 | 2只 | JELPC | |
| 螺纹直通 | 元件型号：PC4-01 | 2只 | JELPC | |
| 接头（弯） | 元件型号：PL4-01 | 4只 | JELPC | |
| 接头（弯） | 元件型号：PL6-01 | 2只 | JELPC | |
| 气管 | 元件型号：PUO0425（桔） | 200米 | JELPC | |
| 螺纹塞头 | 元件型号：1/8” | 5只 | JELPC | |
| 管塞 | 元件型号：PP-4 | 10只 | JELPC | |
|
资 料 |
实验指导书 | 1册 | 中人教仪 | |
| 光盘(PLC软件、程序) | 1套 | 三菱 | ||
|
工 具 |
密封胶带（生料带） | 2卷 | ||
| 活动扳手 | 6” | 2 把 | ||
| 内六角扳手 | 10” | 1套 | ||
| 螺丝刀 | Φ6*12.5 | 1套 | ||
| 尖嘴钳 | 5” | 1把 | ||
| 剪刀 | 5” | 1把 |
