液压气动语音多功能控制陈列柜
栏目分类：产品总目录 发布日期：2020-05-06 浏览次数：次
液压气动语音多功能控制陈列柜,液压实训台使学员能够掌握液压系统故障分析技巧，快速准确地找出故障所在。咨询热线13122891392
联系方式见右侧悬浮框
中人教仪厂专业为客户提供【液压气动语音多功能控制陈列柜,液压实训台】的实训室建设方案，对【液压气动语音多功能控制陈列柜,液压实训台】施行三包售后服务，如果您对我们的【液压气动语音多功能控制陈列柜,液压实训台】有不了解的地方，请咨询我们客服或来电咨询，我们将竭诚为您服务。

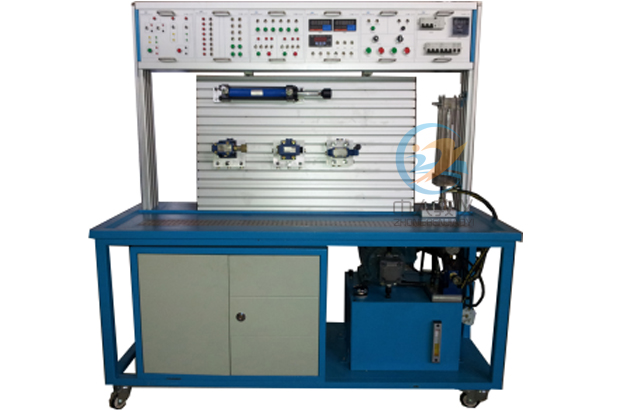

ZRYY-GZ系统故障分析与排除实训考核装置,液压故障实验台
液压技术已广泛应用于我国各个领域。由于液压系统是结构复杂且精密度高的机、电、液综合系统，液压故障诊断难度较大，常常成为企业生产顺行的重大障碍。本实验台将通过典型故障诊断处理传授正确思路、科学方法和先进经验，使学员能够掌握液压系统故障分析技巧，快速准确地找出故障所在。
一、实验项目
1、液压系统的常见故障诊断与处理实验；2、基本回路组合、拼接实验。
3、常用液压元件的性能测试实验。
4、液压传动系统组成示范演示实验。
5、液压传动各元部件结构及工作原理观摩、拆装实验。
6、PLC控制实验。
7、序控制器（PLC）电气控制实验：机-电-液一体控制实验。
二、实验内容
1、常用液压元件的故障诊断实验实验一：液压压力阀故障诊断与处理 1
实验二：液压压力阀故障诊断与处理2
实验三：液压换向阀故障诊断与分析1
实验四：液压换向阀故障诊断与分析2
实验五：液压流量阀故障诊断与处理1
实验六：液压流量阀故障诊断与处理2
实验七：液压执行元件故障诊断与处理1
实验八：液压执行元件故障诊断与处理2
实验九: 液压系统常见故障诊断与处理1
实验十: 液压系统常见故障诊断与处理2
实验十一: 液压系统常见故障诊断与处理3
2、机电、液压控制类实验（PLC、继电器）
实验一：液压泵的常见故障诊断与处理
实验二：PLC控制常见故障诊断与处理1
实验三：PLC控制常见故障诊断与处理2
实验四：电器控制常见故障诊断与处理1
实验五：电器控制常见故障诊断与处理2
实验六：电器控制常见故障诊断与处理3
实验七：电器控制常见故障诊断与处理4
4、可组合三项九大类50种液压传动基本回路实验
4.1压力控制回路
4.1.1调压控制回路
（1）溢流阀压力调定回路
（2）溢流阀单级远程调压回路
4.1.2变压回路
（1）一级减压回路
4.1.3卸荷回路
（1）三位四通换向阀的卸荷回路
（2）采用二位二通阀卸荷回路
4.1.4稳压回路
（1）液控单向阀保压回路
4.1.5卸压回路
（1）节流阀卸压回路
（2）顺序阀的卸压回路
4.2速度控制回路
4.2.1调速回路
（1）进油节流调速回路 （2）回油节流调速回路
（3）旁路节流调速回路 （4）调速阀控制调速回路
（5）差动连接增速回路 （6）调速阀节流阀并联的二次进给回路
（7）用电磁阀和调速阀的减压回路
4.2.2同步回路
（1）节流阀控制的同步回路
4.3方向控制回路
4.3.1换向回路
（1）换向阀控制换向回路 （2）顺序阀控制顺序回路
（3）二位四通阀，接近开关控制的顺序回路
（4）压力继电器控制的顺序回路
4.3.2锁紧回路
（1）用换向阀锁紧回路 （2）液控单向阀锁紧回路
（3）单向阀锁紧回路
另学生还可自行进行组装、设计各种扩展回路实验达90多种。
5、常用液压元件的性能测试实验
1）液压泵的特性测试；
2）溢流阀的静态特性测试；
3）节流阀速度负载特性测试；
4）调速阀速度负载特性测试；
5）减压阀的静态特性测试；
6）液压缸的特性测试；
6、可编程序控制器（PLC）电气控制实验：机-电-液一体控制实验。
1）PLC指令编程、梯形图编程学习；
2）PLC编程软件的学习与使用；
3）PLC与计算机的通讯、在线调试；
4）PLC在液压传动控制中的应用以及控制方案的优化。
三、性能与特点
1、机架采用2mm冷轧钢板按工业标准产品精制加工，表面喷塑处理，采用漏网式整体多重过滤的回油结构：镀铬孔式网板，叠加式油盒2、实验实训工作台面为特制带T型槽结构的铝合金面板，采用特殊定制，表面阳极氧化，有效工作面积大，保证能搭接复杂液压回路。
3、电控�？橄洳捎冒嗡抗ひ丈�2.5mm铝合金面板，箱体采用定制壳体，字体采用彩色分色丝映，美观、绝缘、耐压，且能快速装卸。液压由6个基本模块组成：主控电源�？榘澹潜砟？椋� 按钮�？�， PLC可编程控制器模块，继电器�？�，故障诊断�？�，（提供全电器安全控制的功能，提供流量、压力、电机、主电路的控制）。
4、安全�；ご胧壕哂薪拥乇；�、漏电保护、过载保护、液压泵防反转保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实训导线。
5、系统采用标准的工业用液压元器件，所有液压阀采用国际先进的力士乐技术液压元件；
6、实训回路即插即用：连接方式采用快换接头，每个接头都配有带自锁结构的单向阀（即使实训过程中接头未接好而脱落，亦不会有压力油喷出），内部密封材料运用国际最新密封材料四氟材料密封圈；
7、实训控制方式多样化：实训回路可运用机械控制、传统的继电器控制、先进的PLC自动控制等多种控制技术；
8、设备具有扩展空间：实训配置方案可根据具体要求进行配置，也可对实训设备增加元器件以及其他控制方式以增强实训台的功能，元器件均采用标准化接头，对后期所新增的元器件实训台均可兼容；
9、可编控制器（PLC）能与PC机通讯：实现电气自动化控制、可在线编程监控及故障检测，以及可以运用PC机与PLC对液压控制系统进行深入的二次开发等；
10、实验台电器控制由多种�？榘遄槌�，可以满足各类控制要求，各功能模块之间组合使用连线，简单、安全、可靠、控制功能齐全。故障诊断电器模块均采用�？胤绞缴柚�，隐蔽性强，可重复。
四、主要技术参数
1）电动机型号：2HP 额定功率：1.5KW 额定转速：1450r/min2)电动机型号：3HP 额定功率：2.2KW 额定转速：1450r/min
3)变量叶片泵：VP1-12 额定排量：6.67ml/rev 最高工作压力：7Mpa
4)定量叶片泵：PV2R-8 额定排量：8ml/rev 最高工作压力：7Mpa
液压泵站安装有吸油过滤器，空气过滤器，液位计，温度传感器，油温冷却循环系统。
5）外形尺寸：1650×600×1600mm
五、液压故障诊断与维修实验台配置清单
| 序号 | 名 称 | 型号 | 数量 | 备 注 |
| 1 | 实验台架 | 1590´550´1680mm | 1台 | |
| 2 | 实训屏 | 带“T”型沟槽铝合金型材 | 1块 | 中人教仪 |
| 3 | 定量叶片泵 | PV2R1-8R-F | 1台 | |
| 4 | 变量叶片泵 |
型号：VP-15 公称排量：12L/min 额定压力：7Mpa |
1台 | |
| 5 | 驱动电动机 |
额定功率：1.5KW、 额定电压：380V |
1台 | |
| 6 | 驱动电动机 |
额定功率：2.2KW、 额定电压：380V |
1台 | |
| 7 | 油箱 | 65L | 1个 | 中人教仪 |
| 8 | 滤油器 | MF-04 | 1个 | |
| 9 | 油温油面计 | YF-3” | 1个 | |
| 10 | 双作用单出杆油缸 |
HOB32*150LA 压力10Mpa 缸径Ф32mm 行程150mm |
2件 | |
| 11 | 卸荷式调压总阀 |
YC-10 工作压力0.7~7MPa |
1件 | |
| 12 | 先导式溢流阀 |
Y-10B 调压范围0.5~6.3 MPa 流量10L/min |
1件 | |
| 13 | 先导式溢流阀 |
Y-25B 调压范围0.5~6.3 MPa 流量25L /min |
1件 | |
| 14 | 直动式溢流阀 |
DG-02 压力6.3 MPa 流量10L/ min |
2件 | 主阀 |
| 15 | 远程调压阀 |
YF-B8H1-S 调压范围0.6-8MPa 额定流量2L/min |
2件 | |
| 16 | 先导式减压阀 |
J-10B 调压范围0.5-5MPa 流量10L/min |
1件 | |
| 17 | 顺序阀 |
X-25B 调压范围0.5~6.3 MPa 流量25L/min |
2件 | |
| 18 | 压力继电器 | EYX15-5 | 1件 | |
| 19 | 节流阀 |
L-10B 工作压力0.3~6.3 MPa 流量10L |
2件 | |
| 20 | 调速阀 |
T-10B 工作压力0.5~6.3 MPa 流量10L |
2件 | |
| 21 | 单向阀 |
I-25B 压力6.3MPa 流量25L/min |
3件 | |
| 22 | 液控单向阀 |
IY-25B 压力6.3MPa 流量25L/min |
1件 | |
| 23 | 二位二通行程换向阀 |
22C-25B 压力6.3 MPa 流量25L/min |
1件 | |
| 24 | 二位二通电磁换向阀 |
22E2-25BH 压力6.3 MPa 流量25L/min |
1件 | |
| 25 | 二位二通电磁换向阀 |
22E2-25B 压力6.3 MPa 流量25L/min |
2件 | |
| 26 | 二位三通电磁换向阀 |
23E2-25B 压力6.3 MPa 流量25L/min |
1件 | |
| 27 | 二位四通电磁换向阀 |
24E2-25B 压力6.3 MPa 流量25L/min |
2件 | |
| 28 | 三位四通电磁换向阀 |
34E2-25B 压力6.3 MPa 流量25L/min |
2件 | |
| 29 |
34E2-25BH 压力6.3 MPa 流量25L/min |
1件 | ||
| 30 |
DSG-01-3C4 压力6.3 MPa 流量25L/min |
1件 | ||
| 31 | 液控顺序阀 |
XY-25B 工作压力0.5~6.3MPa 流量25L/min |
1个 | |
| 32 | 环形缝隙测试块 |
FX 压力1.5 MPa 流量10L/min |
1件 | |
| 33 | 细长小孔测试块 |
XCH 压力1.5 MPa 流量10L/min |
1件 | |
| 34 | 薄壁小孔测试块 |
BBK 压力1.5 MPa 流量10L/min |
1件 | |
| 35 | 椭圆齿轮流量计 |
LC-15 流量范围0.3-1.5m3/h 公称压力1.6MPa |
1件 | |
| 36 | 蓄能器 |
NXQA-0.63/ 10-L-A 容积0.63L 压力10MPa |
1件 | |
| 37 | 球阀 |
YJZQ-H10N 公称压力20MPa |
1件 | |
| 38 | 量筒 |
YL 550ml |
1件 | |
| 39 | 快换接头 |
KJ 压力10 Mpa |
40套 | |
| 40 | 快换接头(单头) |
DT 压力10 Mpa |
83个 | |
| 41 | 螺纹接头 |
JT 压力10 Mpa |
30个 | 性能测试用 |
| 42 | 管用直通接头 |
ZT 压力10 Mpa |
16个 | |
| 43 | 管用直角接头 |
GZ 压力10 Mpa |
16个 | |
| 44 | 聚氨酯高压油管 |
XPUΦ10-1 压力10 Mpa |
16根 | |
| 45 | 三通接头 |
SF3 压力10 Mpa |
6个 | 其中带表三通接头3个 |
| 46 | 四通接头 |
SF4 压力10 Mpa |
2个 | 中人教仪 |
| 47 | 快换连接底板 |
KD 60mm´ 80mm |
40个 | 中人教仪 |
| 48 | 油路板 |
YLB 压力10 Mpa |
28个 | 中人教仪 |
| 49 | 油缸底板 | CT-DB | 2个 | 中人教仪 |
| 50 | 顶缸座 | GZ | 1个 | 中人教仪 |
| 51 | 压力表 |
YTN150 0.4级1.6Mpa压力表 |
2个 | 无锡海天 |
| 52 | 压力表 |
YTN60 2.5级10mpa耐震压力表 |
2个 | 无锡海天 |
| 53 | 压力表 |
YTN60 2.5级10 mpa压力表 |
3个 | 无锡海天 |
| 54 | 可编程控制器 | FX1S-20MR-001 | 1 | 三菱 |
| 55 | PLC编程电缆 | SC-09 | 1 | 三菱 |
| 56 | 继电器 | MY4NJ | 6 | 欧姆龙 |
| 57 | 接近开关 | TX-SN5C-NPN | 4 | 台湾北崎 |
| 58 | 霍尔元件 | TX-12N4C-NPN | 1 | |
| 59 | 三相功率表 | DK3-DV05 | 1 | 温州华能 |
| 60 | 三相功率变送器 | DT33S-W3.3KW | 1 | 温州华能 |
| 61 | 开关电源 | S200-24 | 1 | 江苏常州 |
| 62 | 开关电源 | 5V/1A | 1 | 江苏常州 |
| 63 | 变压器 | TK500 | 1 | 长沙麓山 |
| 64 | 空气开关 | DZ47-16A | 1 | 正泰电器 |
| 65 | 保险 | RT18-32 | 3 | 正泰电器 |
| 66 | 交流接触器 | [JZC1-44/36V] | 7 | 正泰电器 |
| 67 | 航空插 | XS12/2P | 16 | 迈峰仪表 |
| 68 | 航空插 | XS12/3P | 11 | |
| 69 | 航空插 | XS12/4P | 8 | |
| 70 | 航空插 | XS16/4P | 1 | |
| 71 | 红灯按扭 | ZB2-BWB41C | 1 | 施耐德 |
| 72 | 绿灯按扭 | ZB2-BW31C | 8 | |
| 73 | 红灯按扭 | ZB2-BWB42C | 4 | |
| 74 | 黄灯按扭 | ZB2-BWB51C | 6 | |
| 75 | 转换按扭 | PBC[Y090]LYA7 | 1 | 台博电器 |
| 76 | 方型按扭 | LAS1J-22Z | 1 | 红波按扭 |
| 77 | 电压表 | 85C-V30V | 1 | 凯达利 |
| 78 | 电流表 | 85C-A20A | 1 | 凯达利 |
| 79 | 指示灯 | NHC-24V | 4 | 上海冯事达 |
| 80 | 接线端子 | 1534 | 2 | 中人教仪 |
| 81 | 数显转速板 | 1 | 中人教仪 | |
| 82 | 数显温度板 | 1 | 中人教仪 | |
| 83 | 信号转换�？� | 1 | 中人教仪 | |
| 84 | PLC编程软件 | 1套 | 三菱 | |
| 85 | PLC编程手册（电子版） | 1套 | 三菱 | |
| 86 | 实验操作手册 | 1册 | 中人教仪 | |
| 87 | 密封胶带 | 2卷 | ||
| 88 | 密封圈 | 1组 | ||
| 89 | 6"活动扳手 | 1个 | ||
| 90 | 开口扳手 | 19-22 | 1个 | |
| 91 | 开口扳手 | 22-24 | 1个 | |
| 92 | 开口扳手 | 24-27 | 1个 | |
| 93 | 内六角扳手 | 1.5-10mm | 1个 | |
| 94 | 内卡环钳 | 6" | 1个 | |
| 95 | 外卡环钳 | 6" | 1个 | |
| 96 | 螺丝刀 | +字150mm | 1把 | |
| 97 | 螺丝刀 | —字150mm | 1把 | |
| 98 | 元件存放盆 | 3个 | ||
| 99 | 漏斗 | 1个 | ||
| 100 | 液压油 | 50kg |
