工程设备设计与实训系统
栏目分类：产品总目录 发布日期：2020-05-06 浏览次数：次
工程设备设计与实训系统,液压实验台采用2mm冷轧钢板静电喷塑制作而成，实验台下部带有元件柜，咨询热线13122891392
联系方式见右侧悬浮框
中人教仪厂专业为客户提供【工程设备设计与实训系统,液压实验台】的实训室建设方案，对【工程设备设计与实训系统,液压实验台】施行三包售后服务，如果您对我们的【工程设备设计与实训系统,液压实验台】有不了解的地方，请咨询我们客服或来电咨询，我们将竭诚为您服务。

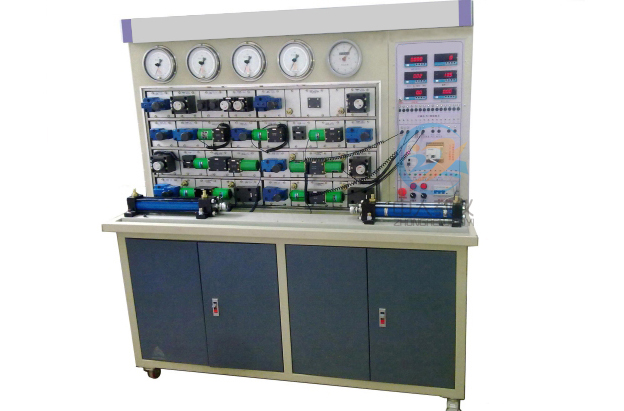

ZRYY-FB泵阀性能测试实验台
实验台概述及特点
1、液压马达阀门性能实训装置整体采用2mm冷轧钢板静电喷塑制作而成，实验台下部带有元件柜，可放置实验元件及工具，整体美观、大方；实验台底部安装有4只万向脚轮，可在方便移动。2、实验台立式布置，实验台�？榛杓�，通用实验板“U” 沟槽形式 ， 操作简单方便,具有良好的扩展性。
3、所有液压元件带铝合金型材底板，实验管路采用固定式，管路在背面以铜管固定连接，安装牢固，安全可靠，压力及流量在实验台正面调整，
4 、系统全部采用标准的工业用液压元件，使用安全可靠，真正工业化。所有液压阀均采用国际先进的力士乐技术液压元件，性能参数完全符合工业应用标准；
5 、具有多样化的实验控制方式。实验回路具有机械控制、传统的继电器控制、，能让实验者全方位、多层次的深入了解液压系统的控制多样化，以锻炼学生的灵活应用能力；
6 、水平台面安装有两只对顶加载油缸，刚性好、实验精度高;可实现双油缸对顶，台面部分焊接有10mm厚加载板，实验时保证台面不变形。
7 、配备先进的高精度测量仪器，如高稳定性的数据测量仪器等；
8 、实验台设集油装置，避免油液外漏
9 、液压站的泵源为定量泵供油，置于实验台底部，同时可进行定量泵的性能测试
10 、实验台配详细的实验操作与说明书、实验指导书，贴近教学教材及实际。
实验项目
l ）节流调速及进油调速阀调速2 ）油泵性能实验〔 油泵流量特性、容积效率及总效率）。
3 ）溢流阀静动态实验〔 启闭特性、压力超调特性）
4 ）调速阀的节流调速性能实验（进油节流调速，回油节流调速，旁路系统中工作特性）。
5 ）液压系统效率实验
液压泵站：
（1）定量叶片泵：公称排量8mL/r，容积效率 90%；
油泵驱动电机：三相交流电压，功率2.2KW，转速1450r/min；
（2）油箱：公称容积90L；附有液位、油温指示计，吸油、回油滤油器，安全阀等；
（3）高品质液压油：中石油32#抗磨液压油。
（4）安全�；ぃ壕哂新┑缪�、漏电流保护装置，安全符合国家标准。
实验台主要技术参数：
1、 实验台供电电源：国家标准工业用电——AC380V、50HZ；2、 实验台控制电压：安全控制电压——DC24V；
3、 使用环境要求：防潮、防尘环境；
4、 系统总功率：≤5KW;
5、 系统安全使用压力：≤7Mpa;
6、 实验台外形尺寸:(mm)：1700×650×1800.
7、 实验台整机重量：约400Kg。
主要元件清单
| 序号 | 名 称 | 规 格 型 号 | 数 量 | 备 注 |
| 实 验 台 | ||||
| 1 | 实验台 | 1700×650×1800mm | 1台 | 中人教仪 |
| 2 | 实训屏 | u型沟槽 | 1块 | 中人教仪 |
| 动 力 泵 站 | ||||
| 3 | 驱动电动机 |
额定功率： 2.2 KW 额定电压：380V |
1台 | 江苏昆山 |
| 4 | 定量叶片泵 | PV2R1-8F | 1只 | 昆山河谷 |
| 5 | 油箱 | 90L | 1只 | 中人教仪 |
| 6 | 滤油器 | MF-04 | 2只 | 台湾登胜 |
| 7 | 油温油面计 | YF-3” | 1只 | 台湾登胜 |
| 液 压 元 件 | ||||
| 8 | 节流阀截止阀 |
型号：DV12-1-10/2 通径:12mm 最大工作压力:35Mpa 流量范围:0-50L/Min |
2只 | 北京华德液压 |
| 9 | 单向阀 |
型号：S10A 通径:10mm 最高工压力:31.5Mpa 最小开启压差:0.05MPa 流速=6m/s时Q=30L/Min |
2只 | 北京华德液压 |
| 10 | 溢流阀(直动式) |
型号：DBDH6P/100Mpa 通径:10mm 最高背压:31.5 Mpa 最小开启压差:1.3MPa |
3只 | 北京华德液压 |
| 11 | 溢流阀(先导式) |
型号：DB10-1-30/100 最高背压:31.5 Mpa 最小开启压差:0.5Mpa 控制最高压力:31.5Mpa 最小开启压差:0.5MPa |
1只 | 北京华德液压 |
| 12 | 调速阀 |
型号：2FRM5-30/15Q 额定流量：15L/Min 最高工作压力：21MPa 温度、压力影响：2%-5% 流量调节范围：0－15L/min |
2只 | 北京华德液压 |
| 13 | 二位四通电磁换向阀(单) |
型号：4WE6C61/CG24 通径：6mm 工作压力：31.5Mpa 24V控制单电磁铁 |
2只 | 北京华德液压 |
| 14 | 五通 | 2只 | 中人教仪 | |
| 15 | 力表 | YB-100 | 5只 | 海天特种液压 |
| 16 | 紫铜管 | 8mm | 多根 | 中人教仪 |
| 17 | 管接头 | 多个 | 浙江宁波 | |
| 18 | 液压元件油路过渡板 | 铝合金 | 多只 | 中人教仪 |
| 19 | 流量传感器 |
型号：LWGY-6 精度等级：0.5级 量程：0-10L/min |
1只 | 上海 |
| 20 | 流量显示表头 | BT | 1只 | 苏州 |
| 21 | 转速传感器 | J3-D4C1 | 2只 | 上海 |
| 22 | 转速显示表头 | BTAR | 1只 | 苏州 |
| 23 | 功率变送器 | PAS-P | 1只 | 苏州 |
| 24 | 功率显示表头 | DP3 | 1只 | 苏州 |
| 电 器 元 件 | ||||
| 25 | 直流开关电源（DC24V） | 8A | 1只 | 中人教仪 |
| 26 | 三相空开 | 带漏电、短路�；� | 1个 | 正泰电器 |
| 27 | 电气控制单元 | 继电器器、端子排等 | 1套 | 中人教仪 |
| 28 | 电气操作面板 | 按钮、显示仪表等 | 1块 | 中人教仪 |
| 文 档 资 料 | ||||
| 29 | 实验操作手册 | 1册 | 中人教仪 | |
| 备 品 易 损 件 | ||||
| 30 | 密封胶带（生料带） | 2卷 | ||
| 31 | 密封组合垫片 | Φ22 | 8只 | |
| 32 | 按钮开关 | DS451 | 若干 | |
| 33 | 电器信号插头、插座 | 4套 | ||
| 工 具 清 单 | ||||
| 34 | 活动扳手 | 6’ | 1把 | 五金工具 |
| 35 | 活动扳手 | 12’ | 1把 | 五金工具 |
| 36 | 呆扳手 | 10’ | 2把 | 五金工具 |
| 37 | 内六角扳手 | 1.5~10mm | 1套 | 五金工具 |
| 38 | “十”字螺丝刀 | 6’ | 1把 | 五金工具 |
| 39 | “一”字螺丝刀 | 6’ | 1把 | 五金工具 |
| 40 | “十”字螺丝刀 | 3’ | 1把 | 五金工具 |
| 41 | “一”字螺丝刀 | 3’ | 1把 | 五金工具 |
| 42 | 尖嘴钳 | 1把 | 五金工具 | |
