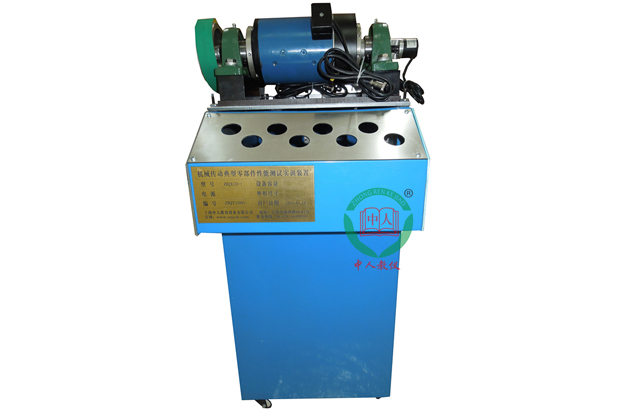

ZRJX-LBJ 机械传动典型零部件性能测试实训装置
（一）产品概述
“机械零部件性能测试实验台”可以测试、链传动、万向节传动性能及传动效率,适用于各院校《机械设计基础》、《机械设计》、《》等课程中机械传动典型零部件性能测试实训教学。
（二）系统特点
1.可手动或用计算机测试软件自动进行传动分析实训2.能通过计算机测试软件进行传动的运动模拟,直接观察传动特性
3.可更换不同的皮带轮,测试多种皮带传动
4.可分6级加载,在不同负载情况下测定皮带传动、链传动、万向节传动的传动稳定性及传动效率
5.计算机测试软件功能强大,具有数据采集、测试分析、曲线拟合、保存并打印实训结果等功能。可测量功率、转速、效率等参数的实时数据,并拟合绘制出效率、传动曲线等,各曲线坐标可任意设置。
（三）配置及技术性能
1.实训台(1)实验台为柜式.2.输入电源:单相三线 AC220V±10% 50Hz
3.外形尺寸:650mm×530mm×1060mm
4.电流型漏电�；�,I△n ≤30mA,动作时间≤0.1s,容量10A
5.直流调速器1个:采用PWM脉宽调制技术,输出电压 0～220VDC,输出电流 4ADC
6.数显转速表2个:可分别显示主、从动电机的转速
7.直流数显功率表2个:精度0.5级,既可显示功率值,也可切换显示电压和电流值
8.灯泡加载装置 1套
9.数据采集系统 1套
10.驱动电机:额定功率 355W
11.电机调速范围:0～1500r/min
12.负载电机:额定功率 355W
13.旋转编码器2个:铝合金材质,分度1000脉冲/转
14.带轮、链轮直径:Φ115mm～Φ125mm
（四）实验内容
1.测定皮带传动的传动稳定性及传动效率,可手动或自动绘制传动曲线和效率曲线实验内容:检测皮带传动主动带轮及从动带轮的的转速及转矩,绘制滑差率曲线及传动效率曲线。
2.测定链传动的传动稳定性和传动效率,可手动或自动绘制传动曲线和效率曲线
实验内容:检测链传动主、从动链轮的的转速,绘制从动链轮的的适时转速曲线,分析链传动的多边形效应。
3.测定万向节传动的传动稳定性
实验内容:检测万向节传动主、从动节的的转速,绘制从动链轮的的适时转速曲线,分析万向节传动的速度波动效应。
（五）主要零部件清单
| 序号 | 零件名称 | 零件规格 | 数量/件 | 单价 | 总价 | 备注 |
| 机械零件 | ||||||
| 1 | 安装大底板 | 45 | 1 | |||
| 2 | 电动机安装底板 | 45 | 2 | 需另外加工定位孔 | ||
| 3 | 发电机安装底板 | 45 | 2 | 需另外加工定位孔 | ||
| 4 | 直线轴承垫高块 | 3 | ||||
| 5 | 电机支撑座安装垫高块 | 8 | ||||
| 6 | 电机悬臂联接法兰 | 随电机订 | 4 | 外购 | ||
| 7 | 电机传感器压头 | 拉线式 | 2 | |||
| 8 | 角位移传感器支架 | 2 | ||||
| 9 | 砝码 | 1Kg | 4 | 外购 | ||
| 10 | 滑轮销轴 | 45# | 2 | |||
| 11 | 滑轮 | 45# | 2 | |||
| 12 | 砝码支架 | Q235-A | 1 | 外购 | ||
| 13 | 轴承座 | 调心轴承 | 4 | 外购 | ||
| 14 | 直线轴承 | 2 | 外购 | |||
| 15 | 直线导轨 | L=260 | 2 |
|
外购 | |
| 16 | 轴端挡圈 | Q235-A | 2 | |||
| 17 | 平皮带轮 | 45# | 2 | |||
| 18 | 平皮带 | 外购 L=900 | 1 | |||
| 19 | 圆带轮 | 45# | 2 | |||
| 20 | 圆皮带 | 外购 L=900 | 1 | |||
| 21 | 三角带轮 | 45# | 2 | |||
| 22 | 三角皮带 | 外购 L=900 | 1 | |||
| 23 | 链轮轮 | 45# | 2 | |||
| 24 | 链 | 外购 L=900 | 1 | |||
| 电气系统 | ||||||
| 1 | 驱动电机 |
外购 永磁 型号130SZ 355W 220v 1500r/min 后轴端加工M6孔，深12mm |
1台 | 外购 | ||
| 2 | 发电机 |
外购 励磁 型号130SZ 355W 220v 1500r/min 后轴端加工M6孔，深12mm |
1台 | 外购 | ||
| 3 | 压力传感器 | 外购 10Kg | 2 | |||
| 4 | 光栅传感器 | 360栅 | 2 | |||
| 5 | 负载灯泡 | 外购 | 4 | |||
| 6 | 后背板 | 铝塑板雕刻 | 1 | |||
| 7 | 控制面板 | 铝塑板雕刻 | 1 | |||
| 8 | 拨动开关 | 8 | 用于灯泡负载 | |||
| 9 | 灯泡负载 | 8 | ||||
| 10 | 检测系统 | 自制 | 1 | |||
| 11 | 分析软件 | 自制 | 1 | |||
| 工具清单 | ||||||
| 1 | 十字起 | 4寸 | 1 | |||
| 2 | 一字起 | 4寸 | 1 | |||
| 3 | 内六角扳手 | M8 | 1 |
|
||
