材料分拣综合实训考核装置
栏目分类：机电一体化教学设备 发布日期：2021-08-31 浏览次数：次
材料分拣综合实训考核装置,物料分拣实训系统适合于自动化、电气自动化、电气工程等专业的《运动控制》、《气压系统》、《机电一体化技术》、《检测与转换技术》等。
联系方式见右侧悬浮框
【材料分拣综合实训考核装置,物料分拣实训系统】是根据客户需求而写的，非常具有代表性，在客户搜索【材料分拣综合实训考核装置,物料分拣实训系统】时，都能通过我们来了解相关资讯，而且【材料分拣综合实训考核装置,物料分拣实训系统】在客户有需求时提供参考意见。

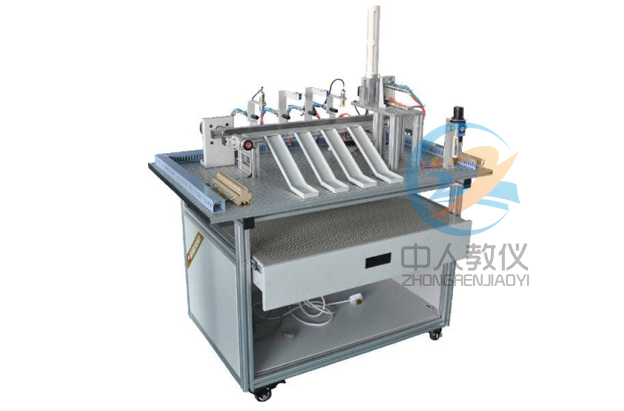

ZRGJD-FJ材料分拣综合实训考核装置,物料分拣实训系统
一、 设备概述：
材料分拣实验台是针对设备教学的要求而研发的，它涵盖了、气动控制、电机传动、电磁铁控制、位置控制、检测等教学内容，是实际工业现场生产设备的微缩装置�；诙嘀值募觳猓迪侄圆煌闹�、不同颜色物体的分拣。实训装置采用全开放式布局，可充分锻炼操作者系统接线、机械调试安装、软件编程、独立构建控制系统、反馈整定、故障检测及检修的能力。适合于自动化、电气自动化、电气工程等专业的《运动控制》、《气压系统》、《技术》、《检测与转换技术》等课程开设实训课。二、 设备特点：
1.材料分拣实训装置由底板、实训桌（型材结构）、气动部分、落料机构、物料传送机构、料槽及电气控制等六部分组成。气动部分由电磁阀和气缸组成，物料传送部分由电机和同步传送带组成。 2.电气控制由单相交流电机及减速器、电磁阀、气缸、开关电源、光电传感器、电容传感器、电感传感器、磁性传感器等组成。PLC选用三菱FX1N-40MR（16路继电器输出24路输入）。 3.通过传感器信号采集，PLC编程，对交流电机、电磁阀、进行较复杂的开关量控制、置控制、时序逻辑控制，实现对传送带上的物料进行定位、辨识、分类。三、技术数据
1.输入电源：单相三线~220V±10% 50Hz2.气源：0.2Mpa~0.55Mpa
3.工作环境：温度-10℃~+40℃相对湿度≤85%（25℃）海拔<4000m
4.实训装置容量：<0.5KW
5.外形尺寸：1000mm X 640mm X 1200mm
四、设备组成
1.实训装置结构有型材底板结构、铝合金型材实训台组成2.气动部分由调压过滤阀、电磁阀、调速阀、气缸及磁性开关组成
3.物料传送部分由单相交流电机及减速器和同步带组成
4.传感器有光电传感器、电容传感器、电感传感器、磁性传感器等组成
五 设备主要配置清单
| 名 称 | 型 号 | 数量 | 单 位 |
| 实训桌 | 实训桌采用铝型材框架结构 | 1 | 台 |
| 电磁阀 | SMC 24V | 6 | 件 |
| 气缸 | SMC | 6 | 件 |
| 磁性开关 | 12 | 件 | |
| 接近开关 | 6 | 件 | |
| 光电开关 | 2 | 件 | |
| 触摸屏 | MCGS | 1 | 件 |
| PLC主机 | FX3U-48MR | 1 | 台 |
| 三菱通讯电缆 | USB-SC-09-FX | 1 | 条 |
| 通信电缆 | SC-09 | 1 | 条 |
| 通讯�？� | FX3U-485BD | 1 | 块 |
| 三相异步电机 | 1 | 件 | |
| 变频器 | 1 | 件 | |
| 软件 | 仿真教学软件 | 1 | 套 |
| PLC编程软件 | |||
| 控制程序 | |||
| 说明书 | PLC实验指导书 | 1 | 册 |
| 安全插线 | 叠插式安全护套线，长50CM。 | 20 | 条 |
六、实训项目
1. 单相交流电机正反转控制2. 分拣出黑色与白色块
3. 物料分拣系统的调试
4. 分拣出红色与白色块
5. 气动控制技术应用
6. 分拣铝质工件到任一料槽
7. 传感器技术应用
8. 分拣金属工件到任一料槽
9. 电磁铁技术应用
10. 分拣非金属工件到任一料槽
11. 分拣出金属与非金属
