机电一体化综合实训考核设备
栏目分类：机电一体化教学设备 发布日期：2021-09-08 浏览次数：次
机电一体化综合实训考核设备,机电一体化实训系统采用冷轧钢板折弯焊接，表面静电喷塑，防火、防水、防腐蚀。实训桌下方装有四个万向轮和四个可调脚，万向轮移动时用。
联系方式见右侧悬浮框
【机电一体化综合实训考核设备,机电一体化实训系统】是根据客户需求而写的，非常具有代表性，在客户搜索【机电一体化综合实训考核设备,机电一体化实训系统】时，都能通过我们来了解相关资讯，而且【机电一体化综合实训考核设备,机电一体化实训系统】在客户有需求时提供参考意见。

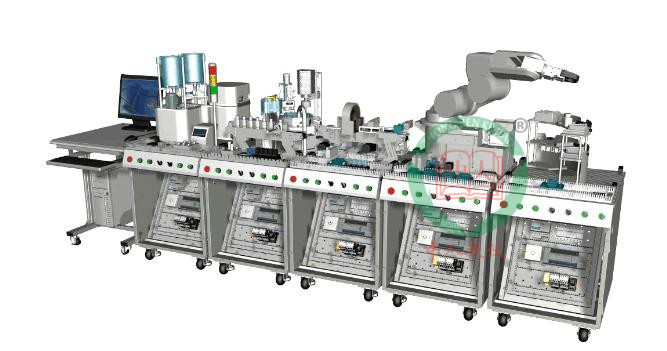

ZRJQR-815Q机电一体化综合实训考核设备,机电一体化实训系统
该套系统是基于《国家中长期人才发展规划纲要(2010-2020年)》对经济社会发展重点领域急需紧缺专门人才及创新型科技人才的培养要求，依据国家相关职业工种培养及鉴定标准，结合中国当前制造业的岗位需求，接轨世界技能竞赛（World skills）相关标准及规程开发设计而成。该套系统由“工作站”(Working Station）形式综合体现。
“工作站”可以�？榉绞阶杂勺楹�，形成多种模式，操作者不但在实习、工作中培养、训练了机械装调、电气管路连接、程序设计、工业机器人应用、传感器应用、计算机应用、检修排故、触摸屏组态、伺服、步进驱动控制等机电专业技能，同时也体验到职业素养中的社会能力与方法能力。
该设备技术涵盖面广，定位前瞻，是机电一体化专业教学实习、技能鉴定和技能竞赛的绝佳载体。
三、产品结构
每个独立的单元由实训桌、执行机构及挂板构成。每套设备除配独立的单元外，还配装配桌、工具柜、电脑桌等。
实训桌：采用冷轧钢板折弯焊接，表面静电喷塑，防火、防水、防腐蚀。实训桌下方装有四个万向轮和四个可调脚，万向轮移动时用，可调脚固定时用。实训桌台面是用铝型材拼接而成，方便学生将工件在其上任意位置、任意方式地安装，而不局限于在给定的孔位上按给定的方式安装。
执行机构：采用铝板精加工后组装而成，表面喷砂后阳极氧化，既防腐蚀又美观大方。
挂板：斜装于实训桌正下方，可很方便地取、卸。挂板上装有PLC、变频器等电器元件，统一由电缆线及快速插头与实训桌上的执行机构连接。
装配桌：有机械装配桌和电气装配桌各一台。均由台身和台面两大部分组成。台身用方管焊接喷塑后组装连接，台面用高密度中纤板，表面贴压防火板，耐腐蚀、防静电。整个装配桌可随意拆装，方便运输安装。
工具柜：用冷轧钢板折弯焊接，表面静电喷塑。工具柜有多个抽屉，可储藏工具，下面装4个万向轮，可推入工具柜的下方空隙处。
电脑桌：采用冷轧钢板折弯焊接加中纤板台面组装而成。下面装4个万向轮。
四、产品特点
1．设备综合运用了工业机器人应用技术、PLC及特殊功能�？榧际�、触摸屏应用技术、通信应用技术、交流伺服应用技术、交流变频应用技术、电力电子应用技术、传感器应用技术、气动控制技术、机械装调技术机电一体化高新技术的综合应用。
2. 通过模块化的设计，每个单元可以单独安装、调试、运行、教学、实训，学员可以从�？榛秸龅ピ�、从单机到联机、从简单到复杂得学习各种机电一体化技术。
3.整个设备主体配置为5个单元，另有5个可选配置单元，通过不同单元配置形式可以得到6种不同功能设备，从而实现的教学内容也会有所不同。用户可以资金预算和教学要求选择适合自己要求的配置，从而实现设备利用率的最大化。
五、产品配置与参数
1) 额定电压：AC380V ±10%
2) 额定功率：3.3KW
3) 环境湿度：≤90%
4) 安全�；すδ埽杭蓖０磁ィ┑绫；�，过欠压�；�，过流保护，过热�；ぁ�
5) PLC: 汇川H2u-1616MR /H2u-3232MT
6) 伺服：驱动器MR-JE-10A/电机HF-KN-13J-S100
7) 变频器：FR-D740-0.4K
8) 步进电机：XY系列
9) ABB机器人：IRB120-3/0.58有效负载3kg
10) 设备重量：330kg
11) 单站尺寸：L600mm×W720mm×H1500mm
12) 设备尺寸：L4800mm×W720mm×H1500mm
13) 工作站尺寸：L4800mm×W2500mm×H1500mm
六、机电一体化综合实训考核设备成套配置清单
| 成 套 产 品 配 置 标 准 | |||||
| 产品名称：机电一体化综合实训考核设备 | |||||
| 序号 | 物 料 名 称 | 规 格 型 号 | 单位 | 数量 | 备注 |
| 1 | 加盖拧盖单元 | ZR-815Q-26 | 套 | 1 | |
| 2 | 检测分拣单元 | ZR-815Q-27 | 套 | 1 | |
| 3 | 6轴机器人单元 | ZR-815Q-28 | 套 | 1 | |
| 4 | 成品入仓单元 | ZR-815Q-07 | 套 | 1 | |
| 5 | 颗粒上料单元 | ZR-815Q-47 | 套 | 1 | |
| 6 | 电源盒模块 | ZR-815Q-09 | 个 | 1 | |
| 7 | 电脑桌 | ZR-815Q-21 | 张 | 2 | |
| 8 | 装配桌 | ZR-815Q-33 | 张 | 2 | |
| 9 | 瓦特计 | ZR-TBD-007 | 台 | 1 | 三套配一套 |
| 10 | 数字量仿真盒 | ZR-TBD-008 | 台 | 1 | 三套配一套 |
| 11 | 产品配件包 | ZR-815Q-VII | 套 | 1 | 二级配置清单（1） |
| 二 级 配 置 清 单 （1） | |||||
| 序号 | 物 料 名 称 | 规 格 型 号 | 单位 | 数量 | 备注 |
| 1 | 多功能排插 | NEA3-1130-3 3米 | 个 | 2 | |
| 2 | 空气压缩机 | TYW-1A 12L | 台 | 1 | |
| 3 | 内螺纹直通 | APCF6-02 | 个 | 1 | |
| 4 | 铜芯聚氯乙烯护套电缆 | RVV 5*2.5mm2 黑色 | 米 | 5 | |
| 5 | PLC编程线 | SC-11 3M | 条 | 3 | |
| 6 | USB数据线 | A型公插头转B型公插头 3M 蓝色 | 条 | 1 | |
| 7 | USB数据线（带磁环） | A型公头转Mini-B T型口 3M 黑色 | 条 | 1 | |
| 8 | 485通讯线 | 2芯屏蔽线 长2M 两头压线针 | 条 | 4 | |
| 9 | PU气管 | US98A-060-040-B 蓝色 | 米 | 5 | |
| 10 | 颗粒圆瓶身 | ZR-815Q-48-001 | 件 | 24 | |
| 11 | 黑色瓶盖 | ZR-815Q-48-002 | 件 | 12 | |
| 12 | 白色瓶盖 | ZR-815Q-48-004 | 件 | 12 | |
| 13 | 白色物料块 | ZR-815Q-48-005 | 件 | 50 | |
| 14 | 蓝色物料块 | ZR-815Q-48-003 | 件 | 10 | |
| 15 | 物料盒子组件V3.0版 | ZR-815Q-28-06-00 | 套 | 6 | |
| 16 | 黑白标签片（白） | ZR-815Q-28-07-004 | 件 | 12 | |
| 17 | 黑白标签片（黑） | ZR-815Q-28-07-004 | 件 | 12 | |
| 18 | 配套光盘V3.0版 | ZR-815Q-VII.GP | 张 | 1 | |
| 19 | 设备使用说明书V3.0版 | ZR-815Q-VII.SM | 本 | 1 | |
| 20 | 学生凳组件 | 塑钢凳面(蓝）+铁质凳 | 套 | 4 | |
PLC部分
1. PLC基本指令的应用
2. PLC功能指令的应用
3. PLC步进指令的应用
4. 利用编程软件对PLC编程
5. PLC对变频器PID的控制
6. PLC控制环形传输带
7. PLC检测多种物料属性
8. PLC检测物料放置方向
9. PLC对传输带运行的绝对定位控制
10. PLC对传输带的脉冲定位控制
11. PLC对传输带的混合定位控制
12. PLC对双轴机器人的基本动作控制
13. 利用脉冲指令对步进电机控制
14. PLC对多轴工业机器人自动控制
15. PLC对装配件旋转控制
16. PLC对控制装配单元
17. PLC对堆垛机单轴与双轴控制
18. PLC对仓库出库入库自动控制
19. PLC对仓库间仓位调配的控制
人机界面系统实训
1. 窗口切换
2. 界面制作
3. 数据输入
4. PLC寄存器连接
5. 流动文字
6. 触摸屏监控环形传输带实训
7. 触摸屏监控各工作单元设备
8. 触摸屏监控双向双面仓储系统实训
9. 触摸屏对整体实训流程监控与管理
10. 通过触摸屏对整套系统参数设置
11. 触摸屏对系统报警代码查询与处理
12. 触摸屏多级权限设置实训
13. 触摸屏实现故障设置于诊断排除
变频器系统实训
1. 变频器基本接线操作
2. 开环系统实训
3. PU操作及外部操作
4. 速度定位系统实训
5. 并用操作运转实训
6. 通讯操作运转实训
7. 多段速度运转实训
8. 变频器无极调速实训
9. 瞬时停电起动实训
10. PID控制系统
11. 面板参数复制实训
12. 多位置定位参数调节
机器人系统实训
1. 步进系统接线操作
2. 单轴步进系统控制
3. 双轴及多轴步进系统控制
4. 多速度段运行控制
5. 启动与制动变速实训
6. 多点定位控制
7. 机器人原点与复位
8. 机器人单步与连续控制
9. 多细分度与脉冲实训
10. 网络IO监控机器人工作状态
交流伺服系统实训
1. 交流伺服系统基本接线操作
2. 放大器参数设置
3. 反馈与脉冲数观察
4. 脉冲输入控制正反转
5. 带速度反馈的脉冲控制正反转
6. 相对位置控制
7. 凸轮控制增量方式
8. 故障代码的熟悉与排除
9. 双轴仓库控制管理
传感器部分实训
1. 金属传感器的应用实训
2. 颜色传感器对单一颜色分拣实训
3. 颜色传感器对其他颜色分拣实训
4. 位置传感器实训
5. 霍尔传感器实训
6. 磁性开关实训
7. 编码器的应用
8. 编码器绝对控制与增量控制
9. 对射型与反射型传感器的应用
网络部分实训
1. RS485网络实训
2. 触摸屏通过PU控制变频器实训
3. PLC通过RS指令控制变频器实训
4. PLC、触摸屏与变频器通讯控制
5. N：N网络搭建与调整实训
6. 现场总线网络操作与设置
7. 现场总线网络搭建入门
机械部分
1. 结构部件的组装
2. 气动元件的组装
3. 机械零件的部件组装
4. 机械系统的装调
