制冷压缩机技术测试实验装置
栏目分类：制冷制热技术实训设备 发布日期：2017-12-04 浏览次数：次
为控制核心，依据国家标准GB/T5773-2004《容积式制冷压缩机性能试验方法》，以第二制冷剂量热器法为主要测量法，以水冷冷凝器法为辅助测量法。
联系方式见右侧悬浮框
【制冷压缩机技术测试实验装置,制冷压缩技术考核装置】是根据客户需求而写的，非常具有代表性，在客户搜索【制冷压缩机技术测试实验装置,制冷压缩技术考核装置】时，都能通过我们来了解相关资讯，而且【制冷压缩机技术测试实验装置,制冷压缩技术考核装置】在客户有需求时提供参考意见。

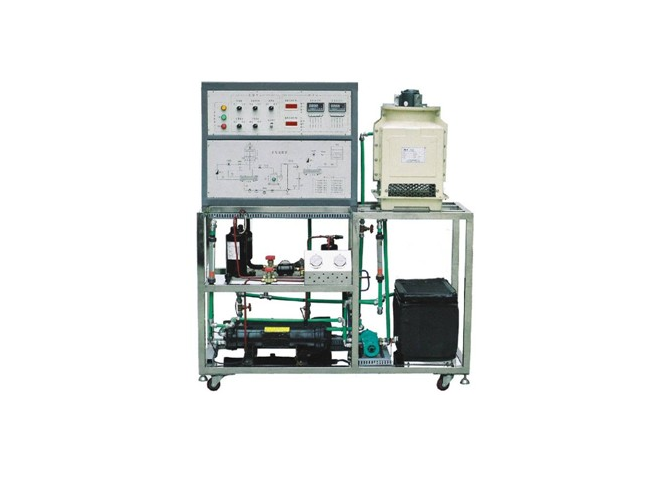

1.产品名称：制冷压缩机技术测试实验装置
2.别名：制冷压缩技术考核装置
3.型号：ZRJYD-11F
4.品牌：中人
5.输入电源：三相四线～380V±10% 50Hz
6.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
7.装置容量：＜5kVA
8.制冷剂：R22
9.第二制冷剂：R123
10.制冷量：2.3kW
11.重 量：100kg
12.设有电压型漏电保护、电流型漏电保护、过流�；�、过载�；�、接地�；ぃ踩舷喙毓冶曜�。
制冷压缩机技术测试实验装置,制冷压缩技术考核装置以可编程控制器PLC为控制核心，依据国家标准GB/T5773-2004《容积式制冷压缩机性能试验方法》，以第二制冷剂量热器法为主要测量法，以水冷冷凝器法为辅助测量法。试验工况调节、试验数据采集及试验数据处理有手动和自动两种方式。适用于各院校制冷专业相关课程的教学实训。
制冷压缩机技术测试实验装置,制冷压缩技术考核装置配置及技术性能
实训装置主要由控制台、压缩机测试系统、过冷度调节辅助系统、主机实训�？椤⑽露炔杉？�、压力变送器及流量传感器等组成
1. 控制台
(1) 交流电源
提供控制屏工作所需的三相交流电源，可由电源总开关来控制。配有三只指针式交流电压表，分别指示输入三相电网电压值。
(2) 安全保护体系
设有电压型漏电�；�、电流型漏电�；ぁ⒐鞅；�、过载保护、接地保护，可对人身及设备进行有效�；�。
(3) 实训桌
实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方；设有两个大抽屉，用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮，便于移动和固定。
2. 压缩机测试系统
包含被测压缩机、卧式壳管式冷凝器、冷却塔、冷凝水循环水泵、视液镜、干燥过滤器、电子膨胀阀、水量调节阀、储液器和量热器等。
3. 过冷度调节辅助系统
由过冷器、循环水泵、水量调节阀、冷却塔等组成。
制冷压缩机技术测试实验装置,制冷压缩技术考核装置实训项目
1. 了解国标GB/T5773—2004的实训方法
2. 蒸汽压缩式制冷循环系统基本结构和工作原理
3. 压缩机测试系统试验工况控制
4. 主、辅测制冷量相对误差测量
5. 制冷机组能效比测量
如对本产品/文章：制冷压缩机技术测试实验装置,制冷压缩技术考核装置有任何疑问请随时联系我们，我们将尽力为您提供最全的实训室建设方案和最优质的服务
