维修电工高级技师实操实训设备
栏目分类：维修电工及电拖实训设备 发布日期：2020-11-24 浏览次数：次
维修电工高级技师实操实训设备,现代高级技师维修电工实践教学装置采用挂件结构，具有开关量、模拟量、变频调速、控制对象、触摸屏、总线通信等单元。
联系方式见右侧悬浮框
【维修电工高级技师实操实训设备,现代高级技师维修电工实践教学装】是根据客户需求而写的，非常具有代表性，在客户搜索【维修电工高级技师实操实训设备,现代高级技师维修电工实践教学装】时，都能通过我们来了解相关资讯，而且【维修电工高级技师实操实训设备,现代高级技师维修电工实践教学装】在客户有需求时提供参考意见。

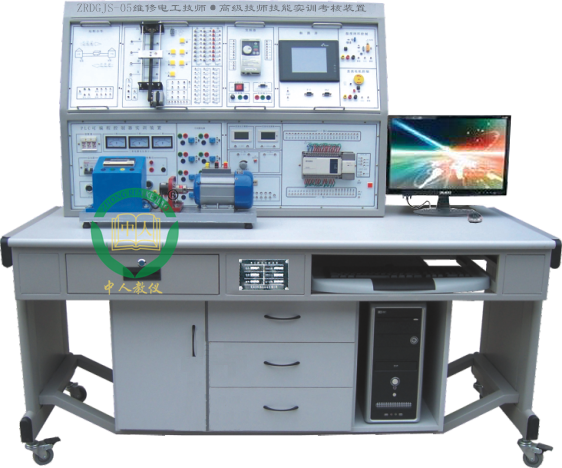

ZRDGJS-05维修电工高级技师实操实训设备
一、实训内容
（一）PLC模拟对象基本应用实训1、.电动机点动与自锁控制
2、电动机正反转控制
3、电动机带延时正反转控制
4、电动机星/三角换接起动控制
5、.抢答器控制（优先级、数值运算）
6、.数码显示控制
7.、装配流水线控制
8、 音乐喷泉控制
9、天塔之光控制（闪烁、发射、流水型）
10、.水塔水位控制（自动/手动，自诊断）
11、十字路通灯控制（声效、自动/手动）
12、自动送料装车系统控制
13、.四节传送带控制
14、.多种液体混合装置控制
15、机械手控制
16、自控轧钢机控制
17、邮件分拣机控制
18、 自控成型机控制
19、自动售货机控制
20、四层电梯控制
21、.自动洗衣机控制
22、步进电机控制
23、.直线运动控制
24、电镀生产线控制
（二）PLC、变频器、触摸屏的综合应用实训
25、变频器功能参数设置与操作
26、变频器报警与保护功能
27、变频器无级调速
28、变频器控制电机正反转
29、外部端子点动控制
30、多段速度选择变频调速
31.、外部模拟量（电压/电流）变频调速
32、.瞬时停电启动控制
33、.PID变频调速控制
34.、PLC控制变频器外部端子的电机正反转
35、基于PLC的程序运转控制
36、基于PLC模拟量控制变频开环调速
37、基于PLC通信方式的变频器开环调速
38、基于PLC通信方式的速度闭环定位控制
39、基于PLC模拟量方式的变频器闭环调速
40、PLC与人机界面触摸屏通讯控制
41、PLC、人机界面触摸屏与变频器通讯控制
42、PLC与人机界面触摸屏数字量调速
43、PLC与人机界面触摸屏模拟量调速
44、基于MCGS的RS-485网络通信技术
二、设备构成
实训装置由控制屏、实训桌、三菱主机实训组件、实训模拟对象挂箱（含丰富的工业现场设备模拟实训对象）、实物对象、变频器挂箱、触摸屏挂箱、交流电机、接触器、总线单元、通信�？椤⒐た刈樘砑�、仿真软件、电机导轨及测速机构等组成。（一）控制屏（铁质双层亚光密纹喷塑结构，铝质面板）
1、三相四线380V交流电源经空气开关后给装置供电，电网电压表监控电网电压，设有带灯保险丝�；ぃ刂破恋墓┑缬稍砍卓睾推敉？乜刂�，同时具有漏电告警指示及告警复位。定时器兼报警记录仪：平时作时钟使用，具有设定时间、定时报警、切断电源等功能；还可自动记录由于接线或操作错误所造成的漏电告警次数。
2、直流电源：直流电压0～15V可调输出一路，直流电流0～20mA可调输出一路。
3、直流电压/电流表：由三位半A/D转换器ICL7107和四个LED共阳极红色数码管等组成，电压表量程0～200V、输入阻抗为10MΩ、精度0.5级；电流表量程0～200 mA、精度0.5级。4、功能模块：八位电平显示、八位逻辑电平输出、八只点动开关、一组楼层及方向显示、八音盒、直流24V继电器、信号转换座若干。
5、FX主机实训组件：配置三菱FX1N-40 mR主机，集成数字量I/O（24路数字量输入），FX1N-485BD通信�？椋�2路A/D输入、1路D/A输出）及RS-485通信模块，配套SC-09编程电缆。
三、技术参数
1.输入电源：三相四线（或三相五线）～380V±10% 50Hz2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔<4000m
3.装置容量：＜0.5KVA
4. 外形尺寸：1630mm×730mm×1300mm
5. 安全保护：具有漏电压、漏电流保护装置，安全符合国家标准。
四、配置表
| 序号 | 单元挂板名称 | 单元挂板配置 | 单元挂板功能说明 |
| 1 | 实训单元挂板 | 漏电�；た亍⑷鄱掀�、时间继电器（电子式）、指示灯、按钮开关、接线端子排 | 该单元挂板为实训电路提供电源总开关，指令开关，电路的短路�；ず偷缏吩诵械闹甘拘藕�。 |
| 2 | 实训单元挂板 | 交流接触器、热继电器、时间继电器、信号指示灯、接线端子排 | 该单元挂板与挂板1配套使用，可完成电动机转动方向、降压启动、电气制动等基本控制电路和由自锁、联锁、行程、控制、时间等控制原则与过载、过电压、欠电压、零压等�；ぷ槌傻牡缍刂频缏妨邮笛�。也可完成电工上岗、初级、中级考核有关电动机控制电路连接的实训和考核。 |
| 3 | 实训单元挂板 | 电度表、镇流器、日光灯管、启辉器、电流继电器、按钮开关、指示灯、接线端子排 | 该单元挂板可完成日光灯电路、电能测量电路和单元配电板电路的实训。与挂板1和挂板2配合，可在各种电动机的控制电路中添加过电流�；�。该单元挂板也可完成电工上岗、初级、中级考核有关照明电路连接的实训和考核。 |
| 4 | 实训单元挂板 | 电磁铁、时间继电器、急停开关、万能转换开关、十字开关、过载�；て�、行程开关 | 该单元挂板与挂板1和挂板2配合，可完成复杂程度不同超过铣床控制电路的电动机控制电路或生产机械、控制电路的实训。该单元板也可完成电工上岗、初、中级考核有关生产机械控制电路连接的实训和考核。 |
| 5 | 实训单元挂板 | 装有三组150Ω/1.3 A磁盘电阻 | 该单元挂板与挂板2配合，可完成电动机定子绕组串联电阻启动，直流电动机电枢串联电阻启动等实训。 |
| 名称 | 数量 | 名称 | 数量 |
| 电机控制 | 1块 | 自控成型机 | 1块 |
| 七段数码显示和天塔之光 | 自控轧钢机 | ||
| 交通信号灯自控和手控 | 多种液体自动混合 | ||
| 水塔水位自动控制 | 自动送料装车系统 | ||
| 邮件分拣机 | 自动售货机 | ||
| 电梯控制模型 | 自动洗衣机 | ||
| 机械手控制 | 电镀系统 | ||
| 五相步进电动机控制 | 加工中心刀具库 | ||
| 音乐喷泉 | 步进电机/直线运动 | ||
| 抢答器控制 | |||
| 机械滑台控制 | |||
| 装配流水线 |
五、概述
维修电工高级技师实操实训设备,现代高级技师维修电工实践教学装置是根据国家劳动和社会保障部职业技能鉴定中心为维修电工技师、高级技师的职业培训与技能鉴定而研制的，它集PLC、通信�？椤⒈淦灯�、触摸屏、模拟实训对象、仿真软件、组态软件于一体。适合PLC可编程控制、变频调速控制、网络通讯实训教学及技师技能鉴定考核。（一）本套系统含教师主站和学生从站实训装置，每套维修电工高级技师实操实训设备,现代高级技师维修电工实践教学装置均由控制屏、实训桌、PLC主机组件、通信�？�、变频器、触摸屏、实训�？榈茸槌伞�
（二）采用挂件结构，具有开关量、模拟量、变频调速、控制对象、触摸屏、总线通信等单元，能完成逻辑、模拟、过程、运动等的控制实训教学。
（三）工控网络组态监控实训教学：通过RS-485现场总线网络，将学生装置（从站）PLC和教师主站PLC系统进行连接。学生装置（从站）的PLC运行PLC控制对象的程序。利用网络集中监控的功能，教师主站PLC可以对网络进行实时监控，符合现场控制要求。每个学生单独可以进行操作控制，通过PLC可以完成对上述各种实训对象的控制，并通过MCGS组态软件进行实时监控。
（四）维修电工高级技师实操实训设备,现代高级技师维修电工实践教学装置设有电压型和电流型漏电保护器，各电源输出均有监示及短路保护等功能，各测量仪表均有可靠的�；すδ�，使用安全可靠，同时控制屏还设有定时器兼报警记录仪，记录实训考核时间及误操作次数。
