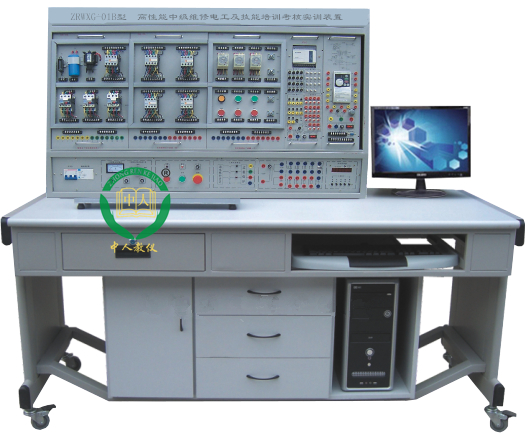

高性能中级维修电工实训装置
联系方式见右侧悬浮框
【高性能中级维修电工实训装置,铁路电工电气考培模型】是根据客户需求而写的，非常具有代表性，在客户搜索【高性能中级维修电工实训装置,铁路电工电气考培模型】时，都能通过我们来了解相关资讯，而且【高性能中级维修电工实训装置,铁路电工电气考培模型】在客户有需求时提供参考意见。
一、实训内容
1.三相异步电动机直接启动控制电路
2.三相异步电动机点动控制电路
3.三相异步电动机自锁控制电路
4.三相异步电动机按钮联锁正反转控制电路
5.三相异步电动机接触器联锁正反转控制电路
6.三相异步电动机双重联锁正反转控制电路
7.三相异步电动机工作台自动往返控制电路
8.两台三相异步电动机顺序启动、顺序停转控制电路
9.三相异步电动机的两地控制电路
10.接触器控制的Y-△控制
11.时间继电器控制的Y-△控制
12.三相异步电动机单向启动反接制动控制电路
13.三相异步电动机无变压器半波整流单向启动能耗制动控制电路
14.三相异步电动机有变压器全波整流单向启动能耗制动控制电路
15.三相异步电动机正反转启动能耗制动控制电路
16.单相鼠笼电动机电容启动控制电路
17.双速交流异步电动机手动变速控制电路
18.双速交流异步电动机自动变速控制电路
19.断电延时直流能耗制动的Y-△启动控制电路
20. 三相异步电动机正反转能耗制动控制线路
21. 三相异步电动机正反转启动反接制动控制线路
22. C620型车床电气控制线路
23. 电动葫芦电气控制
24. Y3150滚齿机控制电路
25. 可编程控制器的基本指令操作
26. LED数码显示控制
27. 天塔之光控制的模拟
28.十字路口交通灯的模拟
29.机械手动作的模拟
30.四节传送带的模拟
31.装配流水线控制的模拟
32.五相步进电机控制的模拟
33.水塔水位模拟控制模拟
34.液体混合装置模拟控制的模拟
35.邮件分拣机模拟控制的模拟
36.轧钢机模拟控制的模拟
37.自动成型机模拟控制
38.自动送料装车控制的模拟
39.全自动洗衣机控制的模拟
40.电镀生产线控制的模拟
41.PLC控制的三相异步电动机正反转控制
42.PLC控制的三相异步电动机Y-△启动控制
43.PLC控制的三相异步电动机降压启动控制
44.PLC控制的三相异步电动机能耗制动控制
45.变频器功能参数设置与操作
46.变频器报警与�；すδ�
47.多段速度选择变频调速
48.外部端子点动控制
49.控制电机正反转运动控制
50.控制电机运行时间操作
51.瞬间停电变频器参数设定
52.外部电压变频调速
53.外部电流变频调速
54.三相异步电动机的变频开环调速
55. PLC控制变频器调速
二、设备构成
（一）DW02 电源控制箱主控屏为铁质双层亚光密纹喷塑结构，铝质面板。
（二）主控功能板配备资源 1.三相四线电源输入，经漏电保护器后，经过总开关，通过起、停按钮控制接触器通断，并设有急�？刂瓢磁�； 2.控制屏上有450V指针式交流电压表1只，通过波段开关切换可以观测三相电网电压； 3.定时器兼报警记录仪（服务管理器），平时作为时钟使用，具有设定时间、定时报警、切断电源等功能；还可以自动记录由于接线或操作错误所造成的漏电告警、电源短路的总次数，为学生实训技能的考核提供一个统一的标准； 4.智能型多功能交流电路测量电表：八位LED显示，可同时测量工作电路中电流I、电压V、功率KW、电能KWh、工作时间T。精度1.0级。 5.交流低压电源：设有变压器一只，原边220V、副边26V和6.3V的交流电压，6.3V用于信号指示灯电源，26V用于能耗制动中整流电路的交流电源； 6.4只5408二极管，用于能耗制动的整流电路； 7.三只75Ω/75W电阻用于电动机降压启动、一只10Ω/25W用于异步电动机的能耗制动。
（三）实训桌实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板、结构坚固，造型美观大方。桌子左右各设有两个抽屉（带锁），并带有柜子，分别可放置挂件和实训物品。
三、技术参数
1.输入电压：三相四线（或三相五线）～380V±10% 50Hz
2.工作环境：温度-10～＋40℃相对湿度＜85%（25℃）海拔＜4000m
3.装置容量：＜1.5KVA
4.重量：100Kg
5.外形尺寸：1305×805×1630mm3
6.漏电保护动作电流：≤30mA；漏电�；ざ魇奔洌�≤0.1s。
四、配置表
| 序号 | 名称 | 单位 | 数量 | 备注 | |
| 1 | 高性能中级维修电工实训装置,铁路电工电气考培模型台架 | 台 | 1 |
外形尺寸：1680mm×700mm×1630mm ； 材 料：钢木结构；符合国家相关环保要求； 输入电压：AC 380 V±10% 50 Hz 三相五线； 容 量：＜1.5 kVA； 实 验 屏：用于挂置实训单元挂板 |
|
| 2 | 电气控制实训单元挂箱及电机 | 块 | 1 | DW-05 | 电工技能实训组件（五） |
| 块 | 1 | DW-06 | 维修电工实训组件（一） | ||
| 块 | 1 | DW-07 | 维修电工实训组件（二） | ||
| 块 | 1 | DW-08 | 维修电工实训组件（三） | ||
| 块 | 1 | DW-09 | 维修电工实训组件（四） | ||
| 台 | 1 | SYDJ-01 | 单相电容起动电动机，交流220V | ||
| SYDJ02 | 三相鼠笼电动机AC220V（Y） | ||||
| SYDJ03 | 三相鼠笼电动机AC380V（Y/△,带速度继电器） | ||||
| SYDJ04 | 双速异步电动机AC380V（△/YY） | ||||
| 5 | 变频器实训挂箱 | 套 | 1 | 三菱FR-S720变频器，带有RS485通讯接口及BOP操作面板。 | |
| 6 |
PLC主机挂箱 |
套 | 1 | 配三菱FX1N-40mR主机，集成数字量I/O（24路数字量输入，16路数字量输出），RS-422通讯口，SC-09通讯编程电缆及转接输入输出口、开关等。随机配置仿真教学软件及工控组态软件。 | |
|
7 |
PLC实训挂箱 |
块 | 1 | 交通信号灯/自动供水/装配流水线/抢答器/ | |
| 机音乐喷泉/天塔之光/电镀系统的自动控制/洗衣机的自动控制 | |||||
| 8 | 电机导轨及光码盘测速系统 | 1 | 套 | 含光码盘测速系统（配有进口光电编码器）一套，不锈钢导轨1幅，道轨平整度好，无应力变形，同心度好 | |
| 9 | SC-09通讯编程电缆 | 1 | 根 | 用于PLC主机与PC机通讯 | |
| 10 | 工控组态软件 | 1 | 套 | ||
| 11 | PLC仿真实训软件 |
（1）通过PLASH虚拟环境实时显示PLC的运行状态 （2）PLC编程训练、PLC程序编写测试等功能 （3）实现PLC运行模拟，对错误程序进行检查 |
|||
| 12 | 维修电工电力拖动仿真软件 | 套 | 1 | 3D建模形象直观，可满足学生对电气元件结构、作用、安装、接线、电路分析的多媒体教学和熟悉电气控制线路的虚拟接线实训及应知考核测试功能。 | |
| 13 | 电工连线 | 套 | 1 |
20根：长1000mm 黄6条、绿6条、红6条、黑2条； 10根：长600mm 黄2条、绿2条、红2条、蓝2条、黑2条。 |
|
|
15 |
网孔实操板及器材 | 套 |
1 |
网孔实操板：规格：485*600；通过搭配元器件，学生可自行在网孔板上固定、安装、布局、走线和调试，能培养学生的动手能力和操作技能。该网孔板还可作为实训项目的扩展�？�。 | |
| 器材：交流接触器3只，热继电器2只，时间继电器1只，铁壳按钮2只，保险座5P，端子排20孔 | |||||
| 16 | 常用工具 | 套 | 1 | 一字螺丝刀1把；十字螺丝刀1把；剥线钳1把；指针式万用表1个；斜口钳1把。 | |
| 17 | 实验说明书 | 套 | 1 | 指导学生实训 | |
五、概述
高性能中级维修电工实训装置,铁路电工电气考培模型是根据劳动和社会保障部颁发的“工人等级标准”和“职业技能鉴定”的要求而设计的，它适用于《初级维修电工》、《中级维修电工》教材要求的电气控制线路，通过高性能中级维修电工实训装置,铁路电工电气考培模型配备的PLC可编程控制器和变频调速器及相应实训模块的训练，快速掌握课程要求的实际应用技术和操作技能，具有针对性、实用性、科学性和先进性，高性能中级维修电工实训装置,铁路电工电气考培模型能满足中、高级维修电工考核大纲的要求，是各劳动职业技能鉴定部门、大中专院校、技校中、高级维修电工技能考核的理想设备。如对本产品/文章：高性能中级维修电工实训装置,铁路电工电气考培模型有任何疑问请随时联系我们，我们将尽力为您提供最全的实训室建设方案和最优质的服务
本文关键词：高性能中级维修电工实训装置,铁路电工电气考培模型
【高性能中级维修电工实训装置,铁路电工电气考培模型】是上海中人原创，如果您在了解产品的过程中受到启发，想要咨询相关设备的问题，我们将派专员为您解决疑问，或者您在阅读【高性能中级维修电工实训装置,铁路电工电气考培模型】中有想不通的问题，也可以咨询我们，我们将为您提供快速解决【高性能中级维修电工实训装置,铁路电工电气考培模型】问题的方案
