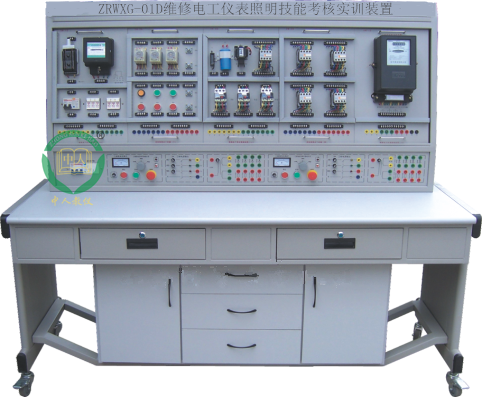

仪表照明实训装置
联系方式见右侧悬浮框
【仪表照明实训装置,维修电工仪表教学设备】是根据客户需求而写的，非常具有代表性，在客户搜索【仪表照明实训装置,维修电工仪表教学设备】时，都能通过我们来了解相关资讯，而且【仪表照明实训装置,维修电工仪表教学设备】在客户有需求时提供参考意见。
一、实训内容
1.单相启动停止控制电路
2.异步电动机点动控制电路
3.异步电动机两地控制电路
4.异步电动机联锁正反转控制电路
5.双重联锁控制电路
6.自动顺序控制电路
7.手动顺序启动
8.异步电动机星、三角控制电路
9.异步电动机能耗制动控制电路
10.按钮联锁的三相异步电动机正反转控制线路
11.接触器联锁的三相异步电动机正反转控制线
12.双重联锁的三相异步电动机正反转控制线路
13.单向减压启动及反接制动控制线路
14.异步电动机反接制动控制电路
15.自动往返控制线路
16.正反转点动、启动控制电路
17.带有点动的自动往返控制电路
18.异步电动机自锁控制电路
19.异步电动机单相点动、启动控制电路
20.三相异步电动机定子串电阻减压启动手动控制线路
21.三相异步电动机定子串电阻减压启动自动控制线路
22.接触器控制双速电动机的控制线路
23.时间继电器控制双速电机的控制线路
24.C620-1型车床控制电路
25.电动葫芦控制电路
26.Y3150型滚齿机控制电路
27.电动葫芦电路 28.Z3040摇臂钻床电路
29.CA6140车床电路
30.并励直流电机的起动
31.并励直流电机的调速
32.并励直流电机的正反转
33.并励直流电机的制动
34.插座和一个开关控制一盏灯（白炽灯、荧光灯+二极漏电开关）
35.两个双联开关控制一盏灯（白炽灯、荧光灯+二极漏电开关）
36.三个开关控制一盏灯（白炽灯、荧光灯+二极漏电开关）
37.日光灯线路的接线
38.声控开关控制白炽灯电路的接线
39.触摸延时开关控制白炽灯电路的接线
40.人体感应开关控制白炽灯电路的接线
41.单相电度表直接接线电路
42.单相电度表经电流互感器的接线电路
43.电压表、电流表接线电路
44.万能转换开关的电压表测量三相电压接线
45.一只电流互感器用于单相回路的控制电路接线
46.三只电流互感器接成星形接线电路
47.三只电流互感器接成三角形接线电路
48.三相功率因数表的测量电路
49.三相三线有功电度表的接线电路
50.三相三线有功电度表经电流互感器的接线电路
51.三相四线有功电度表的接线电路
52.三相四线无功电度表经电流互感器的接线电路
53.三相四线无功电度表的接线电路
54.三相四线无功电度表经电流互感器的接线电路
二、设备构成
（一）DW02电源控制屏
主控功能板配备资源：
1.三相四线电源输入，经漏电保护器，总开关后，通过起、停按钮控制接触器通断，并设有急�？刂瓢磁�；
2.控制屏上有450V指针式交流电压表1只，通过波段开关切换可以观测三个电网电压；
3.定时器兼报警记录仪（服务管理器），平时作为时钟使用，具有设定实验时间、定时报警、切断电源等功能；还可以自动记录由于接线或操作错误所造成的漏电告警、电源短路的总次数, 为学生实训技能的考核提供一个统一的标准；
4.智能型多功能交流电路测量电表：八位LED显示，可同时测量工作电路中电流I、电压V、功率KW、电能KWh、工作时间T。精度1.0级。
5.交流低压电源：设有变压器一只，原边220V、副边26V和6.3V的交流电压，6.3V用于信号指示灯电源，26V用于能耗制动中整流电路的交流电源；
6.4只5408二极管，用于能耗制动的整流电路；
7.三只75Ω/75W电阻用于电动机降压启动、一只10Ω/25W用于异步电动机的能耗制动。
（二）实训桌
三、技术参数
2.工作环境：环境温度范围-5～＋40℃ 相对湿度＜85%（25℃） 海拔＜4000m
3.装置容量：＜1.5KVA
4.外形尺寸：1305×805×1630mm
四、配置表
|
序号 |
实训�？槊� | 数量 | 备 注 |
| 1 | 维修电工实训组件（一） | 1件 | 挂板上装有热继电器、交流接触器（380V）、按钮指示灯（6.3V），接线端子等 |
| 2 | 维修电工实训组件（二） | 1件 | 挂板上装有螺旋式熔断器、直插式熔断器、低压断路器、时间继电器、交流接触器、接线端子等 |
| 3 | 维修电工实训组件（三） | 1件 | 挂板上装有螺旋式熔断器、转换开关、电磁阀、十字开关、行程开关等 |
| 4 | 电工实训考核组件（六） | 1件 | 提供直流电机工作电源、控制环节及Ia、If指示 |
| 5 | 仪表照明实训考核组件（一） | 1件 | 提供二极漏电保护器1只、3P熔断器2只、闸刀开关1保、单相电度表1只 |
| 6 | 仪表照明实训考核组件（二） | 1件 | 提供螺口灯座2只、开关盒3只、镇流器1只、启辉器1只、日光灯1只 |
| 7 | 仪表照明实训考核组件（三） | 1件 | 提供交流电流表3只、电流互感器3只 |
| 8 | 仪表照明实训考核组件（四） | 1件 | 提供交流电压表1只、三相功率因数表1只、电压指示切换开关1只 |
| 9 | 仪表照明实训考核组件（五） | 1件 | 提供三相三线有功电度表1只 |
| 10 | 仪表照明实训考核组件（六） | 1件 | 提供三相四线有功电度表1只 |
| 11 | 仪表照明实训考核组件（七） | 1件 | 提供三相四线无功电度表1只 |
| 12 | 三相鼠笼式电动机380V/Y | 1台 | |
| 13 | 三相鼠笼式电动机380V/Y | 1台 | 带速度继电器 |
| 14 | 双速异步电动机380V/YY/△ | 1台 | |
| 15 | 三相鼠笼式电动机380V/△ | 1台 | |
| 16 | 并励直流电动机220V/200W | 1台 |
五、概述
仪表照明实训装置,维修电工仪表教学设备是根据劳动和社会保障部颁发的维修电工初、中级技能考核内容所列出的实训线路而研发的实训装置，通过仪表照明实训装置,维修电工仪表教学设备的实训操作，快速掌握该课程的实际应用技术与操作技能，该实训装置不仅可供学生进行技能实训，也是大中专院校、技校、职校及劳动职业技能鉴定部门初级、中级维修电工技能考核的理想设备。如对本产品/文章：仪表照明实训装置,维修电工仪表教学设备有任何疑问请随时联系我们，我们将尽力为您提供最全的实训室建设方案和最优质的服务
