一、概述

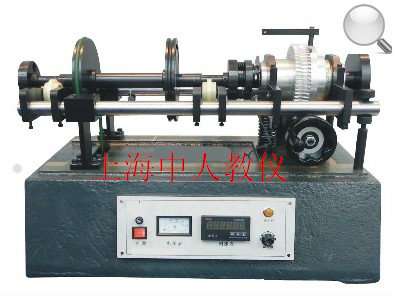

动平衡原理实验台的转子安装在框型摆架上的支撑滚轮上，摆架在左端硬性支撑，右端悬浮式安装。通过刚性转子的动平衡实验，可以使学生直观、深入地理解动平衡的原理以及实验室过程中各偏心轮的适时状况（偏心角度、质径积、转速大小等）。如：不平衡质量对动平衡的影响、不平衡质量相对转子中心位置对动平衡的影响及两盘偏心质量间夹角对动平衡的影响。
二、实验内容
1.不平衡质量对动平衡的影响；
2.各不平衡质量相对相位角的变化对动平衡影响；
3.计算达到动平衡被测转子上不平衡质量与补偿盘上补偿质量质径积的大小的方法。
三、主要技术参数
1.电机功率：90W
2.工作电压：220V
3.电动机转速范围：0-1400rpm;
4.百分表量程：0-10mm
5.动平衡转速：450rpm
6.试件质量：≤10kg
7.试件最大直径：Φ=200mm
ZRJX-DP-2动平衡测试实训台
机械的平衡有静平衡与动平衡两种情况，经过静平衡的转子仅消除了惯性力的影响，但不一定能够满足动平衡的条件，在机械设计时常需要考虑这一问题。目前动平衡机是根据振动原理设计的，它利用测振传感器将转子转动时产生的惯性力所引起的振动信号变为电信号，然后通过电子线路加以处理和放大，最后通过解算求出被测转子的不平衡质量的质径积的大小和方位。
二、特点
采用直流调速电路和手动光电测速，对测试件进行转速控制，在电子转速表面板上显示其转速，以便观察转速对动平衡的影响
采用补偿质径积的方法求解转子的动平衡
利用振幅大小，观察动平衡
利用差动机构求解不平衡质量相对相位角
三、实验内容：
了解机械动平衡的概念及动平衡原理，学会使用机械式动平衡机对盘类机械零件进行动平衡操作。
四、’实验项目：
1、熟悉运动平衡机的工作原理及转子动平衡的基本方法
2、掌握用机械式动平衡机测定回转件动平衡的实训方法
3、了解不平衡质量对动平衡的影响
4、了解不平衡质量的位置对动平衡的影响
5、计算达到动平衡被测转子上不平衡质量与补偿盘上补偿质量质径积的大小的方法
五、主要零部件清单
| 序号 | 零件名称 | 零件规格 | 数量/件 | 单价 | 总价 | 备注 |
| 1 | 安装底板 | 45 | 1 | 激光切 | ||
| 2 | 实验机架 | 45 | 1 | |||
| 3 | 机柜 | 非标 600*500*800 | 1 | |||
| 4 | 平皮带轮 | 45# | 2 | 外协（设） | ||
| 5 | 平皮带 | L=900 | 1 | |||
| 6 | 差速器 | 1 | ||||
| 7 | 蜗轮 | 1 | ||||
| 8 | 蜗杆 | 1 | ||||
| 10 | 弹性联轴器 | 2 | ||||
| 11 | 百分表 | 0.01mm | 2 | |||
| 电气清单 | ||||||
| 1 | 驱动电机 | 单相交流电机220v1500r/min | 1台 | |||
| 2 | 电机调速器 | 1 | ||||
| 3 | 数显转速表 | 1个 | ||||
| 工具清单 | ||||||
| 1 | 十字起 | 4寸 | 1 | |||
| 2 | 一字起 | 4寸 | 1 | |||
| 3 | 内六角扳手 | 套件 | 1 | |||
| 4 | 尖嘴钳 | 1 | ||||
| 5 | 油壶 | 1 | ||||
