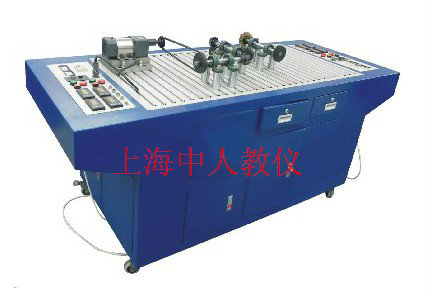

机械机构测试综合实验台
联系方式见右侧悬浮框
【机械机构测试综合实验台,机械组合测试教学设备】是根据客户需求而写的，非常具有代表性，在客户搜索【机械机构测试综合实验台,机械组合测试教学设备】时，都能通过我们来了解相关资讯，而且【机械机构测试综合实验台,机械组合测试教学设备】在客户有需求时提供参考意见。
一、概述
机械机构测试综合实验台,机械组合测试教学设备是全面升级的新一代产品，在机械系统搭接实验台的基础上增加了转速传感器、位移传感器、角位移传感器、摆动传感觉器等多种机构传动系统测试所需的高精度传感器，从而满足测试不同传动系统、不同搭接方式的传动性能，并实时生成实时曲线、数据报表、数据存储打印、曲线存储打印等功能。
二、主要特点
1）安装平台采用标准T型槽铝合金型材拼接而成，活动支座间的距离可任意调节，搭接灵活机动，可拼装由带传动、链传动、定轴轮系、周转轮系、平面连杆等机构组装的各种不同类型的复杂机构系统。
2）所有传动轮系采用光杆支承，紧定螺钉固定，调节方便快捷，因此，搭接速度快。
3)机械机构测试综合实验台,机械组合测试教学设备和联接方式具有设计巧妙，使用调节范围大，拆装轻松方便，结构紧凑，元件之间的通用性好，拼装方案多等特点;
4)可组成性能各异的机械传动系统，有利于培养学生机械传动系统方案的设计能力。
5)机械机构测试综合实验台,机械组合测试教学设备是一种全开放式实验台，可同时供多名学生四周安装、调试实验，可有效利用实验设备和减少实验室占地面积；
6)配置了高精度的转速传感器、直线位移传感器、角位移传感器、摆动传感器等多种测量传感器，使得测试数据精确可靠。
三、主要技术参数
1）直线位移传感器精度：0.2%量程：0-200mm输出电压：0-5V1只
角位移传感器精度：0.2%脉冲数：500输出电压：0-5V2只
摆动移传感器精度：0.2%量程：0-365度输出电压：0-5V1只
转速传感器精度：0.2%量程：0-1000r/min输出电压：0-5V2只
2）测试软件配送1套
3）供电电源：220V50HZ
4）交流调速电机：90W
5）调速范围：0-120rpm
6）实验台外型尺寸（mm）：2000x800x860
7）实验台重量：约165(KG)
四、实验内容
（包含了基础机械传动系统的任意搭接实验、传动性能测试实验等）
- 带传动
- 偏心轮曲柄对心滑块机构
- 链传动
- 偏心轮曲柄偏置滑块机构
- 圆柱直齿轮传动
- 齿轮曲柄摇杆机构
- 圆柱斜齿轮传动
- 偏心轮曲柄摇杆机构
- 圆锥直齿轮传动
- 多级传动系统1
- 蜗杆、蜗轮传动
- 多级传动系统2
- 多轴齿轮传动1
- 多级传动系统3
- 多轴齿轮传动2
- 综合传动系统1
- 万向联轴器传动
- 综合传动系统2等
- 齿轮曲柄滑块机构
