产品名称：[ZRJX-CJ创意齿轮综合加工传动分析实训台 ]
上海中人专业提供ZRJX-CJ创意齿轮综合加工传动分析实训台 ,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRJX-CJ创意齿轮综合加工传动分析实训台 ，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRJX-CJ创意齿轮综合加工传动分析实训台 ，是中人公司的品质效益保障教学产品。
文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：
ZRJX-CJ创意齿轮综合加工传动分析实训台
ZRJX-CJ创意齿轮综合加工传动分析实训台

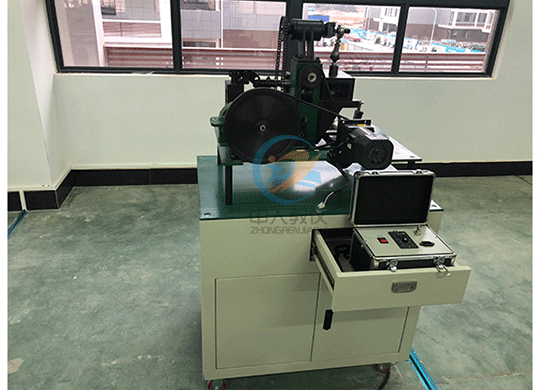

参考图片
一、实验项目：
1、插齿滚齿一体机传动原理创新分析。
2、插齿滚齿一体机构运动分析（绘制机构运动简图用计算传动比）。
3、齿轮切制实训：学生可分别用插齿、滚齿加工方法切制蜡制毛坯三种齿数的标准、正变位、负变位齿轮共9种。
4、对比分析标准齿轮、正变位齿轮、负变位齿轮的加工特点。对比分析根切齿轮和不根切齿轮的齿形特点。
5、机械传动装置的装拆实验。
6、机械参数（齿轮参数、尺寸公差及形位公差）测定实验。
二、基本结构：
1、机械基础传动分析实训装置架外形尺寸（长×宽×高）：1000×760×1320mm，材料采用：2mm冷轧钢板，表面处理：分色喷塑。
2、实验台平板外形尺寸（长×宽×高）：1000×580×20mm，材料采用：2mm冷轧钢板，表面处理：阳极氧化（黑色）。
3、实验装置由多种基本的传动机构组成，如圆柱齿轮机构、圆锥齿轮机构、蜗杆蜗轮机构、螺旋齿轮机构、直线运动平面连杆机构、平行四边形连杆机构、螺旋传动机构以及链传动、滑键配合等。组成插齿机床与滚齿机床的传动系统，形成互相协调联动的范成运动、切削运动 、进给运动、让刀运动。
三、主要功能：
1、实验装置将插齿机和滚齿机合为一体。
2、实验装置能分别用插齿和滚齿方法加工三种齿数的标准齿轮、正变位齿轮和负变位齿轮共9×2种，其中含根切齿轮�？晒┭鄄觳宄�、滚齿全过程，各条传动路线运转情况及特点，范成法加工渐开线齿廓的形成过程。
3、所有传动机构都敞开可视。
4、可以用于渐开线齿廓切制原理实验、机械传动装置装拆实验、机械参数测定实验等。
四、技术参数：
1、插齿刀与滚齿：ha*=1 hf=1.25 m=2mm α=20°；齿数z=30
插齿刀∶模数m=2mm、2.5mm、3mm。
2、工件齿轮：毛坯为蜡制；滚齿m=2mm z=20；插齿m=2mm、2.5mm、3mmz=20、2530。
3、电机：电压交流220V，90W，50/60Hz，1300～1500PM，转速可调。
4、外形尺寸（长×宽×高）：1000×760×1320mm。
