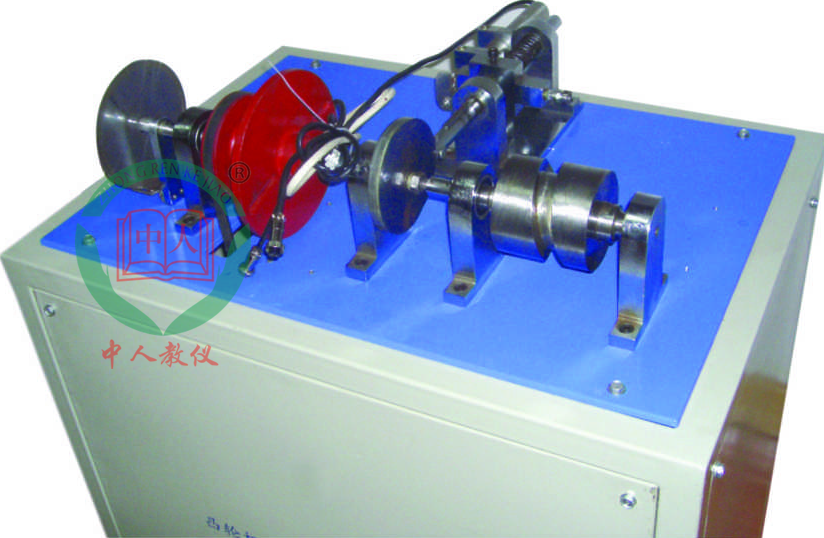

产品名称：[ZRDX-III凸轮机构运动与测试分析实验台]
上海中人专业提供ZRDX-III凸轮机构运动与测试分析实验台,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRDX-III凸轮机构运动与测试分析实验台，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRDX-III凸轮机构运动与测试分析实验台，是中人公司的品质效益保障教学产品。
文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：
ZRDX-III凸轮机构运动与测试分析实验台
ZRDX-III凸轮机构运动与测试分析实验台
概述
在现代《机械原理》教学中，越来越注重对学生进行理论与实践相结合的教学方式，注重培养学生的动手能力和创新意识，注重培养学生对现代虚拟设计和现代测试手段的灵活运动能力。凸轮机构是机械中的常用机构，随着现代工业的发展，机械自动化和半自动化得日益普及，凸轮机构得到了更广泛的应用
功能及特点
（1）凸轮运动精密测量实验台具有凸轮廓线手动测试和自动测试功能。通过实验了解凸轮廓线的测试方法。
（2）具有凸轮轮廓曲线反求计算功能,根据凸轮轮廓的检测数据和测量获的凸轮机构基本尺寸，利用计算机反求从动件的位移、类速度和类加速度的数值函数变化规律。
（3）利用计算机对凸轮机构从动件的运动参数进行采集、处理，做出实测的从动件运动规律实测曲线， 并通过计算机对该机构的运动进行数模仿真，做出相应的从动件运动规律理论曲线，从而深入了 解不同规律的盘形凸轮和圆柱凸轮机构的运动特点。
（4）通过凸轮机构运动参数曲线实测结果和理论仿真曲线的对比，比较两者之间的差异，分析误差原因。
（5）通过计算机对凸轮机构结构参数进行优化设计，对凸轮机构的运动进行仿真和测试分析，从而实现计算机辅助设计与计算机仿真和测试分析有效的结合，实现理论与实际的紧密结合，培养学生的实践动手能力和创新意识。
主要技术参数
（1）盘形凸轮 8个可更换（8种典型运动规律） 基圆半径50mm 凸轮廓线升程20mm
（2）圆柱凸轮 1个（2种运动规律）
（3）凸轮从动件形式:
尖顶直动从动件 1套
平底直动从动件 1套
滚子直动从动件 1套
滚子摆动从动件 1套
从动件可以根据实验要求替换,偏距调整范围可在-10～20mm
（4）光栅角位移传感器:
脉冲数 360P 输出电压 5V 1个
脉冲数 1000P 输出电压 5V 1个
（5）直线位移传感器：量程0～50mm 线性误差＜0.5% 1支
（6）直流电机：功率 80W 调速范围 0～1500r/min
（7）电 源：200V交流/50HZ
（8）外形尺寸： 530×400×300 （mm）
（9）重 量： 70kg
