供水管网实训装置,供水管网系统实训设备是专门为用户解决疑难问题的，非常具有代表性，在客户进行产品选型前，我们一般建议用户先看下供水管网实训装置,供水管网系统实训设备。这样能对用户选型有非常大的帮助。
一、供水管网实训装置,供水管网系统实训设备简介

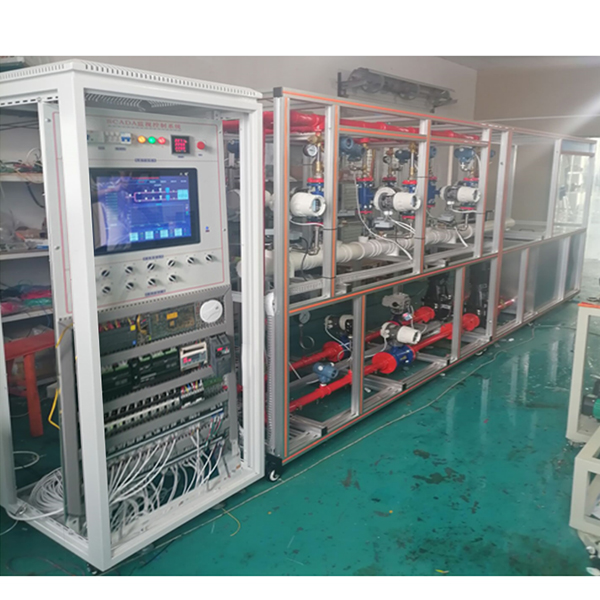

1、供水管网实训装置总由：1）城市管网系统�？�、2）用户供水系统管网、3）数据处理系统3个基础部分组成。模拟管网的节点处安装压力传感器，流量变送器。以计算机为基础的过程控制与现场监控自动化系统，主要运用SCADA系统采集信号传输及控制，通过信号传输系统的信号传输线，将节点压力信号传输到数据处理系统，对模拟管网运行进行实时监控、数据采集及故障诊断。
2、供水管网实训装置可进行市政管网仿真模型展示、管网闭水实验、管网泄漏检测实训、管网事故评判及管网运行工况监测实训等，实训设施设备可供学生实训、教师进修培训、职业技能鉴定、社会培训、企业员工进修等服务项目。
二、设备功能
1、供水管网实训装置主要用于仿真模拟市政供水管网运行工况。该装置通过对家庭用水、管网构件、用水压力的有效模拟，结合数据采集控制系统（SCADA）,对管网运行工况进行分析。为模型校核、漏损监测与定位、突发污染物预警等研究提供依据。
2、市政供水管网系统：管径为DN40。管道材质为UPVC，UPVC管材取得饮用水卫生许可，均按实际供水要求模拟，水厂由水箱来模拟，通过水泵将水量供给到管网中。通过对管网的水泵，阀门的控制，可以实现对管网流向、压力的控制，管网压力可以在0~0.6MPa之间调节。管道中布设过压力变送器、电磁流量计、来监测供水管网流量和压力的变化。装置设置了回水箱、回水泵形成供水回路。、
3、供水系统组网系统：可以实现对水厂、管网和居民用户的模拟，模拟地下管道漏损。管网中布设了水泵、阀门、压力传感器和流量传感器等组件。居民用户通过9个出水龙头来模拟，通过对各个用户龙头开度进行自动控制，可以使每个用户用水量按照设定的模型随时间变化。依靠该装置，可以有效的模拟供水管网中的各种工况，实现对管网的模型校核、压力调控、漏损定位、突发污染物预警等的有效模拟，为科研和实际生产提供依据。
4、下部为地下管道漏损检测实验装置，用于检测地下管道破裂后造成的漏损。采用DN15的UPVC管材质。种管材为市政供水常用的材料。管道设置1个泄漏点，每个漏损点设置窨井，窨井中安装电动调节球阀，用于调节泄漏量。窨井由不水箱、水泵调节阀、软件组成。
该装置通过布设光纤传感器，可以实时监测地下管道破损后的泄露情况。同时，也可以使用探地雷达、听音棒、相关仪等装置确定漏损位置与漏损量。（客户自配仪器）。
5、所有压力、流量、调节信号采集进入PLC，再传到数据库存储，根据数学模型需求调用各个时段的数据。整个系统可由PLC控制自动运行。
三、技术参数
1、输入电源：三相五线380V±10% 50Hz
2、整机容量：≤4.5kVA
3、工作环境：温度-10℃～+40℃ 相对湿度＜85%（25℃） 海拔＜4000m
4、外形尺寸：≥550cm×80cm×180cm
四、设备组成
设备装置管线分2个框架，用户为1层，都为垂直布置�？蚣苤胁糠胖盟�、水箱。供水道系统、供水设备、给水管道、排水管道、控制仪表、工频水泵、变频水泵、流量计、压力传感器、电动调节阀和控制软件组成。
1、�？�1号：模拟实验室采用主干管DN40mm，实验室用水泵组来替代水厂，每组水泵2台、1台定速泵、1台调速泵），从而每组水泵代表1个水源。
2、�？�2号：主干管DN40mm，四周环绕。干管DN32mm与其连接，支管DN20mm。
3、装置设计有储水箱，以便替代二泵房的清水池，让水泵从储水箱经连接管抽水，加压送水至模拟系统的主干管。
4、自动控制终端用户：输水干管DN32mm、配水支管DN20mm，9路给水系统送水至实验室墙上模拟的用户水龙头，水龙头出水主机自动控制，再循环注入储水箱。输水干管DN15mm中都安装有减压阀，可有效地控制各个支管的压力，从而控制水流、压力，方便做多种教学实验。
5、主水泵2套：立式不锈钢多级离心泵自来水管道变频增压泵高扬程380V/DN40
6、干管流量计：8套、信号4-20MA，接口：DN15，法兰式、电压DC24V
7、干管压力变送器：8套、信号4-20MA，接口：DN15，法兰式、电压DC24V
8、干管电动调节阀、：8套、信号4-20MA，接口：DN15带反馈输出，电压DC24V
9、主管电动比例调节阀、1套、信号4-20MA，接口：DN40带反馈输出，电压AC24V
10、干管压力变送器：1套、信号4-20MA，接口：DN15，法兰式、电压DC24V
11、主管电磁流量计：1套、信号4-20MA，接口：DN32，法兰式、电压DC24V
12、�？轳烤�220V接口：DN15，调节阀、：1套、信号4-20MA，接口：DN15带反馈输出，电压DC24V，
13、水箱：采用防腐不锈板制成：120CM*700CM*100CM，上开有40CM清洗孔，方便清理。
14、框架采用4080工业铝材和4040铝材组装成型，设备安装有6个移动轮子，可方便移动。
15、减压阀：现场显示，接口：DN15
六、配置方案
|
序号 |
设备名称 |
|
|
|
1 |
立式不锈钢多级离心泵 |
2套 |
自来水管道变频增压泵高扬程380V/DN40 |
|
2 |
水箱 |
1套 |
|
|
3 |
供水�？榧茏� |
2套 |
4080工业铝材和4040铝材组装成型 |
|
4 |
室内供水模块架子 |
1套 |
24080工业铝材和4040铝材组装成型 |
|
5 |
干管电流量计 |
8套 |
信号4-20MA，接口：DN15，法兰式、电压DC24V |
|
6 |
干管压力变送器 |
8套 |
信号4-20MA，接口：DN15，法兰式、电压DC24V |
|
7 |
干管电动调节阀 |
8套 |
信号4-20MA，接口：DN15带反馈输出，电压DC24V |
|
8 |
主管电动比例调节阀 |
1套 |
主管电动比例调节阀、信号4-20MA，接口：DN40带反馈输出，电压AC24V |
|
9 |
主管压力变送器：1套 |
1套 |
信号4-20MA，接口：DN15，法兰式、电压DC24V |
|
10 |
主管电流量计 |
8套 |
信号4-20MA，接口：DN15，法兰式、电压DC24V |
|
11 |
模块窨井 |
1套 |
220V接口：DN15，调节阀、：1套、信号接口：D，电压DC24V， |
|
12 |
压力表 |
2套 |
|
|
13 |
阀门 |
若干 |
4套 |
|
14 |
各种水管 |
若干 |
4套 |
|
15 |
水箱 |
1套 |
采用防腐不锈板制成：120CM*70CM*80CM，上开在清洗孔， |
|
16 |
减压阀 |
9套 |
现场显示，接口：DN15 |
2、SCADA监视控制系统
一、概述
1、SCADA(监视控制系统。系统由4个基础部分组成。
1）模拟管网的节点处安装压力传感器、流量变送器、调节流量系统。
2）以计算机为基础的过程控制与现场监控自动化系统软件，主要运用SCADA系统采集信号传输及控制、
3）数据采集系统通过信号传输系统的信号传输线，将节点压力信号传输到数据处理系统，对模拟管网运行进行实时监控、数据采集及故障诊断。
4）电气控制、变频调节、恒压给水控制系统组成。
2、该实训室可进行市政管网仿真模型展示、实训设施设备可供学生实训、教师进修培训、职业技能鉴定、社会培训、企业员工进修等服务项目。
1）管网闭水实验、
2）管网泄漏检测实训、
3）管网事故评判及管网运行工况监测实训等，
3、软件操作内容
1)主管网系统（投标提供视频演示）
2）9路分区管网操作（投标提供视频演示）
3）分区曲线选择（投标提供视频演示）
4）9大区分区历史数据库查询（投标提供视频演示）
5）分区数据报表功能（投标提供视频演示）
6）主管网动态流程演示，流程同步显示
7）各分区管网的动态状态与动画流程同步显示（投标提供视频演示）
8）变频泵功率、电压、电流、有功功率、无功功率、视在功率
9）工频泵功率、电压、电流、有功功率、无功功率、视在功率
二、技术参数
1、输入电源：三相五线380V±10% 50Hz
2、整机容量：≤4.5kVA
3、工作环境：温度-10℃～+40℃ 相对湿度＜85%（25℃） 海拔＜4000m
三、设备组成
1、网络式机柜：1800*700*700MM,采用蓝色框架结构，白色为搭配色，前后开门，方便实训操作，前门采用玻璃装饰，美观大方
2、面板控制屏采用铁质双层亚光密纹喷塑结构框架，铝质面板
3、仪表系统：主要有交流电压表、交流电流表以及各种温度检测仪表。
4、动力变速部分：0.75kW变频器工作电压：AC220；采用变频器控制电机的运转速度，从而使电机有不同的运转速度。
5、软件控制系统：可以控制自动调整运行工况，自动进行数据的处理，并且实现数据的存储，自动绘制曲线
6、配电设施及控制台与调度室控制台相邻用来测量：水泵转速、电耗，功率、电压、水泵出口流量、压力，水位、管网中各管段流量、压力、水位、用水户用水量等参数。
7、控制手段：水泵开关、转速，水泵出口阀门开度，管网中各阀门的开关及开度。
8、自动控制：流量控制阀、泄水阀、变频水泵、工频水泵、变频器
9、软件采用现场总线通信，通过仪表信号传送、计量仪表计数、压力传感器、通过电缆、传送给控制台，控制台采集所有的压力流量信号，给出控制信号，PID控制水泵，流量变频器。
10、触摸一体工业控制器：尺寸：17英寸
四、实验台控制智能模块
本�？榭煽刂普ぷ骰肪�，确定 系统的工作稳定，可�；ぱ氖笛凳钡奈榷ê桶踩�，关键时可切断总电源。：
1)、智能�？槟？榭杉觳�、监控装置系统的交流电源的电压，在测量过压时，设备过载�；ぁ⒛芄徊杉患嗫厣璞附涣鞯缭吹牡缌髦�，在测量过流值时，设备过载�；�、能够采集被监控设备交流用功功率温度、在测量过温时，设备过载�；�
2）、软件平台：
电流、电压温度、并通过CAN /GSM通讯上传到监控主机或监控云平台，监控主机或云平台可以判断被监控电源的运行状态，如电压，电流，电流和温度。
3）、工作电源 额定电压AC220V、功耗 正常监视状态≤2W 报警状态≤2.5W、
4）、监控报警过压（115%）、欠压（80%）过流、电流（50~1000mA）。
5）、温度：50-120度、漏电报警：50-1000MA连续可调、漏电报警通道：1路、温度报警：4路。
6）、电流检测通道：1路、电压检测通道：3路。
7）、报警方式：APP远程报警触点容量AC 220V/3A ，DC 30V/3A、
8）、通讯接口 通讯/GPRS通讯(选配)有效通讯距离≤1km.
9)、通过手机可下载APP软件控制系统，或者电脑通过软件监控，
10)、传感器:电流互感器及电流互感器：使用2000:1。如果实际使用互感器和产品配,置不同，多咯温度传感器使用的是100K特性的热敏电阻.
11）、功能显示：可显示电压、电流、功率
12）、无线传感器:电压：3.6V。待机电流：20MA.报警电流产250MA、低压报警：30天、通信方式：GSM、接收灵敏度：-129dBm、无线标准
13）、内置无线网络信号发射，可连接4G网络，不再需要另外增加通信成本
五、控制柜配置表
|
编号 |
名称 |
单位 |
数量 |
|
|
1 |
配电控制柜，网络式机柜 |
套 |
1 |
采用蓝色框架结构，白色为搭配色，前后开门，方便实训操作，前门采用玻璃装饰，美观大方 |
|
2 |
三相4P带漏电开关 |
只 |
1 |
32A |
|
3 |
三相保险 |
台 |
1 |
32A |
|
4 |
450V电流表，30A电流表 |
个 |
1 |
电子式 |
|
5 |
按钮 |
套 |
6 |
自锁不带灯 |
|
6 |
开关电源:为控制系统提供电源 |
套 |
1 |
Q100.:提供+24V.+12V |
|
7 |
中间继电器 |
套 |
10 |
24V |
|
8 |
交流接触器 |
套 |
3 |
220V |
|
9 |
60位接线端子 |
套 |
2 |
|
|
11 |
本地/远控动旋钮开关 |
只 |
1 |
一组常开，一组常闭 |
|
12 |
通信线�？� |
只 |
2 |
|
|
14 |
实训软件 |
套 |
1 |
|
|
15 |
实验操作指导书 |
套 |
1 |
|
|
16 |
PLC控制器 |
套 |
1 |
西门子 |
|
17 |
三菱变频器 |
套 |
1 |
220V/0.75KW |
|
18 |
模拟数据采集器 |
套 |
2 |
18路 |
|
19 |
触摸一体工业控制器 |
套 |
1 |
尺寸：17英寸 |
|
20 |
电压电流变送器 |
套 |
1 |
4路 |
|
21 |
配套教学资源 |
套 |
1 |
|
