技术标题：[蒸发冷却实装置,蒸发冷却实训平台]
蒸发冷却实装置,蒸发冷却实训平台是专门为用户解决疑难问题的，非常具有代表性，在客户进行产品选型前，我们一般建议用户先看下蒸发冷却实装置,蒸发冷却实训平台。这样能对用户选型有非常大的帮助。

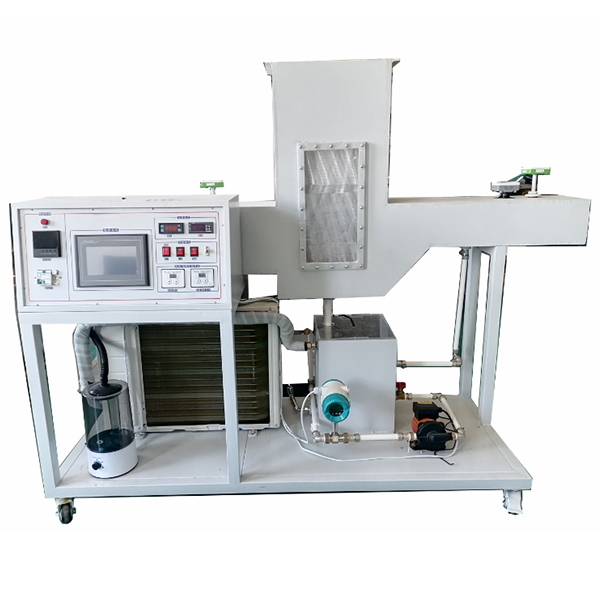

蒸发冷却实装置,蒸发冷却实训平台
一、蒸发冷却实装置,蒸发冷却实训平台概述：
1、蒸发冷却实验台是一种空气调节设备，可对空气进行加热、冷却等多种处理方式，在空调工程中，利用带有热量水从上至下喷淋散布到填料表面上，水从止而下过程中，同时与进入的空气进行热交换，得到经冷却换热后的空气由风机送到实验管道中的过程
2、气水传热传质测试装置是一种空气调节测量设备，可对空气进行加热、冷却等多种处理方式，在空调工程中有数据采集测量，利用带有热量水从上至下喷淋散布到填料表面上，水从止而下过程中，同时与进入的空气进行热交换，得到经冷却换热后的空气由风机送到实验管道中的过程
二、技术数要求：
1、工作环境温度：0-40℃。工作环境湿度：< 80%
2、单相220V/50 Hz。
3、制冷量：1730W
4、水泵： 100W，电压220V /50Hz
5、离心通风机：电机功率150W 电压220V
6、风速度可调整。
7、外形尺寸：2500×700×1300（mm）
三、特点
“湿空气蒸发冷却装置”要与“空气水传热传质测试装置”相结合组成全功能测量实验系统。
四、设备组成
蒸发冷却装置，空气与水在填料表面进行接触换热，实现空气降温。循环空气可实现10-50℃之间调节；进口空气可实现温度、湿度调节；蒸发冷却设备设有透明窗口，便于学生观察内部结构。
1、冷水机组：
可产生10度低温水作为冷水介质为系统提供冷源， 循环水温10-50℃度之间变化，可实现流量调节，实现环境模拟
2、再生空气：
再生空气能温度在20-50℃之间变化，可模拟环境从而实现进风变化变量
可产生50度高温水作为热水介质为系统提供热源，智能控制器1只（功率2000W），输出功率可通过欧姆龙原厂调节器进行调节，用于加热蒸发器循环水温度，3位字显示。数字自动保存，上电自动启动上次实验时的调节数值，带波峰电压吸收电路有效�；た刂乒β室蚴�。保持功率稳定。
3、7寸触摸屏控制系统：
温度测量：可测量进出水温度，进出风湿温度，进出风压力（传感器100PA）、可测量水流量计（3T），示显屏：可显示各点温度，压力。流量，风速度
4、温度传感器（0-100℃，分辨率0.1℃，精度±0.3℃）
5、水流量计：0-3T/H/4/20MA精度±1%
6、水泵、风机功率测量精度±1%
7、风速风量变送器：测试精度≤1%，风速0-30m/s,/4/20MA
6、数据采集、显示、存储和调节功能
8、与蒸发冷却装置配套使用，高精度流量计、风量计、温湿度传感器、数据测量与显示装置、调节系统，变送器电压：DC20V/4-20MA
9、数据模拟量
模拟输入4-20MA，电压：DC24V，输入通道8路，通信协议：485/232。输出4-20MA。
10、水循环系统：
1）水泵、370W/220V
2）涡轮流量计：4-20MA/3T
*3）水热湿交换处理室、上层/旁边设计有机玻璃，透过玻璃观察内部结构，
*4）喷布水器：有机玻璃玻璃材料，布水孔3MM，孔距30MM
*5）挡水板、有压式防水
*6）阻流填料：蜂窝式
5、低噪音风机：
150W/220V：压力150P：风量：1800
10、加湿器、
电子式：100W
11、空气处理系统：
由进风管，出风管，喷水器、布水器、布水盘，过滤网，挡水板、风机组成，
其原理是水从上而下，与空气进行热湿交换
五、主要用途要求：
1、了解液体蒸发过程
2、了解液体冷却过程
3、完成气液换热实验过程
4、完成冷水/气换热实验过程
5、完成液体/气换热实验过程
6、完成热气/液体换热实验过程
7、通过实验加深对掌握测量热质交换过程、相对湿度、阻力特性的方法；热交换效率系数和接触系数的测定方法
