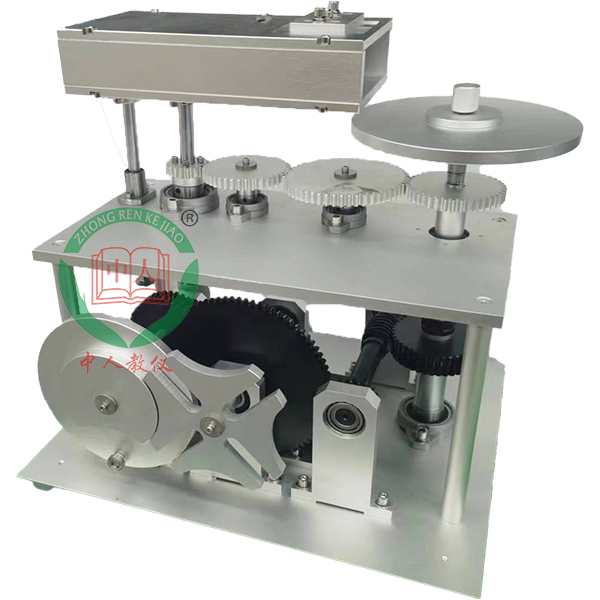

产品名称：[ZRJXM-08B全自动齿轮范成仪]
上海中人专业提供ZRJXM-08B全自动齿轮范成仪,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRJXM-08B全自动齿轮范成仪，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRJXM-08B全自动齿轮范成仪，是中人公司的品质效益保障教学产品。
文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：
ZRJXM-08B全自动齿轮范成仪
ZRJXM-08B全自动齿轮范成仪
一、功能：
1.采用光敏印墨线作为模拟齿轮，齿廓边缘线与油墨压印方式，结合机械传动，实现全自动印制齿廓线。
2.结合机械原理教学内容，可实现齿条刀具和齿轮刀具的泛成加工实验验证，且装卸方便。用于齿轮范成实验，了解齿轮加工原理，了解齿轮轮坯到被加工完成的渐开线齿廓的过程。
3.采用机构创新设计理论方法，通过与齿轮同轴的滑块沿着被加工齿轮径向靠近或远离运动，实现正、负变位，且有刻度线指示，便于调节变位系数。
4.装置自身运用槽轮机构、齿轮机构、连杆机构，各种原理除作为范成仪实验用，拓展向学生讲解机械系统创新设计案例使用。
二、主要技术参数：
1.轴上蜗杆有效长度 50mm 规格为 1.5 模双头蜗杆；
2.中间蜗杆有效长度 70mm，规格为 2 模蜗杆；
3.步进调速电机：1.2N•M；
4.菱形轴承座：3 个；
5.无凸台齿轮：1M55 齿、1M20 齿、1M24 齿、1M66 齿； 1M86齿；
6.外形尺寸 420×350×400mm
