中央空调电气实训台
栏目分类：产品总目录 发布日期：2020-09-07 浏览次数：次
中央空调电气实训台,中央空调实验装置水冷机组电气控制系统电路的基本操作和自动控制系统参数的调整，咨询热线13122891392
联系方式见右侧悬浮框
中人教仪厂专业为客户提供【中央空调电气实训台,中央空调实验装置】的实训室建设方案，对【中央空调电气实训台,中央空调实验装置】施行三包售后服务，如果您对我们的【中央空调电气实训台,中央空调实验装置】有不了解的地方，请咨询我们客服或来电咨询，我们将竭诚为您服务。

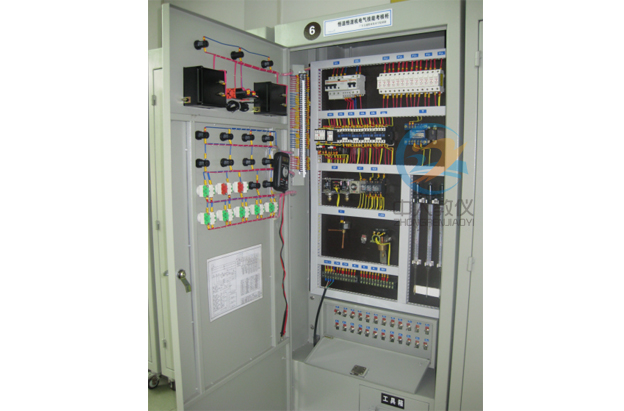

ZRLR-GZ制冷装置电气控制系统检测实训装置
一、功能及实训项目
1、水冷机组的控制原理2、中央空调水冷机组电气控制系统电路的基本操作和自动控制系统参数的调整
3、制冷电气常用电器元件的鉴定与选择
4、制冷设备维修工高级教学培训与考核
5、制冷设备维修工技师教学培训与考核
6、中央空调水冷机组电气控制实训
7、常见故障设置与排查
二、故障设置
| 小型中央空调电气控制实验柜故障分析过程表 | |||||
| 故障代号 | 故障现象 | 故障位置 | 故障分析过程 | 检测方法与数据 | 注意事项 |
| K1 | 合上QS2，整个控制电路没电，电源灯HL1不亮 | QS2 N线与HL1之间 |
HL1电源灯不亮，重点检查SQ2输出端和FU2是否开路 |
用万用表交流250V档测得HL1两端没220V电压，再用电阻档测量N线断路 | 测量电阻值时要断开控制线路的电源，则会烧坏万用表 |
| K2 | 电源灯HL1亮，过载故障灯HL3也亮近，按SB2,KM1、KM2都不闭合，水冷却水系统不工作 | QS2L线与FR2之间 | HL3过过载故障灯亮，说明FR1或FR2常闭接触点接通，即水塔风机、冷水泵不能正常工作 | 查FR1、FR2复位开关是否动作，或风机、水泵电机线圈绕组电阻值 | FR1、FR2出现过载一般是风机、水泵电机温度过高引起 |
| K3 | 同上 | 同上 | 同上 | 同上 | 同上 |
| K4 | 按SB2KM1、KM2都不吸合，冷却水系统不能工作 | FR2与SB1之间 | 冷却水塔风机、冷却水泵停止按钮无SB1无法接通，开路 | 检查FR2输入端与SB1输入端或SB2输入端 | 频繁起动、停止所产生的电火花会令接触点产生接触不良 |
| K5 | 按SB2KM1、KM2都不吸合，冷却水系统不能工作 | SB1与SB2之间 | 冷却水塔风机、冷却水泵停止按钮SB2无法接通，开路 | 检查SB2输入端与输出端电阻值 | 频繁起动、停止所产生的电火花会令接触点产生接触不良 |
| K6 | 按SB2,KM1不工作，KM2工作 | SB2输入与KM1输出与之间 | 冷却水塔不工作，可能是KM1线圈断路、机电线圈烧坏、接触不良等 | 检查SB2输出端与KM1输入端电阻值 | 当K6\K7同时无故障时，4号线与N线电阻值会有变化的 |
| K7 | 按SB2,KM1工作，KM2不工作 | SB2输入与KM2输出与之间 | 冷水泵不工作，可能是KM1线圈断路、机电线圈烧坏、接触不良等 | 检查SB2输出端与KM12输入端电阻值 | 同上 |
| K8 | 按SB2,KM1、KM2都吸合，但松手后不工作 | SB2输入与KM2�？ネ肥淙胫� | 松手后，冷却塔风机和冷却泵就停止，一般是无法自锁 | 检查SB1与KM1常开的电阻值 | 这是典型的我法自锁故障 |
| K9 | 冷却塔风机、冷水泵工作，冷冻泵无法起动 | KM2�？挠隠KB1输入端 | 只有冷却塔风机、冷却水泵工作后，冷冻泵才能工作，查KM2常开触头是否有信号输出，或冷却水压水流是否正常 | 检查KM2与LKB1输入电阻值，冷却水压、水流量 | LKM靶式流量计要保正水压、流量正常后�？哟サ悴拍鼙蘸希裨蛉彼收系苹崃帘ň� |
| K10 | 冷却水压正常，冷冻水泵过载灯亮 | LKB1常开输出与FR3输入之间 | 冷冻水泵过载，多为电机温度过高所致 | 检查FR3的复位开关，或冷冻水泵的电机绕组电阻 | 是否缺水，空载 |
| K11 | 冷却水压正常，冷冻水泵无法工作 | FR3输出与SB3之输入端间 | 冷冻水泵停止按钮SB3无法接通，开路 | 检查FR3的输出与SB3间的电阻值， | 频繁停止起动会使触点接触不良 |
| K12 | 冷却水压正常，冷冻水泵无法起动 | SB3输出与SB4输入之间 | 冷冻水泵起动按钮SB4,无法接通 | 检查SB3输出与SB4输入的电阻值或KM3线圈的电阻值 | 同上 |
| K13 | 按下SB4，KM4不吸合，但HL5灯亮 | SB4输出端与KM4线圈输入端之间 | KM3线圈不吸合，可能是线圈断路，冷冻水泵电机线圈断路 | 检查KM3线圈电阻值，冷冻水泵电机线圈电阻值 | 也可能是交流接触器主接触头可能接触不良引起 |
| K14 | 按SB4,KM3能吸合，但松手后不工作 | SB3输出与KM3�？サ阒� | 松手后，冷冻泵就停止，一般是无法自锁 | 检查SB3与KM3�？牡缱柚� | 也能是辅助触头接触不良，引起无法自锁 |
| K15 | 冷却塔风机、冷水泵、冷冻水泵都能工作，压缩机无法起动 | KM3�？挠隠KB输入端 | 只有冷却塔风机、冷却水泵、冷冻水泵工作后，压缩机才能工作，查KM3�？ネ肥欠裼行藕攀涑�，或冷冻水压水流是否正常 | 检查KM3与LKB2输入电阻值，冷冻水压、水流量 | LKM靶式流量计要保证水压、流量正常后�？哟サ悴拍鼙蘸希裨蛉彼收系苹崃帘ň� |
| K16 | 冷冻压水正常，压缩机过载灯HL6亮 | LKB2�？涑鲇隖R4输入之间 | 压缩机过载，多为电机温度过高所致 | 检查FR4的复位开关，或压缩机的电机线圈绕组电阻值 | 是否回气、排气压力过大引起 |
| K17 | 冷冻压水正常，压缩机压力�；た囟� | FR4输出与SP输入端 | 压缩机压力�；な桥牌沽呋蛭沽退� | 检查SP的复位开关 | 系统是否有堵塞 |
| K18 | 冷冻水压正常，压缩机无法工作 | FR3输出与SB3之输入端间 | 压缩机停止按钮SB5无法接通，开路 | 检查SP的输出与SB5间的电阻值， | 频繁停止起动会使触点接触不良 |
| K19 | 冷冻水压正常，压缩机无法工作 | SB5输出与SB6之输入端间 | 压缩机起动按钮SB6无法接通，开路 | 检查SB5的输出与SB6间的电阻值， | 频繁停止起动会使触点接触不良 |
| K20 | 冷却水压正常，中间继电器无法起动 | SB5输出与SB6输入之间 | 压缩机起动按钮SB6,无法接通 | 检查SB5输出与SB6输入的电阻值或KA线圈的电阻值是否正常 | 中间继电器的指示灯是否亮 |
| K21 | 按SB6,KA能吸合，但松手后不工作 | SB6输出与KA�？サ阒� | 松手后，中间继电器就不工作，一般是无法自锁 | 检查SB5与KA常开触头的电阻值 | 也能是辅助触头接触不良，引起无法自锁 |
| K22 | 中间继电器能工作，但压缩机不起动 | KA输出与KT输入端 | 时间继电器的�？サ阄薹ū蘸� | 时间继电器通电后检查其�？サ愕牡缱柚� | KT�？荒鼙蘸希辔缱游驴仄饕焉栈� |
| K23 | 中间继电器能工作，但压缩机不起动 | KT输出与ST输入端 | 电子温度计的�？サ阄薹ū蘸� | 电子温度计通电后检查其常开触点的电阻值 | ST开不能闭合，多为电子温控器已烧坏 |
| K24 | 冷却水压正常，中间继电器也工作 | ST输出与KM4输入之间 | 压缩机无法起动，可能是交流接触器线圈断路，压缩机电机绕组断路 | 检查KM4线圈、压缩机线圈的电阻值是否正常 | 压缩机的运行灯指示灯是否亮，电磁阀是否工作 |
三、元件设备清单
| 序号 | 项目 | 型号规格 | 数量 | 备注 |
| 1 | 四极空气开关 | 15A | 2个 | |
| 2 | 二极空气开关 | 15A | 2个 | |
| 3 | 中间继电器 | 常用 | 2个 | |
| 4 | 时间继电器 | 常用 | 2个 | |
| 5 | 交流接触器 | 常用 | 8个 | |
| 6 | 热继电器 | 常用 | 8个 | |
| 7 | 起动\停止开关 | 常用 | 12个 | |
| 8 | 故障开关 | 常用 | 50个 | |
| 9 | 故障灯 | 常用 | 30个 | |
| 10 | 保险丝管 | 5A常用 | 6个 | |
| 11 | 靶式流量计（流量开关） | LKB-01 | 4个 | |
| 12 | 电磁阀 | 常用 | 2个 | |
| 13 | 接线排 | 常用 | 10个 | |
| 15 | 连接导线(有色) | 常用 | 2扎 | |
| 16 | 电柜 | 见图 | 1个 | |
| 17 | 电子温控器 | 常用 | 2个 | |
| 18 | 电流表 | 5A/常用 | 2个 | |
| 19 | 电压表 | 380V/常用 | 2个 | |
| 20 | 绝缘板 | 常用 | 16公斤 | |
| 21 | 线槽 | 常用 | 7条 | |
| 22 | 槽钢 | 常用 | 2米 | |
| 23 | 故障箱 | 2个 | ||
| 24 | 杂物 | 1批 | ||
| 25 | 压力继电器 | 常用 | 2个 |
