ZRLR-GZB小型冷库装置电气控制系统检修实训装置

一、小型冷库电气控制设备功能及实训项目

1、小型冷库机组电气控制实训
2、制冷设备维修工高级教学培训与考核
3、制冷设备维修工技师教学培训与考核
4、常见故障设置与排查

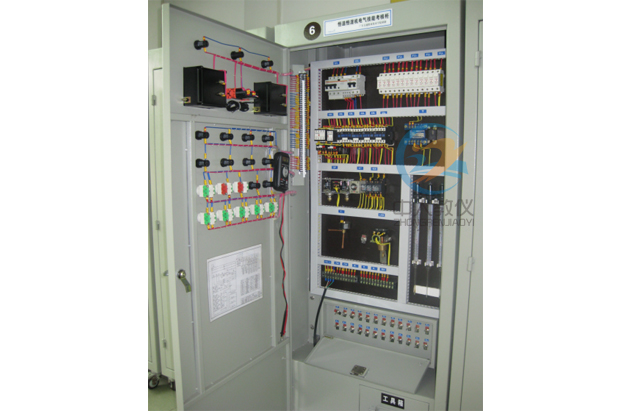

小型冷库装置电气控制系统检修实训装置,冷库机组电气控制排故实验柜

二、故障设置

故障代号	冷库机组电气控制排故实验柜故障现象	故障位置	故障分析过程	检测方法与数据	注意事项
K1	合上QS2，整个控制电路没电，电源灯HL1不亮	QS2 N线与HL1之间	HL1电源灯不亮，重点检查SQ2输出端和FU2是否开路	用万用表交流250V档测得HL1两端没220V电压，再用电阻档测量N线断路	测量电阻值时要断开控制线路的电源，则会烧坏万用表
K2	电源灯HL1亮，但手自动都不能制冷。	QS2L线与RSJ�？�	无法制冷可能是RSJ的常开触点损坏	检查RSJ的�？愕缱柚�	RSJ出现不工作，也可能是其电机线圈开路
K3	SA转换不了	RSJ输出与SA之间	SA无法转换或失效	检查SA触点的电阻值	频繁转换损坏
K4	手动无法起动	SA手动端和SA1输入	SB1断路或损坏	检查SA手动端和SA1输入	频繁起动、停止所产生的电火花会令接触点产生接触不良
K5	同上	SB1与SB2之间	SB1或SB2损坏	检查SB1输出端与SB2输入端电阻值	频繁起动、停止所产生的电火花会令接触点产生接触不良
K6	电源灯HL1亮，压力故障灯HL5也亮近，按SB2,KM2不闭合，风机不工作	SB2L线与SP之间	HL5压力�；す收系屏�，说明SP常闭接触点接通，即风机、不能正常工作	查SP复位开关是否动作，	SP动作一般是压缩机高低压力引起�；�
K7	电源灯HL1亮，过载故障灯HL4也亮近，按SB2,KM2不闭合，风机不工作	SP与FR之间	HL4过过载故障灯亮，说明FR常闭接触点接通，风机不能正常工作	查FR复位开关是否动作，或风机电机线圈绕组电阻值	FR出现过载一般是风机电机温度过高引起
K8	按SB2，KM2不吸合，风机不能工作	FR与KM12之间	过载没�；�，但风机又不能工作，可能是KM1的线圈开路	检查KM2输入端与FR输出端电阻值	频繁起动、停止所产生的电火花会令接触点产生接触不良
K9	自动档无法工作	SA自动端与ST输入端	电子温度计�？サ愣峡�	检查SA自动端与ST输入端电阻值	ST常开断开可能是是温度设定误差造成，非故障
K10	按SB2,KM能吸合，但松手后不工作	SB1输出与SB2常开触点之间	松手后，风机不工作，一般是无法自锁	检查SB1与SB2常开触头的电阻值	也可能是辅助触头接触不良，引起无法自锁
K11	按SB2,KM2能吸合，但风机运行灯和压缩机不工作	FR输出与KM2�？サ阒�	压缩机与风机工作灯都不工作，故障多为KM2另一常无法接触	检查FR与KM2常开触头的电阻值	也可能是辅助触头接触不良，引起无法自锁
K12	自动档无法工作	ST输出端与SB2输出端	电子温度计�？サ愣峡�	检查ST输出端电阻值	ST�？峡赡苁鞘俏露壬瓒ㄎ蟛钤斐�，非故障
K13	电磁阀不工作	KM2输出与YV输出之间	电磁阀卡住，无法打开	检查YV有无电阻，通电后是否有振动	当出现此故障，要与HL2的电阻值比较大小，并串联阻值不一样
K14	压缩机无法启动	KM2输出与KT输入端	KT线圈能工作，但无法廷时启动压缩机	检查KM2常开与KT的电阻值	也可能是辅助触头接触不良，引起无法自锁
K15	压缩机无法启动	KT常开输出与KM1输入端	KT或KM1无法接触	检查KT输出与KM1的输入电阻值	KM1线圈烧断
K16	时间继电器不工作	KM2与KT输入端	KT线圈开路	检查KM2�？氖涑鲇隟T的输入	检查线圈输入电压
K17	电子温度计无显示	FU3输出与ST输入端	ST线圈是否开路	检查FU3输出与ST输入端的电阻值	同上
K18	无法除霜	KM3常开输入与KM3线圈输入端	接触器和加热器损坏	检查KM3�？淙胗隟M3线圈输入端间的电阻值，	频繁停止起动会使触点接触不良
K19	无法除霜	FU3输出与RSJ输入端	RSJ线圈是否开路	检查FU3输出与RSJ输入端的电阻值	同上

三、元件设备清单

序号	项目	型号规格	数量	备注
1	转换开关	常用	2个
2	指示灯	220V	8个
	指示灯	380V	3个
3	四极空气开关	15A	2个
4	二极空气开关	15A	2个
5	中间继电器	常用	2个
6	压力继电器	高/低/常用	2个
7	时间继电器	得电延时	2个
8	交流接触器	380V/15A	6个
9	热继电器	常用	4个
10	起动\停止开关	常用	4个
11	故障开关	常用	50个
12	故障灯	常用	30个
13	保险丝管	5A	6个
14	化霜定时器	常用	2个
15	化霜双金属片	常用	2个
16	电磁阀	常用	2个
17	接线排	常用	10个
18	连接导线(有色)	常用	2扎
19	电柜	见图	1个
20	电子温控器	常用	2个
21	电流表	5A/常用	2个
22	电压表	380V/常用	2个
23	绝缘板	常用	16公斤
24	线槽	常用	8条
25	槽钢	常用	2米
26	故障箱		2个
27	杂物配件		1批
