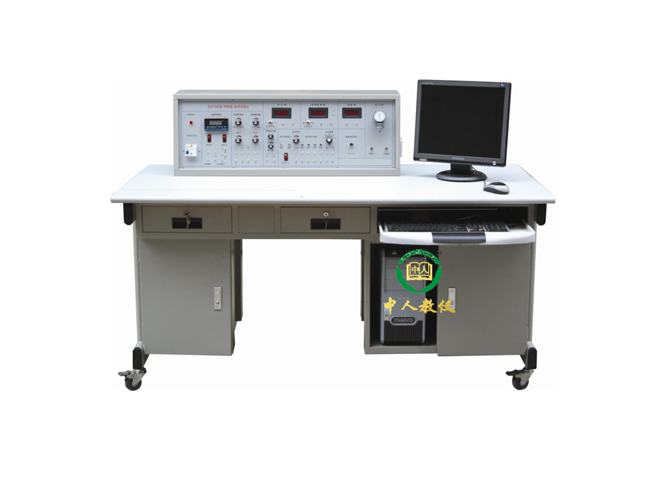

传感器技术检测及转换实训台
栏目分类：传感器技术实训设备 发布日期：2020-05-20 浏览次数：次
传感器技术检测及转换实训台,传感器技术转换及检测实验设备是我们适应不同类别、不同层次的专业教学实验设备。
联系方式见右侧悬浮框
【传感器技术检测及转换实训台,传感器技术转换及检测实验设备】是根据客户需求而写的，非常具有代表性，在客户搜索【传感器技术检测及转换实训台,传感器技术转换及检测实验设备】时，都能通过我们来了解相关资讯，而且【传感器技术检测及转换实训台,传感器技术转换及检测实验设备】在客户有需求时提供参考意见。
1.产品名称：传感器技术检测及转换实训台
2.别名：传感器技术转换及检测实验设备
3.型号：ZRCQ-ⅢD
4.品牌：中人
5.输入电源：AC220V±5% 50±1Hz 额定电流：≤5A 直流电源：±5V ±15V
6.实验台规格外形尺寸：1600×750×1100mm
7.稳压系数：±1%
8.电压纹波：≤10mV
9.非线性误差：≤5%
10.测量精度：≤1%
11.功 耗：100VA
12.功 耗：100VA
13.相对温度：-5℃～40℃
14.相对湿度：＜85%（25℃）
一、传感器技术检测及转换实训台,传感器技术转换及检测实验设备概述:
二、传感器技术检测及转换实训台,传感器技术转换及检测实验设备三源部分：
1、加热源：16V交流电源加热，温度控制范围0~150℃。2、转动源：0-12V直流电源驱动，转速可调范围0~2400转/分。
3、振动源：振动频率1-30Hz（可调），共振频率13Hz左右。
三、传感器技术检测及转换实训台,传感器技术转换及检测实验设备数据采集卡及处理软件：
数据采集工作12位AD转换、RS232、USB接口，分辨率由1/22048，采样周期1m-100ms，采样速度可选择，即可单次采样亦能连续采样。提供的处理软件有良好的计算机界面，可以进行实验项目选择与编辑、数据采集、特性曲线的分析、比较、文件存取、打印等。四、传感器技术检测及转换实训台,传感器技术转换及检测实验设备主控台功能：
1、实验台提供四组直流稳压电源：±5V、±15V；±2V~±10V分五挡输出，2~24V可调，具有短路�；すδ�。2、低频信号发生器：1Hz-30Hz输出连续可调，Vp-p值10V，最大输出电流0.5A。
3、音频信号发生器：0.4KHz-10KHz输出连续可调，输出电压范围：0VP~10VP连续可
调，最大输出电流：0.5A（有效值0.4KHz）。
4、差动放大器：通频带0-10KHz，可接成同相、反相、差动结构，增益为1-150倍的直
流放大器。
5、数字式电压表：三位半显示，量程±2V、±20V，输入阻抗100KΩ，精度1%。
6、数字式频率/转速表：由四只数码管，2只发光管组成，输入阻抗100KΩ，精度1%。频率测量范围1-9999 Hz，转速测量范围1-9999r/min。
7、温度表：0-150℃度，精度1%。
8、高精度温度控制PID调节仪，多种输入输出规格，具有人工智能调节以参数自整定功能。
9、机械式压力表：0-40Kpa，精度2%。
10、手动气压源：0-40Kpa。
传感器实验�？�

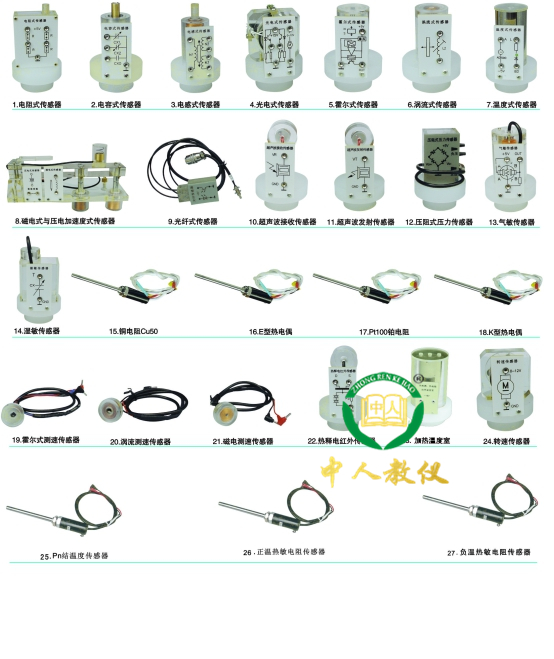

五、传感器技术检测及转换实训台,传感器技术转换及检测实验设备的传感器种类及技术指标：（参考值）
| 序号 | 实 验 模 块 | 传 感 器 名 称 | 量 程 | 精 度 |
| 1 | 电阻霍尔式传感器�？� | 电阻式传感器 | ± 2mm | ± 1.5% |
| 2 | 霍尔式传感器 | ≥ 2mm | 0.1% | |
| 3 | 电容式传感器�？� | 电容式传感器 | ± 5mm | ± 1.3% |
| 4 | 电感式传感器�？� | 电感式传感器 | ± 5mm | ± 3% |
| 5 | 光电式传感器模块 | 光电式传感器 | 0-2400转/分 | ≤ 1.5% |
| 6 | 涡流式传感器�？� | 涡流式传感器 | ≥ 1mm | ± 3% |
| 7 | 温度式传感器�？� | 温度式传感器 | 0-100℃ | ± 2% |
| 8 | 磁电式传感器 | 0 .5V/m | ||
| 9 | 压电式加速度传感器�？� | 压电式加速度传器 | 1-30Hz | ± 2%/s |
| 10 | 光纤式传感器�？� | 光纤式传感器 | ≥1.5mm | ± 1.5% |
| 11 | 压力传感器模块 | 压力传感器 | 0-50kpa | ± 2% |
| 12 | 超声波传感器�？� | 超声波传感器 | 20-60cm | 1cm |
| 13 | MQ3气敏传感器 | 50-200ppm | ||
| 14 | 湿敏传感器模块 | 湿敏传感器 | 10-95%RH | ± 5% |
| 15 | 霍尔式测速传感器 | 0-2400转/分 | ± 1.5% | |
| 16 | 涡流测速传感器 | 0-2400转/分 | ≤ 1.5% | |
| 17 | 磁电测转速传感器 | 0-2400转/分 | ≤ 1.5% | |
| 18 | 转速传感器 | 0-2400转/分 | ≤ 1.5% | |
| 19 |
热电偶、热电阻传感器 模 块 |
K 型热电偶传感器 | 0-100℃ | ± 3% |
| 20 | E型热电偶传感器 | 0-100℃ | ± 3% | |
| 21 | Pt100铂电阻传感器 | 0-100℃ | ± 3% | |
| 22 | Cu50铜电阻传感器 | 0-100℃ | ± 3% | |
| 23 | 移相器、相敏检波器�？� | |||
| 24 | 热释电红外传感器�？� | 热释电红外传感器 | 3200V/W | |
| 25 | 硅光电池传感器�？� | 硅光电池传感器 | 0.35A/W | |
| 26 | 集成温度传感器�？長M35 | 集成温度传感器LM35 | 0-100℃ | ± 2% |
| 27 |
PN结、正与负温热敏电阻 传感器�？� |
PN结温度传感器 | 0-100℃ | ± 3% |
| 28 | 正温热敏电阻传感器 | 0-100℃ | ± 3% | |
| 29 | 负温热敏电阻传感器 | 0-100℃ | ± 3% |
六、传感器技术检测及转换实训台,传感器技术转换及检测实验设备的传感器特点：
1、 传感器外壳采用进口透明有机玻璃与硬聚氯制做，内部装置各种精密传感器。
2、 每种传感器每个独立，传感器上印有原理图与接线口，学生做实验时快捷方便，而且老师可以带到课堂上讲课用。
3、 传感器转换电路板采用模块式结构，�？樯嫌∮凶辉硗加虢酉呖�。
4、 本实训装置由主控台、传感器、实验�？椤⑽灰铺�、数据采集卡及处理软件、实验桌六部分组成，实验桌柜存放实验模块，抽屉存放各种传感器。
5、 学校选购可根据要求增减实验项目，实验项目还可以根据新产品的开发不断拓展。
七、传感器技术检测及转换实训台,传感器技术转换及检测实验设备的实验内容如下： 带*为思考实验
实验一 电阻式传感器的单臂电桥性能实验
实验二 电阻式传感器的半桥性能实验
实验三 电阻式传感器的全桥性能实验
实验四 电阻式传感器的单臂、半桥和全桥的比较实验
实验五 电阻式传感器的振动实验*
实验六 电阻式传感器的电子秤实验*
实验七 变面积式电容传感器特性实验
实验八 差动式电容传感器特性实验
实验九 电容传感器的振动实验*
实验十 电容传感器的电子秤实验*
实验十一 差动变压器的特性实验
实验十二 自感式差动变压器的特性实验
实验十三 差动变压器的性能实验
实验十四 激励频率对差动变压器特性的影响
实验十五 差动变压器的振动实验*
实验十六 差动变压器的电子秤实验*
实验十七 光电式传感器的转速测量实验
实验十八 光电式传感器的旋转方向测量实验
实验十九 接近式霍尔传感器实验
实验二十 霍尔传感器的转速测量实验
实验二十一 霍尔传感器的振动测量实验
实验二十二 涡流传感器的位移特性实验
实验二十三 被测体材质对涡流传感器特性的影响实验
实验二十四 涡流式传感器的振动实验
实验二十五 涡流式传感器的转速测量实验
实验二十六 温度传感器及温度控制实验（AD590）
实验二十七 K型热电偶的温度控制实验
实验二十八 热电偶冷端温度补偿实验*
实验二十九 E型热电偶的温度控制实验
实验三十 Pt100铂电阻的温度控制实验
实验三十一 Cu50铜电阻的温度控制实验
实验三十二 磁电式传感器的特性实验
实验三十三 磁电式传感器的转速测量实验
实验三十四 磁电式传感器的应用实验*
实验三十五 压电加速度式传感器的特性实验
实验三十六 光纤传感器的位移特性实验
实验三十七 光纤传感器的振动实验
实验三十八 光纤传感器的转速测量实验
实验三十九 压阻式压力传感器的特性实验
实验四十 压阻式压力传感器的差压测量实验*
实验四十一 超声波传感器的位移特性实验
实验四十二 超声波传感器的应用实验
实验四十三 气敏传感器的原理实验
实验四十四 湿度式传感器原理实验
实验四十五 气体流量的测定*
实验四十六 移相器实验
实验四十七 相敏检波器实验
实验四十八 低通滤波器实验
实验四十九 热释电红外传感器实验
实验五十 硅光电池光电特性实验
实验五十一 集成温度传感器LM35温度特性实验
实验五十二 集成温度传感器LM35测温实验
实验五十三 PN结温度传感器测温控制实验
实验五十四 正温热敏电阻温度特性实验
实验五十五 负温热敏电阻温度特性实验

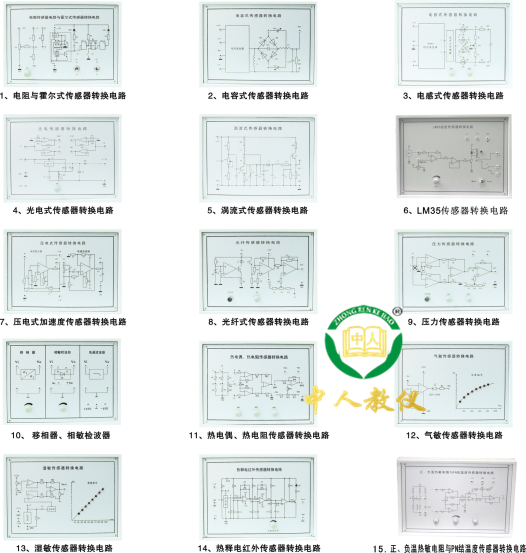

传感器技术实训装置的传感器配置清单：
| 序号 | 器 件 名 称 | 单位 | 数量 | 备注 |
| 1 | 实训台 | 台 | 1 | |
| 2 | 实训桌 | 张 | 1 | |
| 3 | 升降圆凳 | 张 | 2 | |
| 4 | 电阻式霍尔式传感器转换电路 | 块 | 1 | |
| 5 | 电容式传感器转换电路 | 块 | 1 | |
| 6 | 电感式传感器转换电路 | 块 | 1 | |
| 7 | 光电式传感器转换电路 | 块 | 1 | |
| 8 | 涡流式传感器转换电路 | 块 | 1 | |
| 9 | 温度式传感器转换电路 | 块 | 1 | |
| 10 | 压电加速度式传感器转换电路 | 块 | 1 | |
| 11 | 光纤式传感器转换电路 | 块 | 1 | |
| 12 | 压力传感器转换电路 | 块 | 1 | |
| 13 | 超声波传感器转换电路 | 块 | 1 | |
| 14 | 热电偶、热电阻传感器转换电路 | 块 | 1 | |
| 15 | 湿敏传感器转换电路 | 块 | 1 | |
| 16 | 热释电红外传感器转换电路 | 块 | 1 | |
| 17 | 移相器、相敏检波器、低通滤波器电路 | 块 | 1 | |
| 18 | 硅光电池传感器�？� | 块 | 1 | |
| 19 | 集成温度传感器�？長M35 | 块 | 1 | |
| 20 | PN结与正、负温热敏电阻传感器�？� | 块 | 1 | |
| 21 | 电阻式传感器 | 个 | 1 | |
| 22 | 电容式传感器 | 个 | 1 | |
| 23 | 霍尔式传感器 | 个 | 1 | |
| 24 | 电感式传感器 | 个 | 1 | |
| 25 | 光电式传感器 | 个 | 1 | |
| 26 | 涡流式传感器 | 个 | 1 | |
| 27 | 涡流测速传感器 | 个 | 1 | |
| 28 | 温度式传感器 | 个 | 1 | |
| 29 | 磁电式传感器 | 个 | 1 | |
| 30 | 磁电测速传感器 | 个 | 1 | |
| 31 | 压电加速度式传感器 | 个 | 1 | |
| 32 | 光纤式传感器 | 个 | 1 | |
| 33 | 压力传感器 | 个 | 1 | |
| 34 | 超声波传感器 | 对 | 2 | |
| 35 | 气敏传感器 | 个 | 1 | |
| 36 | 湿敏传感器 | 个 | 1 | |
| 37 | 霍尔式转速传感器 | 个 | 1 | |
| 38 | 转速传感器 | 个 | 1 | |
| 39 | K型热电偶传感器 | 只 | 2 | |
| 40 | E型热电偶传感器 | 只 | 1 | |
| 41 | Pt100铂电阻传感器 | 只 | 1 | |
| 42 | Cu50铜电阻传感器 | 只 | 1 | |
| 43 | 热释电红外传感器 | 个 | 1 | |
| 44 | 硅光电池传感器 | 个 | 1 | |
| 45 | 集成温度传感器LM35 | 只 | 1 | |
| 46 | PN结温度传感器 | 只 | 1 | |
| 47 | 正温热敏电阻传感器 | 只 | 1 | |
| 48 | 负温热敏电阻传感器 | 只 | 1 | |
| 49 | 加热温度室 | 个 | 1 | |
| 50 | 位移台架 | 套 | 1 | |
| 51 | 光纤位移台架 | 个 | 1 | |
| 52 | 测微器 | 把 | 1 | |
| 53 | 压力表 | 只 | 1 | |
| 54 | 橡皮气囊 | 个 | 1 | |
| 55 | 三通管 | 条 | 1 | |
| 56 | 铁片、铜片、铝片各一片 | 片 | 3 | |
| 57 | 温度计0-100℃ | 条 | 1 | |
| 58 | Φ8×4磁钢 | 粒 | 1 | |
| 59 | 超声波反射挡板 | 块 | 1 | |
| 60 | 传感器实验指导书 | 册 | 1 | |
| 61 | 实验连接导线 | 条 | 1 | |
| 62 | 数据采集连接线 | 条 | 1 | |
| 63 | 数据采集处理软件 | 盘 | 1 |
