工业传感器应用与检测实训装置
栏目分类：传感器技术实训设备 发布日期：2017-11-23 浏览次数：次
传感器,工业传感器应用与检测实训装置,工业传感器教学设备控制屏：铁质双层亚光密纹喷塑结构，铝质面板，通过自主设计的真实的模型配合工业传感器来进行工业传感器的教学。
联系方式见右侧悬浮框
【传感器,工业传感器应用与检测实训装置,工业传感器教学设备】是根据客户需求而写的，非常具有代表性，在客户搜索【传感器,工业传感器应用与检测实训装置,工业传感器教学设备】时，都能通过我们来了解相关资讯，而且【传感器,工业传感器应用与检测实训装置,工业传感器教学设备】在客户有需求时提供参考意见。

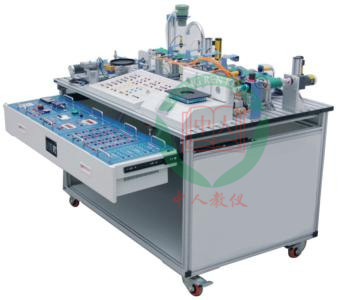

ZRGYZ-GC工业传感器应用与检测实训装置
一、实训内容
接近传感器
项目一 接近传感器的安装方式项目二 接近传感器的检测要求
项目三 接近传感器的检测设置
项目四 接近传感器的控制方法
项目五 接近传感器的分析和诊断
项目六 接近传感器应用
项目七 接近传感器选型
位移传感器实训
项目一 位移传感器的安装方式项目二 位移传感器的检测要求
项目三 位移传感器的检测设置
项目四 位移传感器的控制方法
项目五 位移传感器的分析和诊断
项目六 位移传感器应用
项目七 位移传感器选型
色标传感器
项目一 色标传感器的安装方式项目二 色标传感器的检测要求
项目三 色标传感器的检测设置
项目四 色标传感器的控制方法
项目五 色标传感器的分析和诊断
项目六 色标传感器应用
项目七 色标传感器选型
视觉传感器
项目一 视觉传感器的安装方式项目二 视觉传感器的检测要求
项目三 视觉传感器的检测设置
项目四 视觉传感器的控制方法
项目五 视觉传感器的分析和诊断
项目六 视觉传感器应用
项目七 视觉传感器选型
光电传感器
项目一 光电传感器的安装方式项目二 光电传感器的检测要求
项目三 光电传感器的检测设置
项目四 光电传感器的控制方法
项目五 光电传感器的分析和诊断
项目六 光电传感器应用
项目七 光电传感器选型
液位传感器
项目一 液位传感器的安装方式项目二 液位传感器的检测要求
项目三 液位传感器的检测设置
项目四 液位传感器的控制方法
项目五 液位传感器的分析和诊断
项目六 液位传感器应用
项目七 液位传感器选型
压力传感器
项目一 压力传感器的安装方式项目二 压力传感器的检测要求
项目三 压力传感器的检测设置
项目四 压力传感器的控制方法
项目五 压力传感器的分析和诊断
项目六 压力传感器应用
项目七 压力传感器选型
温度传感器
项目一 温度传感器的安装方式项目二 温度传感器的检测要求
项目三 温度传感器的检测设置
项目四 温度传感器的控制方法
项目五 温度传感器的分析和诊断
项目六 温度传感器应用
项目七 温度传感器选型
物联网功能�？�
项目一 嵌入式系统配置实验项目二 LED跑马灯实验
项目三 数码管显示实验
项目四 LCD12864显示实验
项目五 按键扫描实验
项目六 产品唯一身份实验
项目七 EEPROM读写测试实验
项目八 CAN收发通讯实验
项目九 板载AD采集实验
项目十 外部AD采集实验
项目十一 时钟读取和设置实验
项目十二 火焰传感器检测实验
项目十三 二氧化碳浓度检测实验
项目十四 PM2.5颗粒和小颗粒含量检测实验
项目十五 土壤温湿度传感器检测实验
项目十六 基于物联网的水阀、燃气阀、电源控制综合实验
二、设备构成
1、控制屏：铁质双层亚光密纹喷塑结构，铝质面板2、实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板；设有带锁抽屉，用于放置工具及资料，电脑桌联体设计，造型美观大方。
3、三相四线380V交流电源经空气开关后给装置供电，电网电压表监控电网电压，设有短路�；ぃ刂破恋墓┑缬稍砍卓睾推敉？乜刂�、同时具有漏电告警指示及告警复位。提供三相四线380V、单相220V电源各一组，由启�？乜刂剖涑�，并设有保险丝�；ぁＬ峁�2组三插AC200V插座。
4、直流电源、直流电压/电流表、逻辑电平输出及指示；直流电压：0～15V可调输出；直流电流：0～20mA可调输出；直流数字电压表/电流表：电压表量程0～200V、输入阻抗为10MΩ、精度0.5级，电流表量程0～200mA、精度0.5级；同时设有逻辑电平输出（点动、自锁）、逻辑电平指示、LED数码管、方向指示器、八音盒、直流24V继电器、信号转换座若干。直流电压输出24V/6A、12V/2A。
5、PLC主机采用CP1H-XA40DT1-D
6、单片机接口�？椋�2路电压输出:范围0-10V,误差±0.2V，2路电流输出：范围0-20mA。8路数字量输入，8路数字量输出，2路电流测量:0-20mA,误差<0.5mA；2路电压测量:0-10V,误差±0.2V；
7、光纤传感器实训�？槊姘宀捎妙咏鸾峁梗捎貌浇缁屯酱�，安装有多个按钮指示灯，设备配有通用接口模块、步进电机、五套光纤传感器安装支架、同步带、检测载体、五套光纤传感器。传感器安装于�？槊姘迳�。检测体为一个可以快速更换成不同性质载体的运行平台�？梢耘浜洗衅髦Ъ苎≡翊衅骱筒捎煤侠淼陌沧胺绞蕉栽靥褰屑觳�。
8、光电传感器实训�？槊姘宀捎妙咏鸾峁�，采用步进电机和同步带机构，安装有多个按钮指示灯，设备配有通用接口�？�、步进电机、四套光电传感器安装支架、同步带、多种检测载体、四套光电传感器。传感器安装于模块面板上。检测体为一个可以快速更换成不同性质载体的运行平台�？梢耘浜洗衅髦Ъ苎≡翊衅骱筒捎煤侠淼陌沧胺绞蕉栽靥褰屑觳�。
9、接近式传感器实训�？槊姘宀捎妙咏鸾峁梗浇缁痰幕到峁�，安装有多个按钮指示灯，设备配有通用接口�？椤⒉浇缁�、六套接近传感器安装支架、转盘、多种检测载体、六套接近式传感器。传感器安装于�？槊姘迳�。检测体是一个可以快速更换成不同性质载体的运行平台�？梢耘浜洗衅髦Ъ苎≡翊衅骱筒捎煤侠淼陌沧胺绞蕉栽靥褰屑觳狻�
10、色标传感器实训�？槊姘宀捎妙咏鸾峁梗浇缁痰幕到峁梗沧坝卸喔霭磁ブ甘镜�，设备配有通用接口�？�、步进电机、一套色标传感器安装支架、转盘、多种颜色检测载体、二套色标传感器。传感器支架安装采用U形槽设计。检测体为多种颜色面板制成。可以配合传感器支架选择传感器和采用合理的安装方式对载体进行检测。
11、位移传感器实训�？槊姘宀捎妙咏鸾峁�，安装有多个按钮指示灯，设备配有通用接口�？�、一套光栅尺、千分尺、千分尺安装支架、一套位移传感器、旋转编码器。传感器安装支架设计紧固，可以通过千分尺高精度的调节检测载体，保证了位移传感器在实际使用的检测精度。
12、视觉传感器实训�？槊姘宀捎妙咏鸾峁梗泳醮衅靼沧霸谥Ъ苌�，设备配有多个不同规格的检测载体。
13、液体控制�？樽魑狿LC控制系统的一个物理模型，是由有机玻璃水箱、微型水泵、储水槽、手动阀门、液位传感器和电气控制箱组成。
14、水泵由一功率放大电路来驱动，储水箱中的水从有机玻璃水箱顶部进入，底部用一手动阀门控制出水的流量。用扩散硅压力变送器来检测液位，输出4～20mA标准信号，通过PLC可编程控制器可实现液位的开关和闭环控制，它可作为学校老师和科研技术人员作为研究PLC算法控制的一个实训平台。
15、物联网传感器实训�？楦鞴δ苣？榭砂沧霸谑笛底爸玫耐装迳�。功能�？楹徒涌诘缏钒ǎ杭揖拥乒庹彰�、PWM灯光亮度调节、三色霓虹彩灯控制、报警蜂鸣控制、数据模拟量采集、声光控制、船体转向机控制、继电接触控制、液晶显示控制、土壤湿度测试、智能家居蓝牙控制等。，可通过WIFI实现对多个功能�？榈募觳夂涂刂�，如对火焰的检测，对土壤温湿度检测并能实现智能浇花，对智能空气质量检测，对交流电、水阀和气阀的实时控制。物联网智能家居控制系统可用安卓手机 通过蓝牙传输方式控制模块的数据采集及动作实施。
三、技术参数
1. 输入电源：三相四线（或三相五线）～380V±10% 50Hz2. 工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3. 装置容量：＜0.5kVA
4. 外形尺寸：1780mm×730mm×1520mm
5. 安全�；ぃ壕哂新┑缪埂⒙┑缌鞅；ぷ爸�，安全符合国家标准
四、配置表
工业传感器应用与检测实训装置,工业传感器教学设备配置表| 序号 | 型号参数 | 数量 |
| 1 | 光电传感器E3T F-T11 | 1个 |
| 2 | 电传感器ESZ- T61 | 1个 |
| 3 | 电传感器E3Z- B61 | 1个 |
| 4 | 光电传感器E3Z- LS61 | 1个 |
| 5 | 反光板：E39-R1S | 1个 |
| 6 | 步进电机2S42Q-03848 | 1个 |
| 7 | 步进驱动器2M412 | 1个 |
| 8 | 按钮 | 2个 |
| 9 | 指示灯 | 2个 |
| 10 | 接近传感器E2E-X2E1 | 1个 |
| 11 | 接近传感器E2EV-X2C1 | 1个 |
| 12 | 接近传感器E2EY-X4C1 | 1个 |
| 13 | 接近传感器E2K-F10MC1 | 1个 |
| 14 | 接近传感器E2B-M12KS02-M1-C1 | 1个 |
| 15 | 接近传感器E2B-M30LN30-M1-C11 | 1个 |
| 16 | 光纤头E32-T11R | 1个 |
| 17 | 光纤头E32-ZD200 | 1个 |
| 18 | 光纤头E32-D15YR | 1个 |
| 19 | 光纤头E32-D331 | 1个 |
| 20 | 光纤头E32-T22B | 1个 |
| 21 | 光纤放大器E3X-NA11 | 5个 |
| 22 | 传感器头ZX2- LD50，0.5M | 1个 |
| 23 | 放大器ZX2- LDA1 | 1个 |
| 24 | 光栅尺KTR250MM | 1个 |
| 25 | 千分尺 | 2个 |
| 26 | 旋转编码器 | 1个 |
| 27 | 放大器E3X-DAC21-S | 1个 |
| 28 | 探头E32- D11R | 1个 |
| 29 | 视觉传感器FQ_S10010F | 1个 |
| 30 | 三层端子排 | 1个 |
| 31 | 温度控制器：E5CZ-R2MT | 1个 |
| 32 | 热电偶：E52-CA6F-N2M | 1个 |
| 33 | 液位传感器：EE-SPX613 | 1个 |
| 34 | 超声波传感器：E4C-DS80 | 1个 |
| 35 | 离心泵：WB50/025 | 1个 |
| 36 | 空气、土壤温湿度传感器及植物浇灌功能�？� | 1块 |
| 37 | 交流电控制�？� | 1个 |
| 38 | 水阀及阀功能�？� | 1块 |
| 39 | 火焰及二氧化碳传感器功能�？� | 1块 |
| 40 | PM2.5及空气质量传感器功能�？� | 1块 |
| 41 | 物联网主板 | 1块 |
五、概述
工业传感器应用与检测实训装置,工业传感器教学设备是我公司最新研发的产品。是目前市场上就教学型传感器实验台类型而言最先进的一款高新技术型教学设备。通过自主设计的真实的模型配合工业传感器来进行工业传感器的教学。通过模型我们可以看到工业传感器在实际工业中的作用以及用法。并且可以进行分析检测。是创新型的教学设备。适合学校对传感器教学这块的提升教学。除此工业传感器应用与检测实训装置,工业传感器教学设备之外，我们还研发了同类型的工业传感器实验台：“工业传感器检测创新实验平台”
原文网址：http://www.51b6.cn/proshow.asp?ID=954如对本产品/文章：传感器,工业传感器应用与检测实训装置,工业传感器教学设备有任何疑问请随时联系我们，我们将尽力为您提供最全的实训室建设方案和最优质的服务
本文关键词：传感器,工业传感器应用与检测实训装置,工业传感器教学设备
【传感器,工业传感器应用与检测实训装置,工业传感器教学设备】是上海中人原创，如果您在了解产品的过程中受到启发，想要咨询相关设备的问题，我们将派专员为您解决疑问，或者您在阅读【传感器,工业传感器应用与检测实训装置,工业传感器教学设备】中有想不通的问题，也可以咨询我们，我们将为您提供快速解决【传感器,工业传感器应用与检测实训装置,工业传感器教学设备】问题的方案
